6 | 035-180 500 • ajprodukter.se

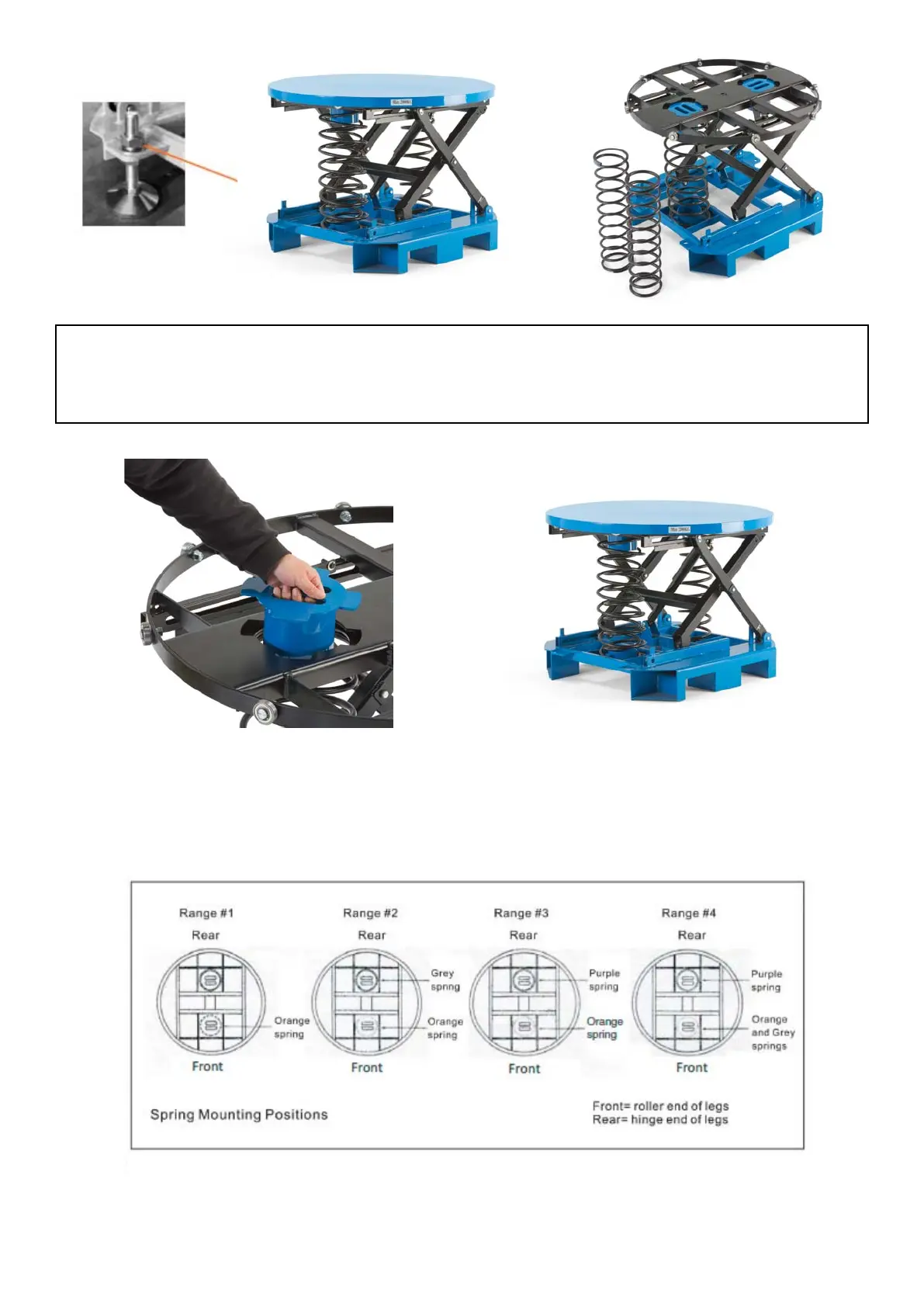

Montering av de justerbara fötterna.
Det behövs två skiftnycklar för att montera fötterna. Varje fot har en stor gängad skruv som passar i ett av de stora hålen i pallbordets chassi. Se Fig. 3. Det
nns tre muttrar för varje skruv. När varje fot är monterad skall det vara en mutter under chassit och en mutter över. De två muttrarna används för att spännas
fast mot chassit. Den tredje muttern används för att låsa justeringen. Justera varje fot tills chassit är plant. Alla fyra fötterna måste vara i kontakt med golvet. När
justering är korrekt drar man åt de två muttrarna mot stålramen. Den tredje muttern, (ovanpå stålramen), används för att låsa justeringen. Dra åt muttern ned mot
underliggande mutter.
1. Lyft av den roterande skivan. Montera övriga fjädrar i hålen med
bajonettlocken. Sätt tillbaka bajonettlocken och vrid för att låsa dem.
2. Sätt tillbaka den roterande skivan
3. Fig. 7. Visar de övriga fjädrarnas placering vid olika behov. Säkerställ att det
är korrekt fjädrar som monterats. Se Tabell 1. på sid. 5 för kontroll att rätt fjädrar
används för rätt applikation.
En säkerhetskontroll skall utföras innan pallbordet tas i bruk. Säkerställ att
bajonettlocken är korrekt vridna och är i låst position. Kontrollera övre och nedre
del på varje fjäder och säkerställ att de sitter korrekt. Kontrollera låssprinten
överst på stötdämparen. Dessa kontroller är mycket viktiga att genomföra.
Pallbordet är klart för att användas!
Fig. 4Fig. 3
Fig. 5 Fig. 6
Fig. 7. Fjädrarnas placering
