Instalace volitelné nastavitelné patky
K instalaci patky budete potřebovat dva nastavitelné francouzské klíče. Každá noha má velký závitový dřík, který prochází přes jednu z velkých děr v základovém
rámu jednotky obr. 3. Pro každý dřík jsou dvě matice. Když jsou namontované všechny nohy, závitový dřík by měl mít jednu matici pod základovým rámem a jednu
matici nad ním. Dvě matice jsou použity pro sevření proti základovému rámu. Třetí matice je použita k zajištění nastavení. Nastavujte každou patku, dokud není rám
jednotky vodorovně. Všechny čtyři patky se musí dotýkat podlahy. Jakmile je dosaženo správného nastavení, utáhněte dvě z matic proti základovému rámu. Třetí
matice (nad základovým rámem) je použita k zajištění nastavení. Tuto matici dotáhněte proti matici pod ní.
1. Demontujte stůl rotátoru. Podle potřeby instalujte dodatečné pružiny přes
bajonetové otvory. Vložte zpět bajonety a otočte je, aby se zajistila jejich poloha.
2. Namontujte zpět stůl rotátoru.
3. Obr. 7 ukazuje polohu dodatečných pružin, pokud jsou třeba. Dvojitou
kontrolou se ujistěte, že máte správné pružiny. Obraťte se na tabulku 1 na straně
5 a zkontrolujte, že máte správné pružiny pro svou aplikaci.
Před použitím jednotky proveďte bezpečnostní kontrolu. Ujistěte se, že každé
bajonetové víčko pružiny je na svém místě a otočené do zajištěné polohy.
Zkontrolujte horní a spodní konec každé pružiny, abyste si byli jisti, že jsou
správně usazené. Zkontrolujte kolík na horní straně tlumiče kmitů. Tyto kontroly
jsou velmi důležité.
Plošinový nakladač je nyní připravený k použití!

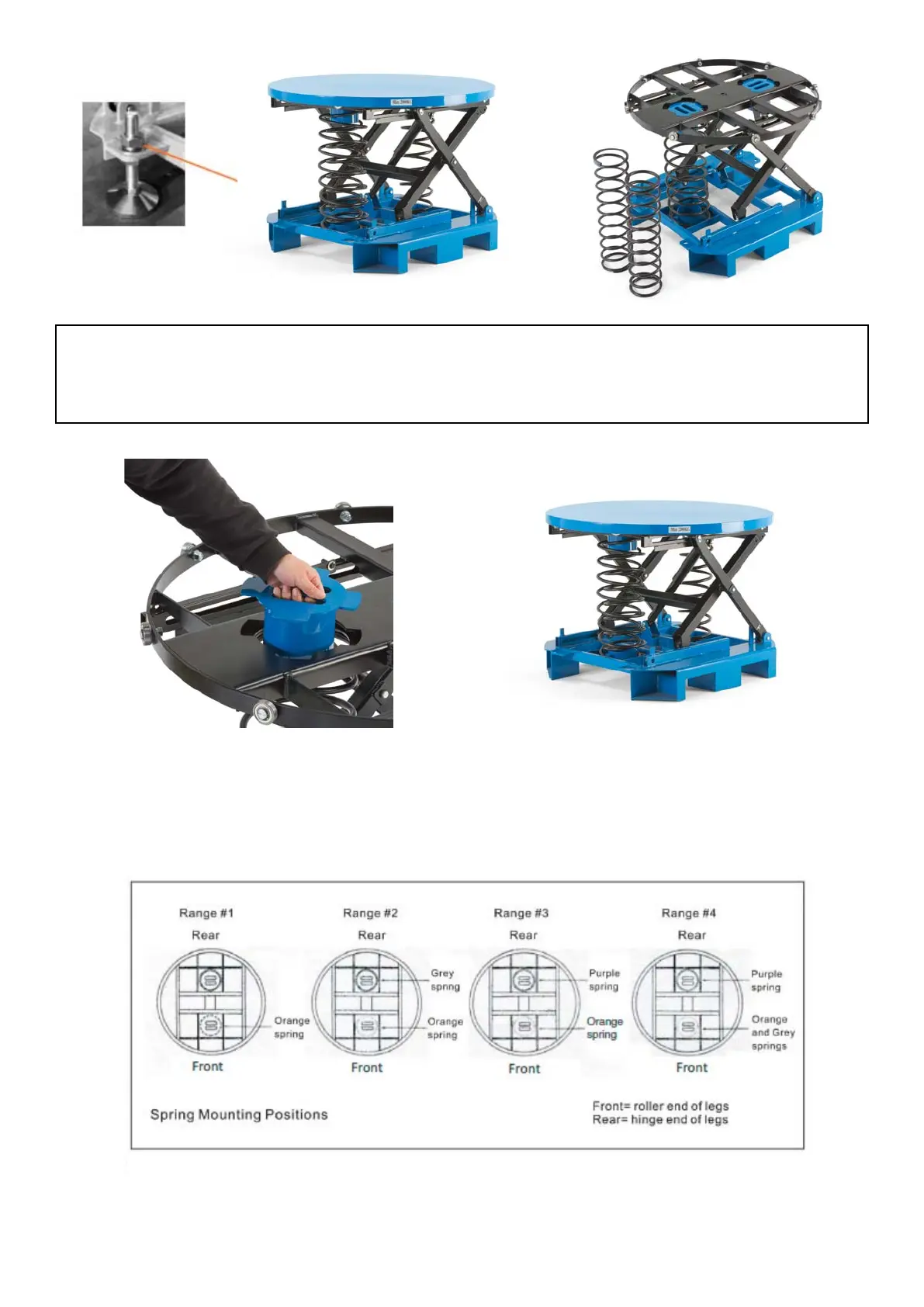

Obr. 4Obr. 3
Obr. 5 Obr. 6
Obr. 7. Montážní polohy pružiny
