1. W tym miejscu należy podać wagę załadowanej palety: ____________________________________________________________________
(Nie zgadywać i nie szacować. Zważyć paletę.)
2. W tym miejscu należy podać wysokość załadowanej palety: ________________________________________________________________
(Nie zgadywać i nie szacować. Zmierzyć paletę z ładunkiem.)
3. Z poniższej tabeli wybrać odpowiedni zakres: ___________________________________________________________________________
Waga załadowanej palety (ładunek plus paleta) w kg:
Wysokość
załadowanej pa-
lety (paleta plus
ładunek) w cm:
0–180
(kg)
180–360
(kg)
360-540
(kg)
540-730
(kg)
730-900
(kg)
900-1090
(kg)
1090-1270
(kg)
1270-1450
(kg)
1450-0
(kg)
0-1820
(kg)
1820-2000
(kg)
147-152 cm 1 1 1 1 1 1 2 2 2 3 3
142-147 cm 1 1 1 1 1 2 2 2 2 3 3
137-142 cm 1 1 1 1 1 2 2 2 2 3 3
132-137 cm 1 1 1 1 1 2 2 2 3 3 3
127-132 cm 1 1 1 1 1 2 2 2 3 3 4
122-127 cm 1 1 1 1 1 2 2 2 3 3 4
117-122 cm 1 1 1 1 1 2 2 3 3 3 4
112-117 cm 1 1 1 1 2 2 3 3 3 4 4
107-112 cm 1 1 1 2 2 2 3 3 4 4 4
102-107 cm 1 1 1 2 2 3 3 3 4 4 4
96-102 cm 1 1 1 2 2 3 3 4 4 4 4
91-96 cm 1 1 1 2 2 3 4 4 4 4 4
86-91 cm 1 1 2 2 3 3 4 4 4 4 4
81-86 cm 1 1 2 3 3 4 4 4 4 4 4
76-81 cm 1 1 2 3 3 4 4 4 4 4 4

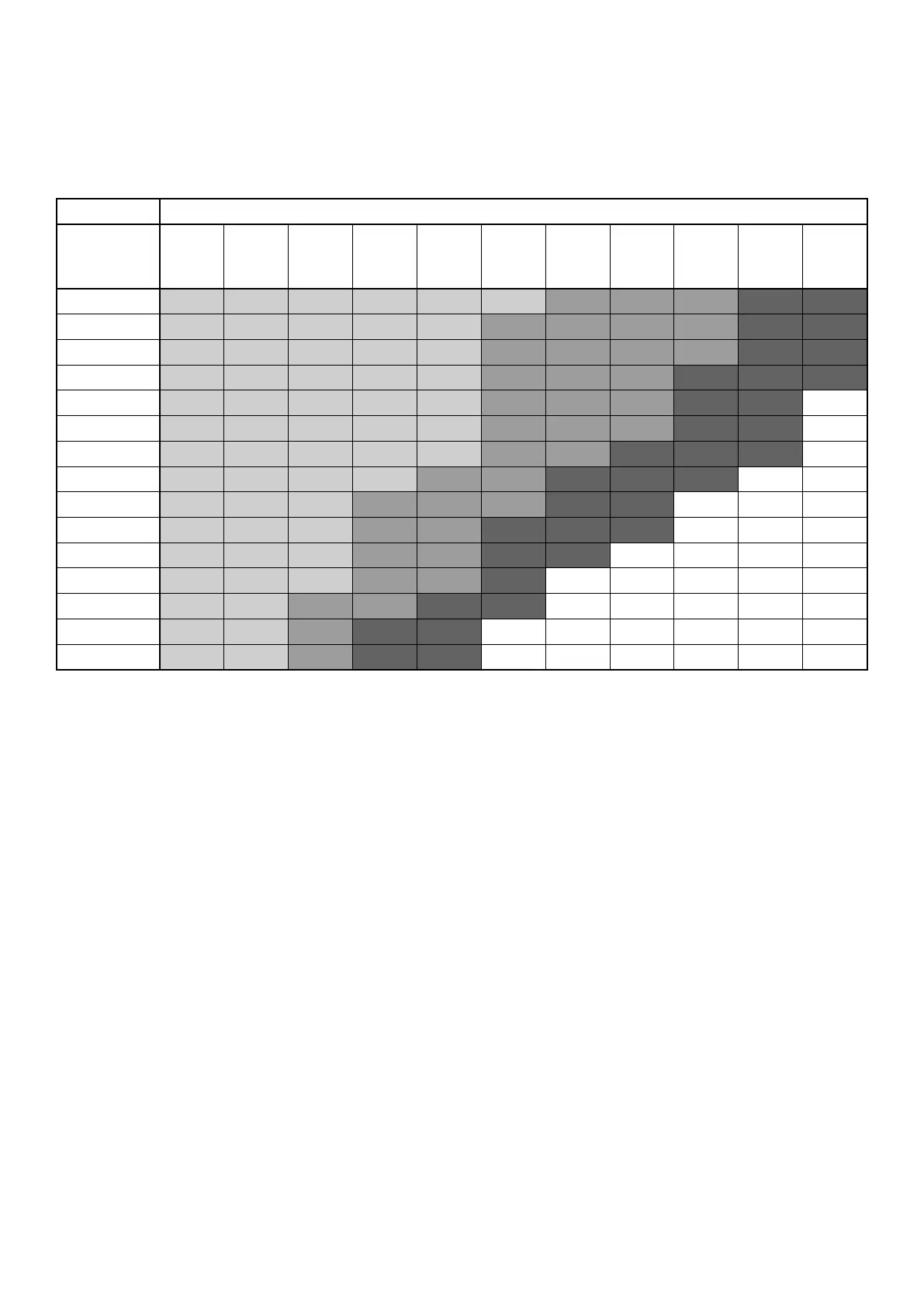

Tabela 1 - Dobór sprężyn
Uwaga! Sprężyny są precyzyjnie skalibrowane i będą działać najlepiej w przedstawionych zakresach masy i wysokości ładunku. Wybór oparty na wyższej lub niższej rzeczywistej wadze spowo-
duje ograniczenie możliwości podnoszenia lub opuszczania ładunku. Jeśli masa lub wysokość załadowanej palety zmieni się, należy zmienić kombinację sprężyn.
Zakres 1 - Sprężyna pomarańczowa
Zakres 2 -Sprężyna pomarańczowa i sprężyna szara
Zakres 3 -Sprężyna pomarańczowa i sprężyna fioletowa
Zakres 4 -Sprężyna pomarańczowa, sprężyna szara i sprężyna fioletowa
