Takk for at du valgte vår hydrauliske fatytter. For din egen
sikkerhet og for riktig bruk må du lese bruksanvisningen før
bruk.
Merk!
All informasjon i denne bruksanvisningen er basert på
informasjonen som var tilgjengelig da den ble produsert.
Fabrikken forbeholder seg retten til å modifisere produktet
uten ytterligere forvarsel og uten at det kan føre til sanksjoner.
Forhør deg med fabrikken om eventuelle oppdateringer.
Denne hydrauliske fatflytteren er beregnet for å klemme fast,
transportere og stable fat på fabrikker, lager eller liknende.

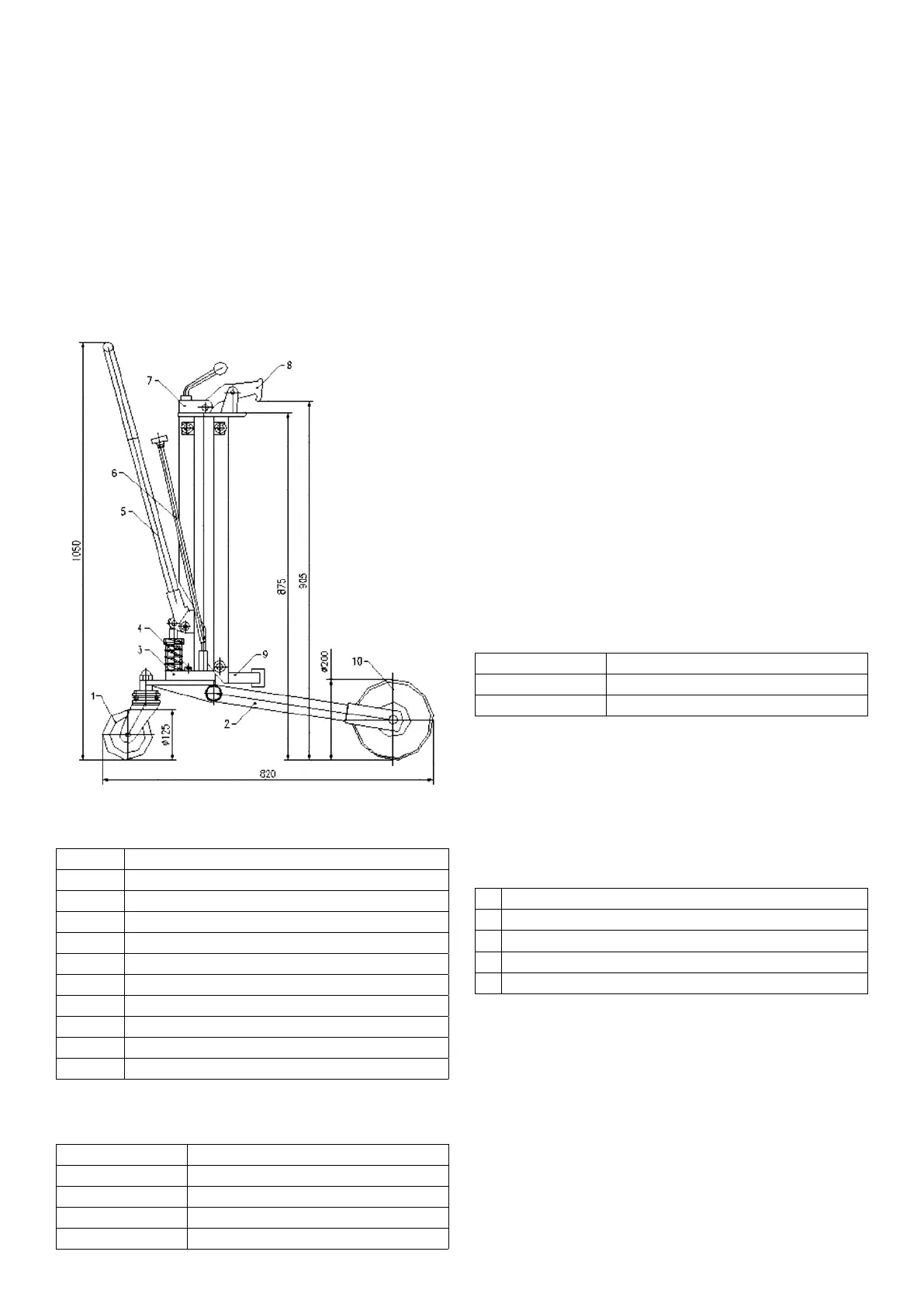

1. STRUKTUR OG BESKRIVELSE AV RELEVANTE DELER
Nr. Beskrivelse
1 Styrehjul
2 Ramme
3 Hydraulisk sylinder
4 Skrue
5 Håndtak
6 Senkespak
7 Kulehåndtak
8 Gripeklo
9 Støtte
10 Hjul
2. SPESIFIKASJONER
Løftekapasitet 250kg/550lbs
Løftehøyde
200mm
Maks. fatdiameter 572mm/22.5”
Maks. fatlengde 915mm/36”
Nettovekt 40kg/88lbs
3. FORHOLDSREGLER
3.1 Bruk aldri fatytteren om den er skadet eller defekt.
3.2 Den hydrauliske fatytteren må alltid brukes på att og hardt gulv.
3.3 Den må ikke overbelastes.
3.4 Fatet må ikke yttes før klemmen har tatt godt tak rundt det.
4. BRUK
1. Løfte fat
Før styrestikken med urviseren, og ytt enheten slik at løfterammen (nr. 2) får
kontakt med fatet.
Trykk gjentatte ganger på håndtaket (nr. 5) for å pumpe opp løfterammen slik at
den øvre kanten av fatet er mellom klemmens tenner og tennene på den øver
delen av løfterammen (nr. 2).
Trykk på knotten som er koblet til klemmen (nr. 8) slik at klemmen tar godt tak i
fatet og låses.
Fortsett å pumpe opp løfterammen (nr. 3) ved hjelp av håndtaket (nr. 5) for å løfte
fatet.
2. Transport
Trekk eller skyv på håndtaket (nr. 5) for å ytte fatet til ønsket sted. (Ved behov
kan operatøren bruke håndtaket for å endre retning.)
Av sikkerhetshensyn anbefales det å transportere ytteren med fatet plassert så
lavt som mulig.
3. Senke fatet
Før senkespaken (nr. 6) sakte mot urviseren, og senk fatet til det står på gulvet.
Før knotten tilbake til ulåst stilling slik at klemmen frigjøres.
Advarsel: Senkespaken (nr. 6) må ikke føres raskt mot urviseren da det kan føre
til skader på fatet og ytteren.
5. VEDLIKEHOLD
5.1 Chassiset (nr. 2) og fremre hjul må inspiseres regelmessig. Det er
spesielt viktig at bakre trinse sitter godt fast.
5.2 Gjennomfør regelmessige inspeksjoner av pakningen.
5.3 Det anbefales å skifte hydraulikkolje når pakningen skiftes. Det anbefales
å bruke hydraulikkolje av samme type.
Annen hydraulikkolje kan brukes i henhold til temperaturoversikten under.
Temperatur Hydraulikkolje
-5 °C - +45 °C L-HM68 hydraulikkolje (tilsvarer ISO VG68)
-15 °C - -5 °C L-HM46 hydraulikkolje (tilsvarer ISO VG46)
5.4 Klemmens tenner må inspiseres regelmessig. De må skiftes hvis slitasjen
er alvorlig.
5.5 Gjennomfør rutinemessig inspeksjon av alle tilkoblingsdeler som pinner og
festedeler.
6. MONTERING
Forbered nødvendig verktøy før montering.
6.1 Plukk delene ut av emballasjen i følgende rekkefølge.
A Ramme
B Hydraulisk sylinder
C Stativ
D Håndtak
E Monteringsdetaljer
6.2 Monter den hydrauliske sylinderen (b) på rammen med
festeanordningene (e).
6.3 Plasser stativet (c) på den hydrauliske sylinderen (b) og monter dem
sammen med monteringsdetaljene.
6.4 Monter håndtaket (d) på den hydrauliske sylinderen (b) og fest godt.
