Täname teid antud seadme kasutamise eest. Palun lugege
juhend läbi enne tööle asumist.
NB!
Antud info on käesoleval momendil kättesaadavate andmete
põhine. Tootjal on õigus muuta juhendit ja muid andmeid igal
ajal sellest ette teatamata ilma, et sellega kaasneks mingeid
sanktsioone. Soovitame alati kontrollida võimalikke uuendusi.
Antud seade on mõeldud vaatide laadimiseks, tõstmiseks ning
transportimiseks tehastes ja laduses.

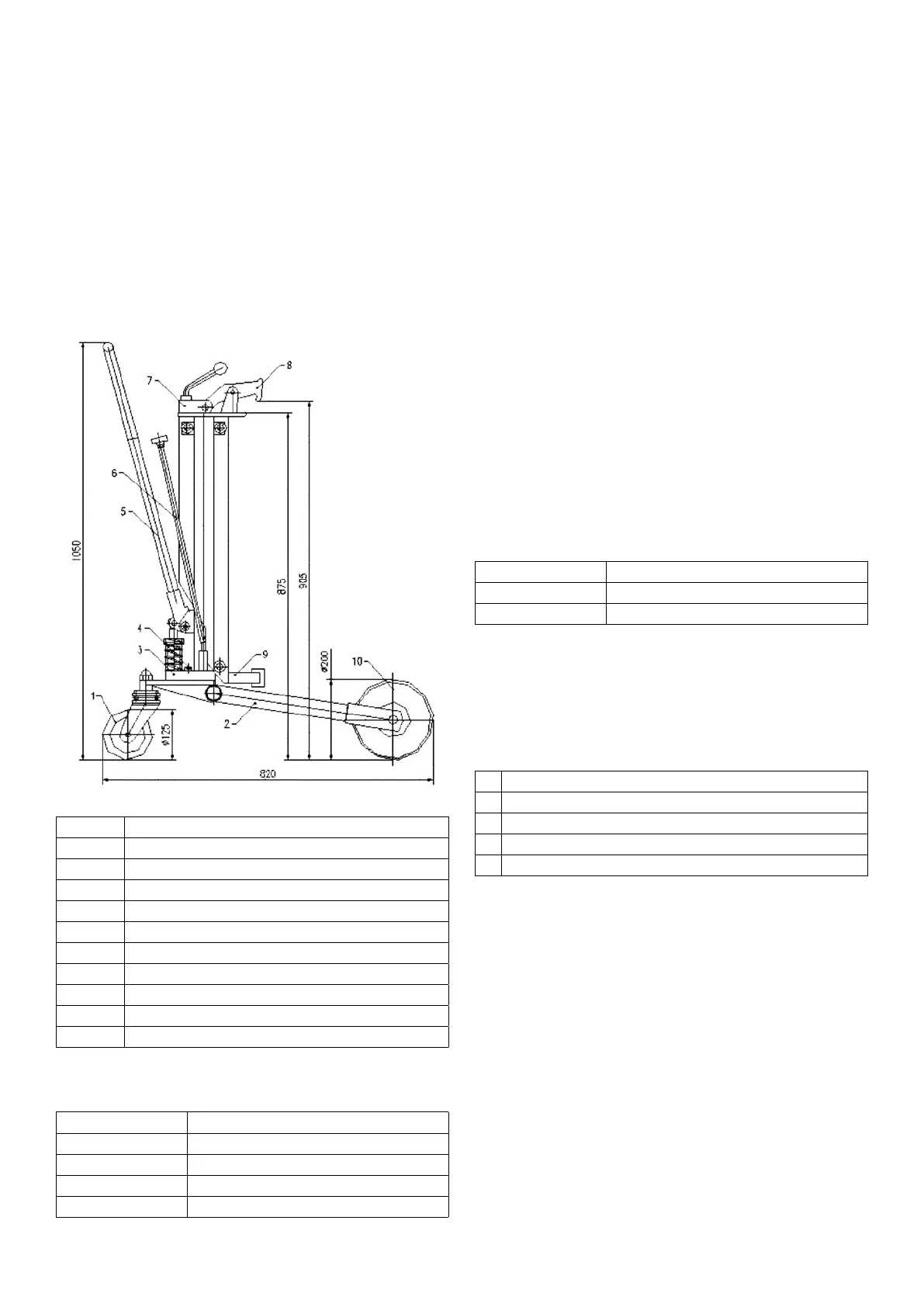

1. JOONIS JA KOMPONENDID
Nr. Toode
1 Pöördratas
2 Raam
3 Silinder
4 Polt
5 Käepide
6 Juhtnupp
7 Tasand
8 Konks
9 Tõsteraam
10 Esiratas
2. TEHNILISED ANDMED
Kandejõud 250 kg
Tõstekõrgus
200
mm
Maks. vaadi diameeter 572 mm
Maks vaadi kõrgus 915 mm
Kaal 40 kg
3. HOIATUSED
3.1 Ärge kasutage vigastatud seadet.
3.2 Kasutage seadet tasasel pinnal.
3.3 Arge tõstke vaate, mis ületavad lubatud tõstejõudu.
3.4 Veenduge, et vaat on korralikult kinnitatud enne töö alustamist.
4. KASUTAMINE
1. Vaadi tõstmine
Keera juhtnuppu (nr.6) päripäeva ning lükka seadme raam (nr.2) vaadini.
Korduvalt käepidemega (nr.5) pumbates tõsta tõsteraami ülemine haarats (nr.2)
vaadi ülemise servani.
Haagi konks vaadi serva taha, lukusta konks ning tõsta vaat koos tõsteraamiga,
pumbates käepidemega.
2. Transport
Käepidemest lükates või tõmmates ning samal ajal ka juhtides liiguta seade
vajalikku kohta. turvalisuse huvides peaks vaadi hoidma võimalikult madalal.
3. Vaadi langetamine
Keera juhtnuppu (nr.6) aeglaselt vastupäeva, langetades niimoodi vaadi
põrandale. Vabasta konks vaadi serva tagant.
Hoiatus: Keelatud on keerata juhtnuppu (nr.6) päripäeva, et vältida vaadi või
seadme purunemist.
5. HOOLDUS
5.1 Kontrolli regulaarselt raami (nr.2) ning esirataste seisukorda.
5.2 Kontrolli tihendite pidavust.
5.3 Tihendite vahetuse ajal vahetage ka hüdroõli.
Kasutage õiget hüdroõli vastavalt keskkonna temperatuurile.
Temeratuur Hüdroõli
-5°C kuni +45°C L-HM68 Hüdroõli (ISO VG68)
-15°C kuni - 5°C L-HM46 Hüdroõli (ISO VG46)
5.4 Regulaarselt kontrollige konksu seisukorda, vajadusel vahetage.
5.5 Kontrolliga seadme üldist seisukorda.
6. KOKKUPANEK
Vajalikud on mõned tööriistad seadme kokkupanekuks.
6.1 6.1. Pakkige lahti seadme osad
A Raam
B Hüdrosilinder
C Tõsteraam
D Käepide
E Kinnitusdetailid
6.2 Pane kokku hüdrosilinder (B), kasutades kaasasolevaid kinnitusdetaile.
6.3 Aseta tõsteraam (C) hüdrosilindrile (B), kinnita kaasaolevate
kinnitusdetailidega.
6.4 Monteeri käepide (D) hüdrosilindrile (B) ning kinnita.
