Pateicamies, ka iegādājāties šo mucu satvērēju. Lai
nodrošinātu jūsu Drošību un pareizu ierīces lietošanu, pirms
lietošanas rūpīgi izlasiet šo Rokasgrāmatu.
Piezīme!
Visa šajā dokumentā iekļautā informācija ir balstīta uz datiem,
kas bija pieejami publikācijas brīdī. Rūpnīca patur tiesības
jebkurā brīdī veikt savu izstrādājumu pārveidojumus bez
iepriekšēja paziņojuma vai papildu saistībām. Sazinieties ar
rūpnīcu, lai noskaidrotu, vai ir kādi atjauninājumi.
Šis hidrauliskais mucas transportētājs ir paredzēts mucas
satveršanai no grīdas vai plaukta, iekraušanai un izkraušanai,
pārvešanai, kā arī mucu krautņošanai. Tas tiek plaši izmantots
ražotnēs, noliktavās un citviet.

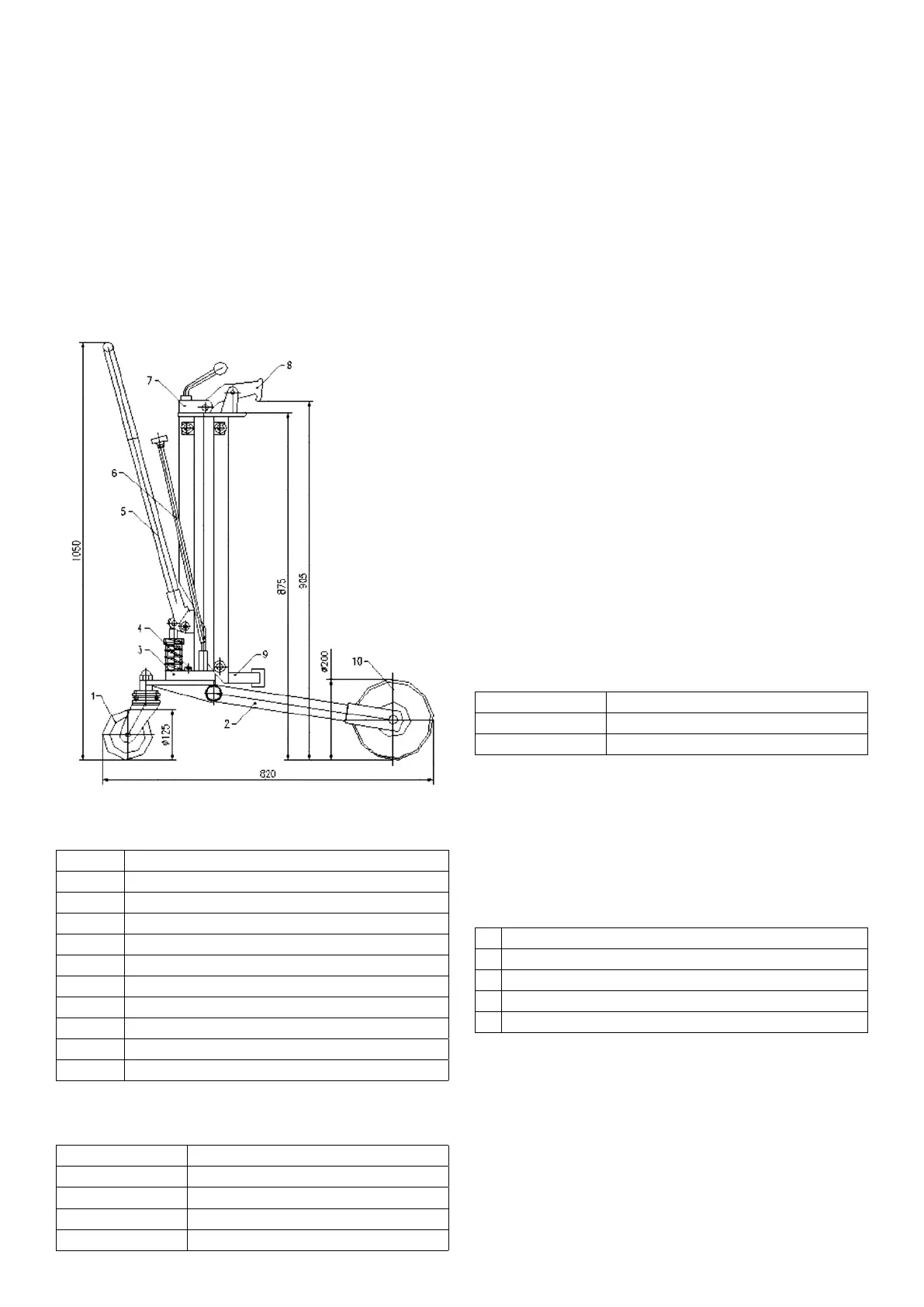

1. UZBŪVE UN GALVENO ELEMENTU APRAKSTS
Nr. Apraksts
1 Grozāms ritenis (funkcionālais ritenis)
2 Dakšas mezgls
3 Cilindra mezgls
4 Skrūve
5 Rokturis
6 Izkraušanas kursorsvira
7 Svira
8 Spaile
9 Svira
10 Priekšējais ritenis
2. SPECIFIKĀCIJA
Celtspēja 250 kg
Celšanas augstums
200 mm
Maks. mucas diametrs 572mm/22,5*
Maks. mucas garums 915 mm/36*
Neto svars 40 kg
3. PIESARDZĪBAS PASĀKUMI
3.1 Nekad nelietojiet mucas transportētāju, ja tas ir bojāts.
3.2 Vienmēr hidrauliskās mucas transportētāju lietojiet uz cietas un līdzenas
virsmas.
3.3 Nepārslogojiet to.
3.4 Transportētāju var pārvietot vienīgi pēc tam, kad spailes ir stingri
satvērušas mucu.
4. LIETOŠANA
1. Mucas celšana
Grieziet kursorsviru pulksteņa rādītāja kustības virzienā un pēc tam pārvietojiet
transportētāju, lai cēlējrāmis (2. daļas Nr.) saskartos ar mucu.
Atkārtoti spiediet rokturi (5. daļas Nr.), lai paceltu cēlējrāmi, līdz mucas augšmala
ir starp spailes zobiem un cēlējrāmja (2. daļas Nr.) augšgala zobiem.
Pēc tam spiediet spailei (8. daļas Nr.) piestiprināto izliekto kloķi, lai spaile varētu
cieši satvert mucu un izliektais kloķis bloķētu spaili (8.daļas Nr.). Lai paceltu
mucu, turpiniet celt cēlējrāmi (3. daļas Nr.) ar rokturi (5. daļas Nr.).
2. Transportēšana
Bīdiet/velciet rokturi (5. daļas Nr.), lai pārvietotu transportētāju uz vēlamo vietu.
(Ja nepieciešams, operators var griezt rokturi, lai mainītu transportētāja kustības
virzienu.)
Drošības apsvērumu dēļ transportētāju ar kravu ieteicams pārvietot, mucai esot
pēc iespējas zemākā pozīcijā.
3. Mucas nolaišana
Lēnām grieziet kursorsviru (6. daļas Nr.) pretēji pulksteņa rādītāja kustības
virzienam un nolaidiet mucu, līdz tā ir novietota uz zemes. Velciet atpakaļ izliekto
kloķi, lai atbloķētu stiprinājumu un atbrīvotu spailes.
Brīdinājums! Ja muca vai transportētājs ir bojāti, kursorsviru (6. daļas Nr.)
nedrīkst ātri griezt pretēji pulksteņa rādītāja kustības virzienam.
5. APKOPE
5.1 Regulāri pārbaudiet šasiju (2. daļas Nr.) un priekšējos, aizmugurējos
riteņus. Jo īpaši pārbaudiet, vai aizmugurējais ritenītis ir stingrs.
5.2 Regulāri pārbaudiet iesaiņojumu.
5.3 Mainot iesaiņojumu, ieteicams mainīt hidraulisko eļļu. Ieteicams izmantot
tāda paša tipa hidraulisko eļļu.
Lietojiet atšķirīgu hidraulisko eļļu atbilstoši turpmāk norādītajai temperatūras
skalai.
Temperatūra Hidrauliskā eļļa
-5 °C - +45 °C Hidrauliskā eļļa L-HM68 (līdzvērtīga ISO VG68)
-15 °C - -5 °C Hidrauliskā eļļa L-HM46 (līdzvērtīga ISO VG46)
5.4 Regulāri pārbaudiet spaiļu zobus. Ja zobi nolietojas, mainiet spailes.
5.5 Regulāri pārbaudiet visas savienojuma vietas, piemēram, tapas,
stiprinājumus.
6. MONTĀŽA
Pirms montāžas nodrošiniet dažus nepieciešamos instrumentus.
6.1 Izņemiet visas komplekta daļas no kartona kārbas turpmāk minētajā
secībā.
A Šasija
B Hidrauliskā muca
C Celšanas rāmis
D Rokturis
E Tērauda stiprinājums, tapas
6.2 Piemontējiet hidraulisko mucu (b) šasijai ar stiprinājumiem (e).
6.3 Pielieciet cēlējrāmi (c) hidrauliskajai mucai (b) un samontējiet tos ar
tērauda stiprinājumu, tapu un aizturi.
6.4 Piemontējiet rokturi (d) hidrauliskajai mucai (b) un stingri to nostipriniet.
