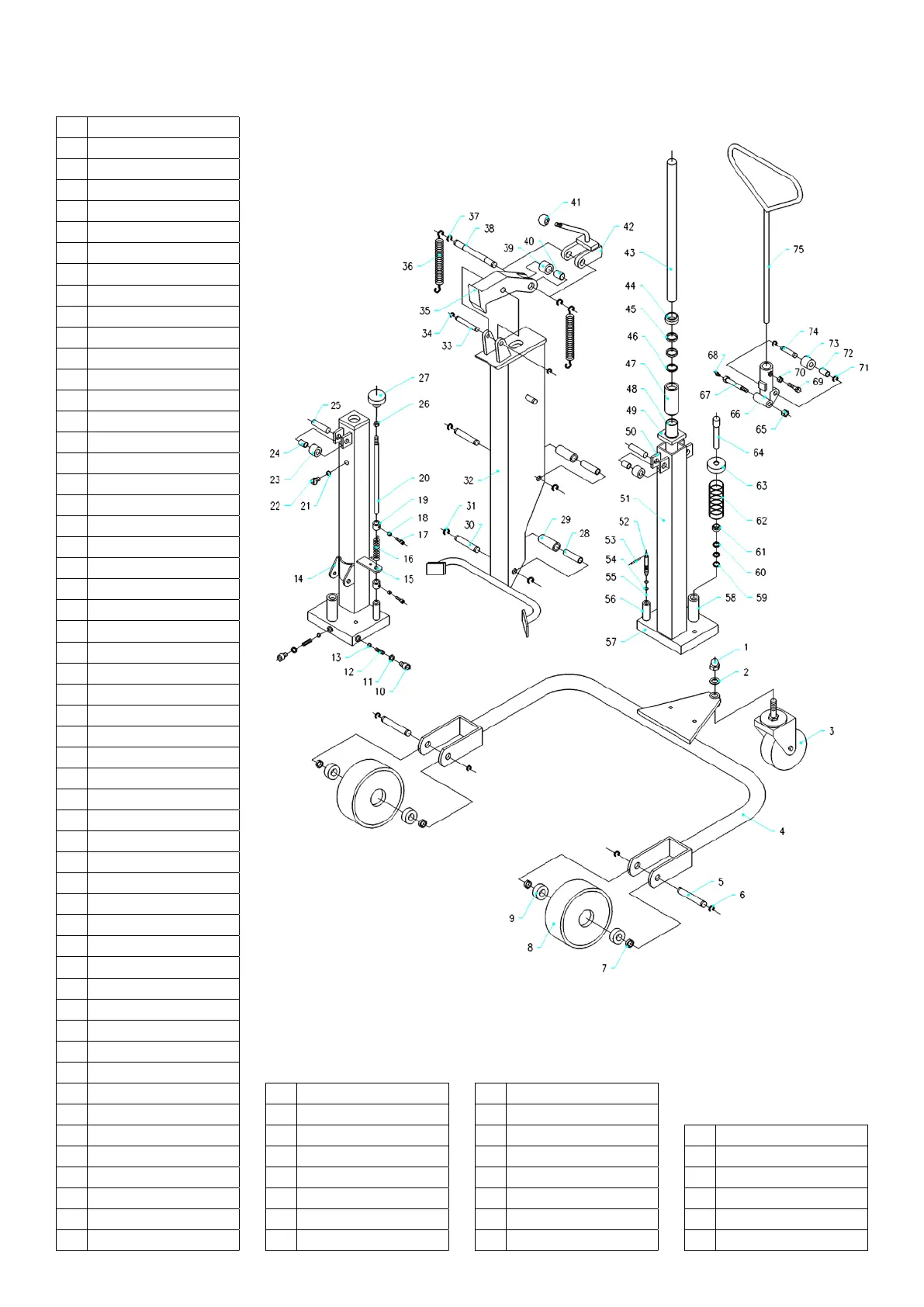

ROZVINUTÝ POHĽAD
A ZOZNAM SÚČIASTOK
Č. Popis
1 Matica
2 Podložka (pod maticu)
3 Koleso
4 Šasi (podvozok)
5 Kolík (čap)
6 Krúžok
7 Upínací krúžok
8 Predné koleso
9 Ložisko
10 Svorník
11 Medený krúžok
12 Pružina
13 Oceľová guľka
14 Článková doska
15 Montážna doska
16 Pružina
17 Montážna skrutka
18 Matica
19 Vodiaci krúžok
20 Hriadeľ
21 Krúžok O
22 Svorník
23 Navíjací valček
24 Čap valčeka
25 Ložisko
26 Matica
27 Rukoväť
28 Ložisko
29 Valček
30 Kolík (čap)
31 Krúžok
32 Nosný tubus
33 Kolík (čap)
34 Krúžok
35 Upínací krúžok
36 Pružina
37 RingKrúžok
38 Krúžok
39 Krúžok
40 Ložisko
41 Guľka
42 Zdvíhacia doska
43 Tyč piesta
44 Prachotesný krúžok
45 Krúžok O
46 Krúžok
47 Vnútorné puzdro
48 Vnútorný valec
49 Štvorcová doska
50 Malá doska
51 Vonkajší valec
52 Kuželík ventilu
53 Kolík (čap)
54 Krúžok O
55 Oceľová guľka
56 Rúra
57 Teleso čerpadla
58 Puzdro čerpadla
59 Krúžok
60 Krúžok O
61 Prachotesný krúžok
62 Pružina
63 Veko čerpadla
64 Tyč čerpadla
65 Matica
66 Základňa čerpadla
67 Čap čerpadla
68 Mazací nos/výstupok
69 Svorník
70 Matica
71 Krúžok
72 Ložisko
73 Krúžok čerpadla
74 Kolík (čap)
75 Stĺpik rukoväte
