Wir danken ihnen für die Auswahl unseres Fasshebers. Für
ihre Sicherheit und für die richtige Handhabung möchten wir
sie ersuchen, diese Bedienungsanleitung vorab genau zu
lesen.
Hinweis!
Jegliche hierin angeführte Information basiert auf den
Daten, die zum Zeitpunkt der Drucklegung verfügbar waren.
Der Hersteller behält sich das Recht vor, ohne vorherige
Ankündigung und ohne Zuziehung von Sanktionen seine
eigenen Produkte jederzeit zu verbessern. Bitte kontaktieren
Sie den Hersteller bezüglich Aktualisierungen.
Der hydraulische Fassheber wird benutzt, um das Fass für
Ladung oder Entladung, Transit oder Stapeln am Boden oder
Stapel zu umklammern. Er wird weitgehend in Fabriken, Lager
usw. verwendet.

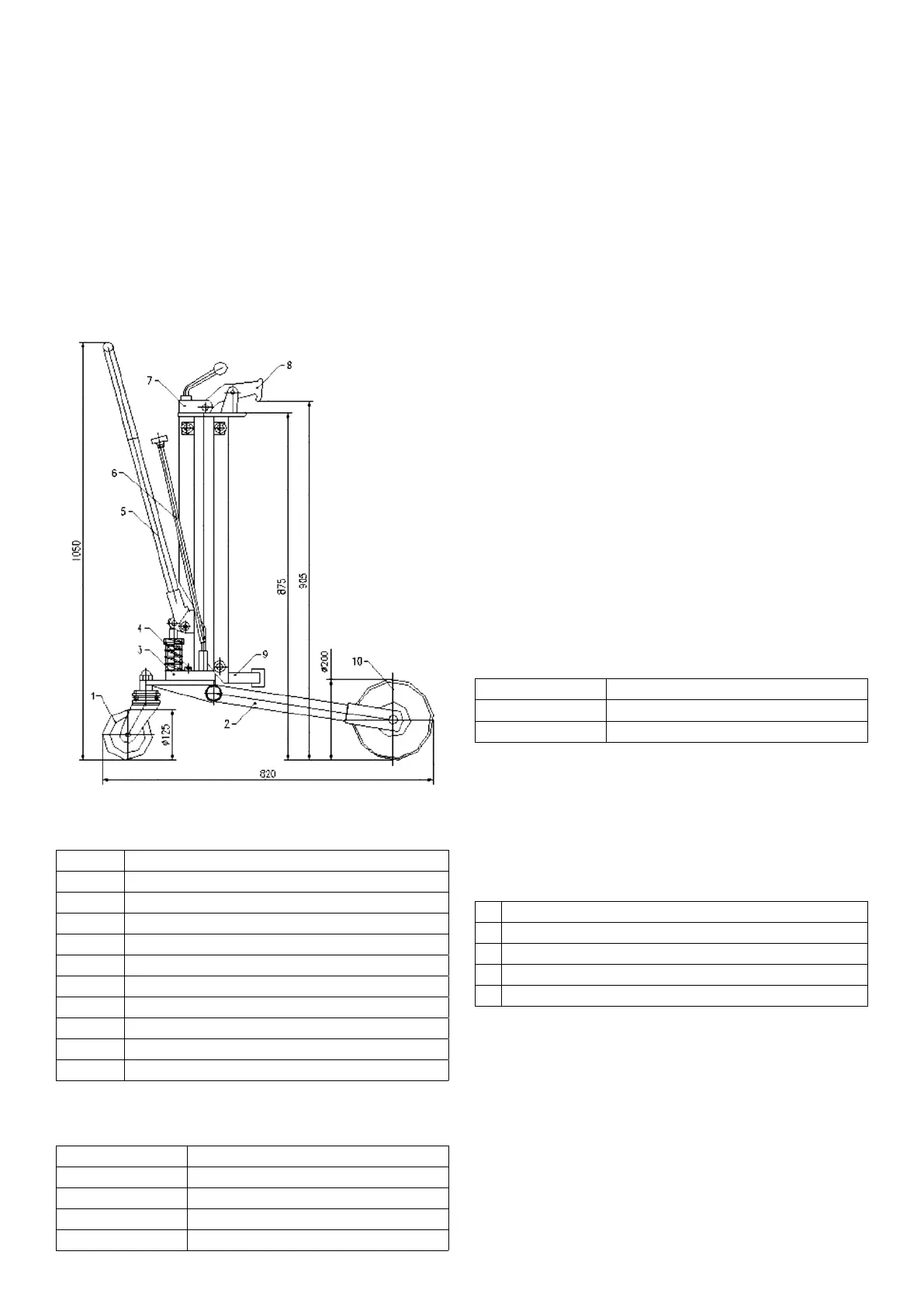

1. STRUKTUR UND BESCHREIBUNG
Nr. Beschreibung
1 Lenkrolle (Vielseitigkeitsrolle)
2 Gabelkonstruktion
3 Zylinderkonstruktion
4 Schraube
5 Griff
6 Joystick zum Lösen
7 Hebel
8 Klammer
9 Bein
10 Vorderrad
2. SPEZIFIKATION
Tragkraft 250kg/550lbs
Hubhöhe
200 mm
Max. Fassdurchmesser 572mm/22.5”
Max. Fasslänge 915mm/36”
Gewicht netto 40kg/88lbs
3. VORSICHTSMASSNAHME
3.1 Benutzen Sie den Fassheber nie, wenn er eine Fehlfunktion aufweist.
3.2 Verwenden Sie den hydraulischen Fasstrolley auf hartem, ebenen
Untergrund.
3.3 Überladen Sie nicht.
3.4 Das Fass darf erst transportiert werden, wenn die Klammer
ordnungsgemäß fixiert ist.
4. BETRIEB
1. Anheben des Fasses
Drehen Sie den Joystick im Uhrzeigersinn, und bewegen Sie den Trolley dann
so, dass der Hubrahmen (Teil 2) das Faß berührt.
Bewegen Sie wiederholt den Griff (Teil 5), um den Hubrahmen anzuheben, damit
sich die Oberkante des Fasses zwischen der Klammer und dem oberen Ende
des Hubrahmens (Teil 2) befindet.
Pressen Sie den Knopf, der mit der Klammer (Teil 8 ) verbunden ist, damit diese
das Fass festklammert und der Knopf die Klammer (Teil 8) fixiert. Fahren Sie fort,
den Hubrahmen (Teil 3) mit dem Griff (Teil 5) hochzupumpen und das Fass wird
angehoben.
2. Transport
Drücken/ziehen Sie den Griff (Teil 5), um den Transporter an den gewünschten
Ort zu bewegen (natürlich kann der Griff auch gedreht werden, um die Richtung
zu wechseln). Zur Sicherheit wird empfohlen, die Position des Fasses während
des Transportes möglichst niedrig zu halten.
3. Absetzen des Fasses
Drehen Sie den Joystick (Teil 6) langsam gegen den Uhrzeigersinn und senken
Sie das Fass bis es auf dem Boden steht. Ziehen Sie den Knopf zurück um die
Klammer zu lösen.
Warnung: Drehen Sie den Joystick (Teil 6) keineswegs schnell gegen den
Uhrzeigersinn, Schäden an Fass und Fasstrolley wären das Ergebnis.
5. WARTUNG
5.1 Überprüfen Sie Fahrgestell (Teil 2) und Rollen routinemäßig. Stellen Sie
sicher, dass speziell das Hinterrad immer fest ist.
5.2 Checken Sie routinemäßig die Dichtungen.
5.3 Es wird empfohlen im Zuge eines Dichtungswechsels auch das Hydrauliköl
zu wechseln. Es wird weiters empfohlen ein gleichwertiges Öl zu verwenden.
Verwenden Sie Hydrauliköle nach unten stehender Temperaturskala.
Temperatur Hydrauliköl
-5 °C - +45 °C L-HM68 Hydrauliköl (wie ISO VG68)
-15 °C - -5 °C L-HM46 Hydrauliköl (wie ISO VG46)
5.4 Checken Sie routinemäßig die Klammern. Tauschen Sie ggf.
Klammerzähne aus, falls diese schon stark beeinträchtigt sind.
5.5 Checken Sie routinemäßig alle Verbindungsteile, wie Befestigungsstifte.
6. MONTAGE
Einige notwendige Werkzeuge müssen für die Montage vorbereitet werden.
6.1 Nehmen Sie zuerst folgende Teile in der vorgegebenen Reihenfolge aus
dem Karton.
A Fahrgestell
B Hydraulikzylinder
C Hubrahmen
D Griff
E Stahlgeschirr, Stifte
6.2 Montieren Sie den Hydraulikzylinder (b) an dem Gestell mit den
Verschlüssen.
6.3 Setzen Sie den Hubrahmen (c) auf den Hydraulikzylinder (b) und
montieren Sie das mit dem Stahlgeschirr, den Stiften und dem Halter
zusammen.
6.4 Montieren Sie den Griff (d) auf den Hydraulikzylinder (b) und fixieren Sie
alles fest.
