Dziękujemy za zakup naszego podnośnika. Dla
bezpieczeństwa i prawidłowej obsługi, proszę uważnie
przeczytać niniejszą instrukcję.
Uwaga!
wszystkie informacje zawarte w niniejszej instrukcji bazują na
danych aktualnych w dniu druku. Fabryka zastrzega sobie
prawo do modyfikowania produktów w dowolnej chwili bez
zawiadomienia i sankcji. Proszę skontaktować się z fabryką i
zapytać o ewentualne uaktualnienia.
Podnośnik hydrauliczny służy do podnoszenia beczek,
ładunku i rozładunku oraz transportu. Jest szczególnie
polecany do fabryk i magazynów.

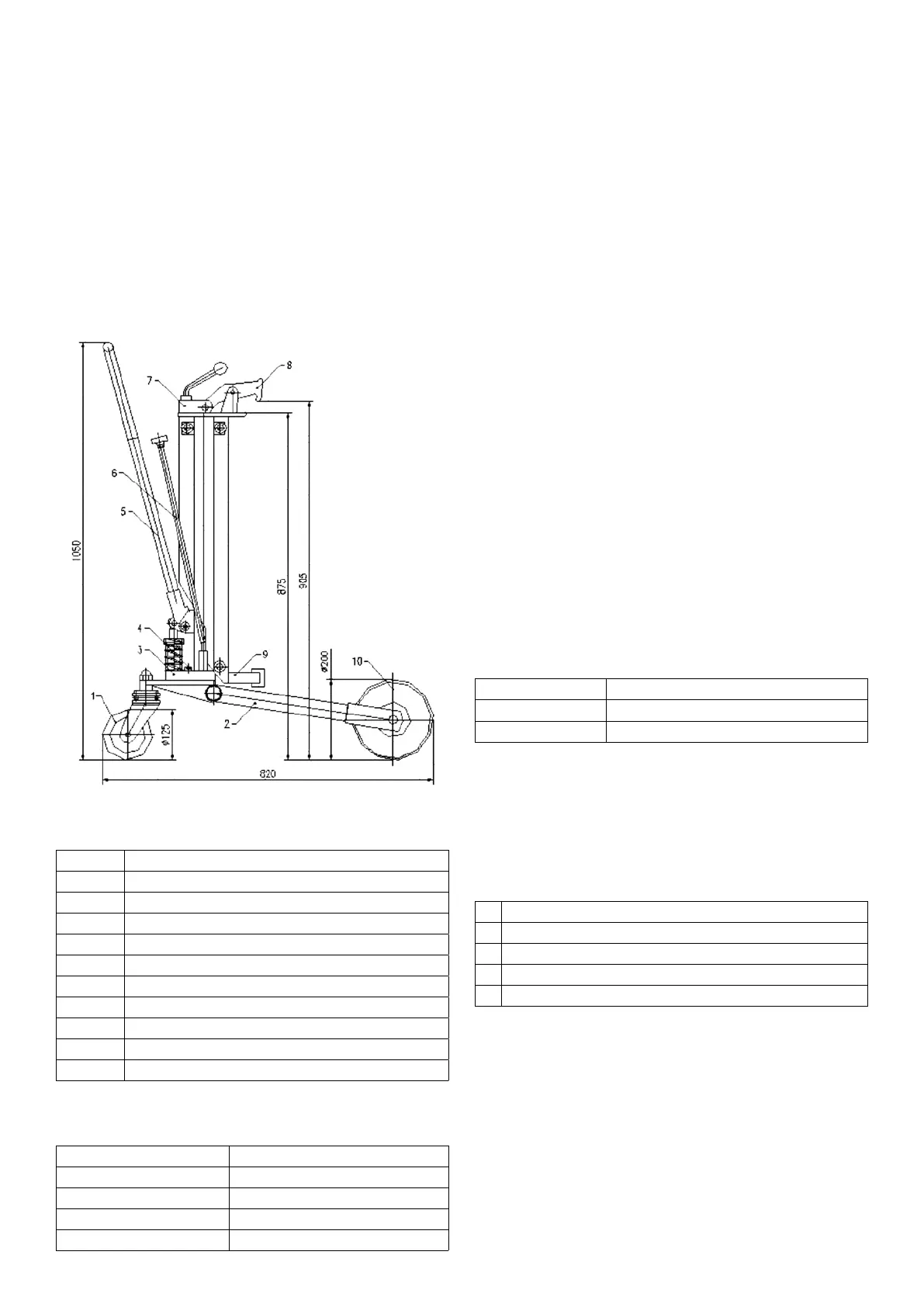

1. BUDOWA I OPIS KLUCZOWYCH CZĘŚCI
Lp. Opis
1 Koło skrętne (samonastawne)
2 Widła Assy
3 Cylinder Assy
4 Śruba
5 Uchwyt
6 Dźwignia wyładowania
7 Dźwignia
8 Zacisk
9 Noga
10 Koło przednie
2. SPECIFIKATIONER
Udźwig 250kg/550lbs
Wysokość podnoszenia
200 mm
Maksymalna średnica beczki 572mm/22.5”
Maksymalna wysokość beczki 915mm/36”
Waga netto 40kg/88lbs
3. OSTRZEŻENIA
3.1 Nie używać podnośnika, który jest uszkodzony.
3.2 Podnośnika należy używać wyłącznie na twardym, płaskim podłożu.
3.3 Nie przekraczać dozwolonego udźwigu.
3.4 Nie należy poruszać podnośnika dopóki uchwyt nie obejmie beczki i nie
zaciśnie się wokół niej.
4. OBSŁUGA
1. Podnoszenie beczek
Skręcić joystick zgodnie z ruchem wskazówek zegara, i przesunąć podnośnik,
tak aby rama stykała się z beczką (część nr 2). Kilkakrotnie nacisnąć uchwyt
(część 5), pompując ramę podnoszącą, tak aby górna krawędź beczki znalazła
się między szczękami uchwytu.
Następnie nacisnąć uchwyt połączony z zaciskiem (część nr 8), aby umożliwić
zaciskowi ciasne objęcie beczki oraz zablokowanie beczki za pomocą uchwytu
(część nr 8). Pompować ramę podnoszącą (część nr 3) za pomocą uchwytu
(część nr 5) aż beczka zostanie uniesiona.
2. Transport
Pchnąć/pociągnąć uchwyt (część nr 5) w celu przetransportowania podnośnika
w miejsce docelowe. (Oczywiście, jeśli to konieczne, operator może przekręcić
uchwyt w celu zmiany kierunku poruszania się podnośnika). Ze względów
bezpieczeństwa, zaleca się transport za pomocą podnośnika przy najniższym
możliwym położeniu beczki.
3. Położenie beczki w miejscu docelowym
Powoli przekręcić joystick (część nr 6) zgodnie z ruchem wskazówek zegara
i opuścić beczkę na podłogę. Zwolnij uchwyt z pomocą pociągnięcia i zwolnij
zacisk. Ostrzeżenie: zabrania się szybkiego przekręcania joysticka w kierunku
odwrotnym do ruchu wskazówek zegara (część nr 6) z powodu ryzyka
uszkodzenia beczki i podnośnika.
5. KONSERWACJA I NAPRAWA
5.1 Wykonywać rutynowe przeglądy podwozia (część nr 2) i przednich i
tylnych kół. W szczególności należy sprawdzić tylne koło.
5.2 Wykonać rutynowy przegląd uszczelek.
5.3 Zaleca się wymianę oleju w trakcie wymiany uszczelki. Zaleca się użycie
oleju o podobnych właściwościach i osiągach.
Użyć odpowiedniego oleju w zależności od skali temperatur poniżej.
Temperatura Olej
-5 °C - +45 °C L-HM68 olej hydrauliczny (odpowiednik ISO VG68)
-15 °C - -5 °C L-HM46 olej hydrauliczny (odpowiednik ISO VG46)
5.4 Wykonywać rutynowe przeglądy zęba zacisku. Wymienić ząb w razie
zużycia.
5.5 Wykonywać rutynowe przeglądy wszystkich części łączących, takich jak
sworznie mocujące.
6. MONTAŻ
6.1 Niektóre istotne części muszą zostać przygotowane przed montażem.
A Podwozie
B Cylinder hydrauliczny
C Rama podnośnika
D Uchwyt
E Wiązki stalowe, sworznie
6.2 Zmontować cylinder hydrauliczny (b) na podwoziu za pomocą łączników
(e).
6.3 Ułożyć ramę podnośnika (c) na cylindrze hydraulicznym (b) i zmontować
je za pomocą wiązki stalowej i elementu ustalającego.
6.4 Zamontować uchwyt (d) na cylindrze hydraulicznym (b) i zamocować
mocno.
