1569H051 Ed.03

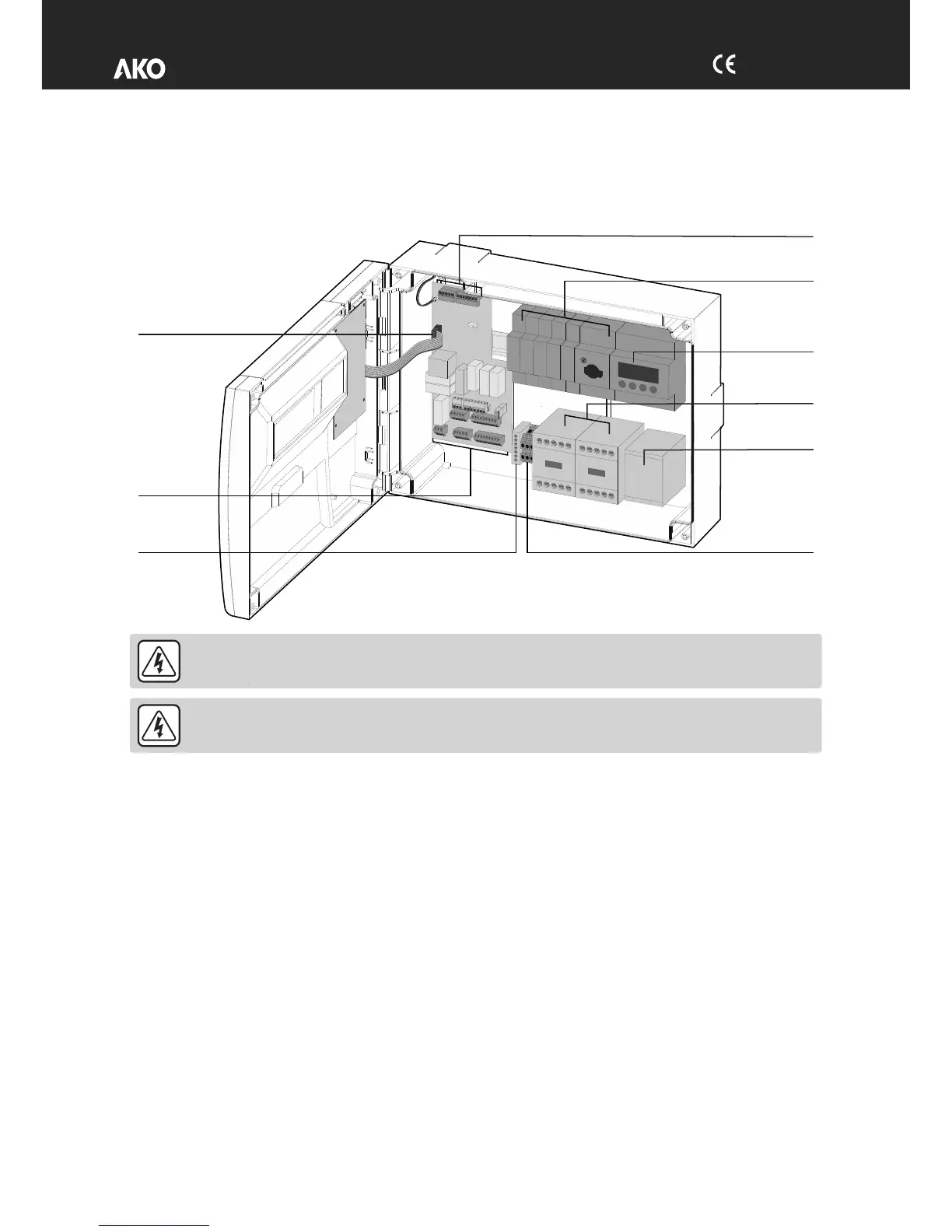

5.- Localisation d'éléments
ATTENTION : Vérifiez que vous avez bien débranché l'alimentation de l'équipement avant de manipuler
l'équipement, différentes zones peuvent être sous tension.
IMPORTANT: La disponibilité des éléments décrits dépend du modèle de tableau.
Identification
F1: Magnétothermique de dégivrage
FM: Magnétothermique de manœuvre
Q1: Protection du moteur du compresseur
Q3: Protection du moteur des ventilateurs de l'évaporateur
K1M: Contacteur du compresseur
K2M: Contacteur de dégivrage
K4M: Contacteur des ventilateurs de l'évaporateur
T2: Transformateur EVC
EVC1: Contrôleur du détendeur
Bornier de sondes et de communications
Protections
Contrôleur
détendeur
(EVC)
Contacteurs
Transformateur
EVC
Connecteur du câble
de contrôle
Bornier de
contrôle
Bornier de
mise à la terre
Bornier
d'alimentation
et contrôle du
détendeur
32
