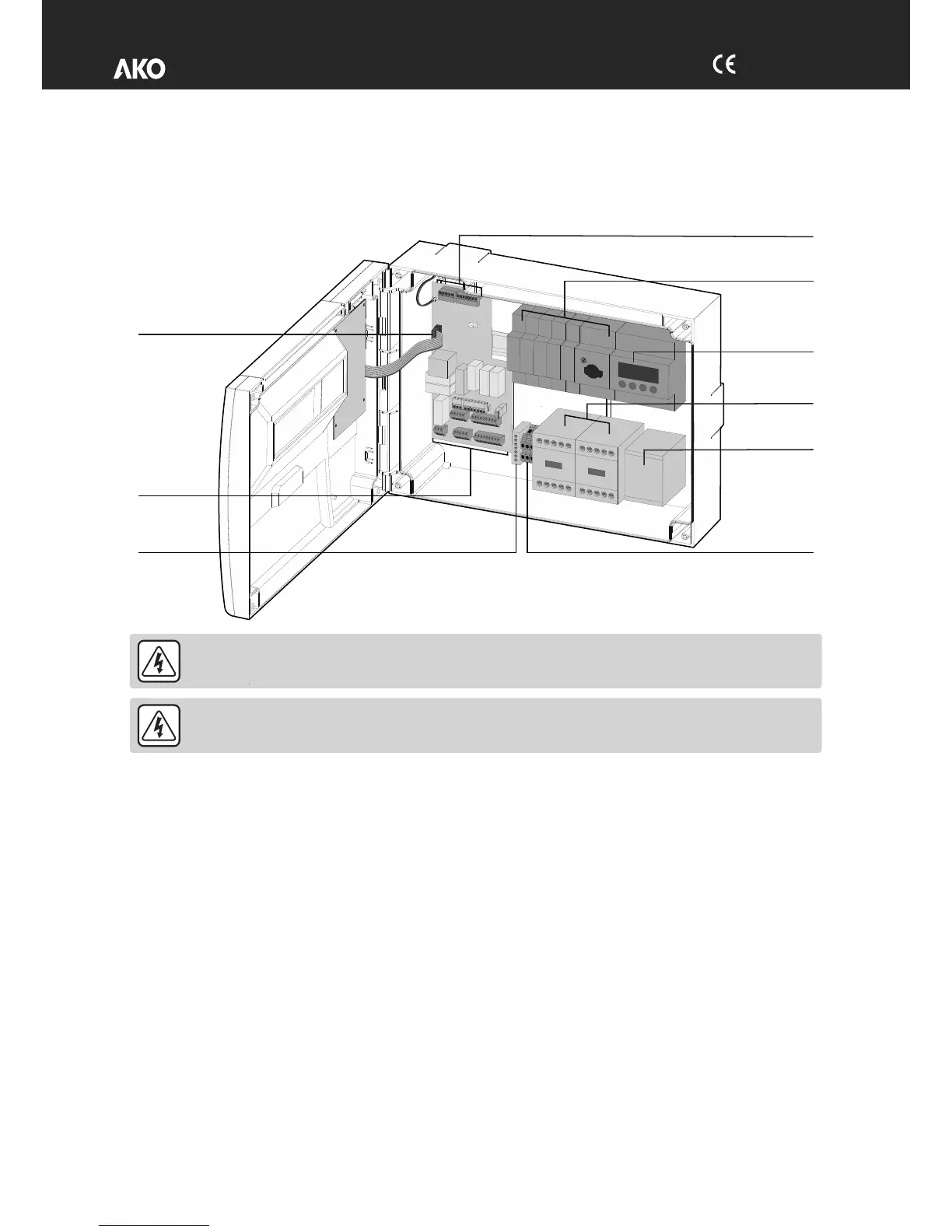

5.- Localización de elementos
ATENCIÓN: Asegurese de desconectar la alimentación del equipo antes de manipular el equipo, diversas
zonas pueden tener tensión.
IMPORTANTE: La disponibilidad de los elementos descritos depende del modelo de cuadro.
Identificación
F1: Magnetotérmico de desescarche
FM: Magnetotérmico de mainobra
Q1: Guardamotor de compresor
Q3: Guardamotor de ventiladores de evaporador
K1M: Contactor de compresor
K2M: Contactor de desescarche
K4M: Contactor de ventiladores de evaporador
T2: Transformador EVC
EVC1: Controlador para válvula de expansión
Bornero de sondas y comunicaciones
Protecciones
Controlador
válvula
expansión
(EVC)
Contactores
Transformador
EVC
Conector manguera
de control
Bornero de
control
Bornero de
toma de tierra
Bornero de
alimentación y
control válvula
expansión
