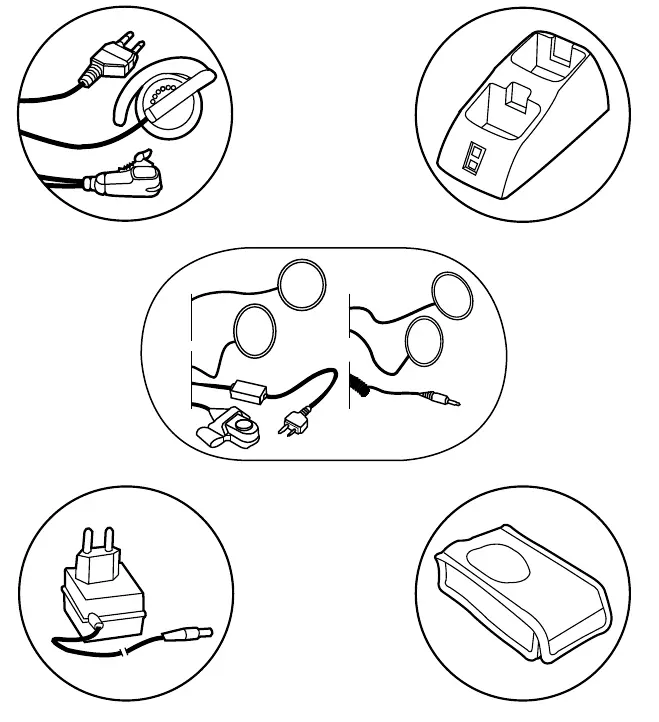

Accessori originali - Original accessories
Accessoires originals - Originalzubehör
Accessorios originales - Acessórios
Consultate il nostro sito www.cte.it per l’elenco aggiornato degli
accessori compatibili.
For a detailed and updated list of suitable accessories, please go to
www.cte.it
Eine ständig aktualisierte Übersicht für passendes Zubehör können
Sie auf unserer website
www.alan-germany.com abrufen oder Sie informieren sich über
Neuerungen bei Ihrem Fachhändler.
Pour voir la liste de nôtres accessoires compatibles, vous pouvez
consulter notre website www.cte.it
Consulte nuestra web www.alan.es para una lista actualizada de
los accesorios compatibles
Consulte o nosso website www.cte.it para uma lista actualizada de
acessórios
Prodotto o importato da:
CTE INTERNATIONAL s.r.l.
Via. R.Sevardi 7- 42010 Reggio Emilia Italia
L’uso di questo apparato può essere soggetto a restrizioni nazionali. L’apparecchio non puo’
essere impiegato senza l’Autorizzazione Generale di cui l’Articolo 99, Comma 3, tranne che si
tratti degli apparecchi di cui l’Articolo 105. Prima dell’uso leggere attentamente le istruzioni. Se il
prodotto contiene batterie: non gettare nel fuoco, non disperdere nell’ambiente dopo l’uso, usare
gli appositi contenitori per la raccolta.
Produced or imported by:
CTE INTERNATIONAL s.r.l.
Via. R.Sevardi 7 42010 Mancasale Reggio Emilia Italy
Produced or imported by:
ALAN UK
Unit 2, Callenders, Paddington Drive, Churchward Park, Swindon, Wiltshire, SN5 7YW - UK
The use of this transceiver can be subject to national restrictions. Read the instructions carefully
before installation and use. If the product contains dry cells or rechargeable batteries do not
throw the batteries into the fire. To disperse after use, throw into the appropriate containers.
Producido o importado por:
ALAN COMMUNICATIONS, S.A.
C/Cobalto, 48 - 08940 Cornellà De Llobregat - España Tel 902384878
El uso de este equipo puede estar sujeto a la obtención de la correspondiente autorización
administrativa.Antes de utilizar, lea atentamente el manual de uso. Si el producto contiene
pilas o baterias: no las tire al fuego ni las disperse en el ambiente después de su uso,
utilice los contenedores especiales para su recogida.
Herstellung/Vertrieb durch:
ALAN ELECTRONICS GmbH
Daimlerstraße 1K - D-63303 Dreieich Deutschland
Die Benutzung dieses Handfunkgerätes ist von den landesspezifischen Bestimmungen
abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien
beachten Sie bitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen
und nur in dafür vorgesehene Sammelbehälter entsorgen.
› Dimensions: 86x16x42mm
› Jack: pour accessories audio: 1 pin, 2,5mm (SPK MIC) [2]
› Jack pour chargeur mural (CHG) [2]
Ces spécifications sont susceptibles d’être modifiées sans préavis.
Logement pack batterie
Positionner l’appareil face vers le bas, dévisser la vis
maintenant le clip de ceinture et faites glisser la trappe
vers le bas. Insérer le pack batterie comme l’indique la
figure á côté.
Eclairage de l’afficheur
Pressez l’un de ces boutons (MODE et / ) pour activer le rétro éclairage durant 5
secondes environ
** Couverture radio
La couverture maximale est atteinte par une utilisation sans obstacle. La seule
restriction possible est due à des facteurs environnementaux qui appauvrissent
la propagation tel que des arbres, buildings ou obstacles divers. A l’intérieur d’une
voiture ou d’une construction métallique, le rayonnement est réduit.
Matériel fourni:
› 2 émetteurs récepteurs ALAN 777
› 2 clips de ceinture
› 2 contours de cou
› 1 chargeur double de table
› 1 chargeur mural avec double jack
› Carnet d’instructions
ET MAINTENANT, PRÊTS À COMMUNIQUER!
Mise en service de la radio
Pressez le bouton MODE [4] durant 3 secondes. La radio émet 3 bips de tonalités
différentes (qui peuvent être inhibés). Le LCD [1] affiche un message d’auto test
durant une seconde, suivi du dernier canal utilisé.
Réglage du volume
Pour ajuster le niveau du volume, pressez les boutons / [7] de façon à obtenir le
niveau désiré.
Sélection du canal
Pressez le bouton MODE [4] une fois puis les touches / [7] pour choisir l’un des
8 canaux. Confirmez la sélection en pressant le bouton PTT [8], ou attendez environ
5 secondes.
Canaux PMR446
Canal Fréquence RX/TX (MHz) Canal Fréquence RX/TX (MHz)
P1 446.00625 P5 446.05625
P2 446.01875 P6 446.06875
P3 446.03125 P7 446.08125
P4 446.04375 P8 446.09375
Canaux LPD
Canal Fréquence RX/TX (MHz) Canal Fréquence RX/TX (MHz)
1 433.0750 36 433.9500
2 433.1000 37 433.9750
3 433.1250 38 434.0000
4 433.1500 39 434.0250
5 433.1750 40 434.0500
6 433.2000 41 434.0750
7 433.2250 42 434.1000
8 433.2500 43 434.1250
9 433.2750 44 434.1500
10 433.3000 45 434.1750
11 433.3250 46 434.2000
12 433.3500 47 434.2250
13 433.3750 48 434.2500
14 433.4000 49 434.2750
15 433.4250 50 434.3000
16 433.4500 51 434.3250
17 433.4750 52 434.3500
18 433.5000 53 434.3750
19 433.5250 54 434.4000
20 433.5500 55 434.4250
21 433.5750 56 434.4500
22 433.6000 57 434.4750
23 433.6250 58 434.5000
24 433.6500 59 434.5250
25 433.6750 60 434.5500
26 433.7000 61 434.5750
27 433.7250 62 434.6000
28 433.7500 63 434.6250
29 433.7750 64 434.6500
30 433.8000 65 434.6750
31 433.8250 66 434.7000
32 433.8500 67 434.7250
33 433.8750 68 434.7500
34 433.9000 69 434.7750
35 433.9250
ALAN 777
PMR446 8 CANAUX + LPD 69 CANAUX
Jack CHG [2]
Jack pour chargeur externe. Insérer le connecteur du chargeur au jack CHG [2]
ou inserez ALAN 777 dans l’alvéole du chargeur de bureau. Pour une charge
correcte, nous vous recommandons d’utiliser seulement que des accessoires
appropriés.
Blocage clavier
Maintenez appuyé le bouton SCAN [3] durant 3 secondes. L’icône s’affiche
durant 3 secondes confirmant la validation du blocage du clavier. La touche PTT
[8] reste cependant active.
Répétez la même procédure pour débloquer le clavier.
PRINCIPALES FONCTIONS
VOX : transmission main libre
Activation de la fonction VOX
Pressez la touche MODE [4] trois fois. “VOX” apparaît en clignotant en haut et à
gauche de l’afficheur, ainsi que “of” à droite du numéro du canal. Sélectionnez un
des deux niveaux au moyen des boutons / [7] puis pressez le bouton PTT [8], ou
attendez simplement 5 secondes pour confirmation.
Parlez dans le micro [6] ou bien utilisez un des nombreux accessoires compatibles :
l’émission sera activée automatiquement.
Désactivation du VOX
Pressez la touche MODE [4] à nouveau. “VOX” apparaît en clignotant en haut et à
gauche de l’afficheur, ainsi que le niveau de sensibilité courante à droite du numéro
du canal. Choisissez “of” au moyen des boutons / [7] puis pressez le bouton PTT
[8], ou attendez simplement 5 secondes pour confirmation.
ROGER BEEP: tonalité de fin de transmission
Lorsque le bouton PTT [8] est relâché, la radio émet un bip pour avertir les autres
usagers que vous avez fini d’émettre. Cette fonction est désactivée par défaut.
Pour mettre la fonction en service, suivez la procédure suivante:
1. Pressez le bouton MODE [4] six fois jusqu’à ce que l’écran affiche “rb oF”.
2. Sélectionnez “oN” avec les boutons / [7].
3. Pressez la touche PTT [8] ou simplement attendez 5 secondes pour
confirmation.
4. Le roger beep est maintenant activé.
Fonction Balayage
Le balayage permet d’écouter les canaux actifs.
Il est utilisé pour écouter d’éventuelles conversations avant de passer en émission et
permet de stopper le récepteur sur un canal où une activité est présente. Si l’on ne
souhaite pas écouter un canal, on peut le sauter en pressant les touches / .
Quand la function SCAN est validée, le détecteur CTCSS est actif: la radio reconnait
automatiquement la tonalité subaudio de l’appelant qui sera affichée.
Le ton CTCSS reçu ne sera pas programmé à l’émission, aussi, vous devrez le
programmer manuellement. (Voir chap. Tons sub-audio CTCSS)
Pour lancer le balayage
1. Pressez le bouton SCAN [3] : les canaux défilent à l’écran.
2. Pressez les boutons ou [7] pour sauter les canaux qui seraient sujets à des
perturbations importantes ou bien les canaux sans intérêt.
Transmission durant le balayage
Une pression sur le bouton PTT [8] fait passer la radio en émission sur la fréquence
de départ ou bien sur le canal écouté, avec le ton sub-audio programmé.
Pour stopper balayage, appuyez à nouveau sur la touche SCAN [3].
Validation des tons sub-audio CTCSS
Le ALAN 777 peut recevoir en deux modes distincts:
a) Mode ouvert: dans ce cas vous recevrez toutes les communications émises sur
le canal que vous avez sélectionné.
b) Mode protégé: les tonalités CTCSS sont des codes qui vous permettent de ne
recevoir que les messages issus d’émetteurs utilisant les mêmes codes et le
même canal. Le haut parleur restera muet jusqu’à ce qu’un code CTCSS correct
soit reçu.
Pour activer 1 des 38 tonalités CTCSS en RX et TX, veuillez suivre la procédure:
1. Allumez la radio
2. Sélectionnez un canal.
3. Pressez 2 fois la touche MODE [4] de façon à afficher le canal et le code CTCSS
clignotant sur le côté droit (“of”= pas de ton).
4. Au moyen des touches / [7], sélectionnez le code CTCSS désiré.
5. Confirmez la saisie en pressant le bouton PTT [8] ou bien attendez 5 secondes.
Pour supprimer un code CTCSS
Si vous souhaitez trafiquer sans code CTCSS:
1. Pressez 2 fois la touche MODE [4] pour afficher le canal désiré et le code CTCSS
clignotant sur le coté droit.
2. Sélectionnez “of “ avec les touches / [7].
Puissance haute et basse
Pour conserver une meilleure autonomie de la batterie, vous pouvez sélectionner la
puissance basse (Uniquement avec les canaux PMR446).
Pour activer la puissance basse:
1. Allumez la radio
2. Pressez 4 fois la touche MODE [4] pour faire apparaître à l’écran “Pr hi”.
3. Sélectionnez la puissance basse avec les touches ou [7].
4. Confirmez en pressant le PTT [8] ou simplement attendez 5 secondes.
Avec cette procédure, Alan 777 fonctionnera en puissance basse.
Beep clavier
Pour inhiber le beep d’appui touche, veuillez suivre la procédure :
1. Allumez votre ALAN 777.
2. Pressez 5 fois la touche MODE [4] pour lire à l’écran “bP on”.
3. Pressez les touches ou [7] de façon à afficher “bP of”.
4. Confirmez en pressant le PTT [8] ou simplement attendez 5 secondes.
Vous ne devez plus entendre à présent le beep d’appui touche.
Melodies d’appel
Le ALAN 777 peut envoyer 3 mélodies d’appel différentes. Pour les envoyer à
l’attention des autres utilisateurs, pressez consécutivement le PTT [8] 2 fois.
Pour sélectionner les mélodies:
1. Allumez la radio
2. Pressez 7 fois la touche MODE [4] pour lire à l’écran “CA 1”.
3. Pressez ou [7]: vous entendrez les mélodies présélectionnées.
4. Confirmez en pressant le PTT [8] ou simplement attendez 5 secondes.
A présent, à chaque fois que votre ALAN 777 enverra une mélodie d’appel, celle-ci
sera entendue. Pour inhiber cette fonction, choisissez “of” à l’écran.
Note: lorsque le mode vibreur est validé (voir par. au dessous), la mélodie d’appel ne
sera pas entendue.
Mode vibreur
Le ALAN 777 est équipé de la fonction “Vibreur”, qui permet un avertissement
silencieux lors de la réception d’appels.
Pour l’activer, suivez la procédure:
1. Allumez la radio
2. Pressez 8 fois la touche MODE [4] pour lire à l’écran .
3. Pressez ou [7] pour valider ou inhiber la fonction.
4. Confirmez en pressant le PTT [8] ou simplement attendez 5 secondes.
Fonction double veille
Cette function vous permet de d’écouter deux canaux de votre choix en même temps.
Pour valider la double veille, suivez la procédure :
1. Allumez la radio
2. Sélectionnez le premier canal à balayer (voir par. “Sélection du canal”)
3. Pressez 9 fois la touche MODE [4] pour lire à l’écran “Rx Tx”.
4. Pressez ou , la double veille sera activée en sélectionnant le second
canal désiré .
5. Confirmez en pressant le PTT [8] ou simplement attendez 5 secondes.
L’appareil surveillera les deux canaux.
6. Si l’un des deux canaux est détecté, la double veille cesse, le poste reste 5
secondes sur le canal vous invitant à répondre. Ce laps de temps achevé, le
balayage reprend. Pour émettre à nouveau sur ce canal, pressez simplement
sur le PTT [8].
7. Si la double veille est en attente sur un canal alors que vous souhaitiez
transmettre, pressez le PTT [8]. Alan 777 transmettra sur le canal de départ
de la double veille. La transmission achevée, le balayage reprendra 5
secondes après.
8. Pour sortir de la fonction, pressez rapidement SCAN [3].
Le nouvel ALAN 777 est issu de la dernière technologie ultra performante en matière
de portatifs PMR 446 et LPD actuellement disponibles sur le marché.
D’un design moderne aux lignes épurées, le ALAN 777 est un vrai petit bijou radio !
Un multitude de caractéristiques vous sont proposées tel que le vox (communication
main libre) disponible en standard, l’afficheur retro éclairé, ainsi que des commandes
facilement accessibles du bout du doigt.
Plus petit d’une carte de crédit, très mince, léger et compact, tout a été fait pour que
cette radio soit idéale pour toutes vos applications et en tous lieux!
Le ALAN 777 intègre les dernières innovations techniques que vous pourriez trouver
dans un téléphone mobile tel qu’une batterie longue durée Lithium-Ion ainsi que le
mode vibreur.
Bien que de petite taille, le ALAN 777 est grand par ses performances et s’affiche
comme une évidente alternative aux moyens de communication milieux de gamme
en proposant des coûts d’exploitation totalement gratuits!
Ce portatif fonctionne dans les fréquences PMR 446 et peut donc être utilisé partout
à travers l’Europe. Nous vous suggérons toute fois de vous reporter au tableau
«restrictions à l’utilisation».
Principales caractéristiques:
› Freq. 446.00625 ÷ 446.09375MHz (PMR); 433.075 ÷ 434.775MHz (LPD)
› Espacement de canal: 12.5 KHz (PMR); 25 KHz (LPD)
› 8 canaux (PMR); 69 canaux (LPD)
› Puissance 500 mW ERP (PMR); 10 mW ERP (LPD)
› Couverture jusqu’à 4÷5 km **
› Batterie pack: LI-ION type 3.7 V - 720 mA/h
› Afficheur LCD alphanumérique rétro éclairé
› VOX (transmission main libre)
› 38 tonalités CTCSS
› Autonomie: 21 heures (avec pack Batterie LI-ION 3.7 V - 720 mA/h)
› Température d’utilisation de –20° à +55°
› Double veille
› Poids 58 gr ( sans pack batteries)
Emission
Pour une bonne qualité de conversation, maintenez l’appareil entre 5 et 10 cm de
votre bouche, enfoncez le bouton PTT en parlant. Durant l’émission, l’afficheur
montre “TX”.
Dès que le PTT [8] est relâché, la radio émet un bip pour confirmer aux autre
radios que votre transmission est terminée (cette fonction est inhibée par défaut,
pour l’activer, voir le paragraphe “Roger Beep”).
Réception
Relâchez simplement le bouton PTT [8]. A la réception d’un signal, “RX” apparaît
à l’écran.
Réducteur de bruit (Squelch)
Le réducteur de bruit (squelch) de votre ALAN 777 est actif par défaut.
Economiseur d’énergie
Le ALAN 777 est pourvu d’un système d’économie d’énergie automatique.
Si aucun signal n’est reçu durant au moins 7 secondes, le système s’active tout
seul. Ceci a pour but de prolonger l’autonomie de la batterie d’environ
50%.
Lorsque le pack batterie nécessite une charge, un icône spécifique
s’affiche [1]; à ce moment là, le pack doit être remplacé ou rechargé.








› Dimensioni: 86x16x42mm
› Presa accessori stereo a 1 pin da 2,5 mm (SPK MIC) [2]
› Presa per caricatore da muro (CHG) [2].
Le funzioni e le specifiche sono soggette a modifiche senza preavviso.
Vano pacco batteria
Svitare la vite che fissa la clip; spingere
il coperchio del vano batteria verso
il basso ed inserire il pacco batteria
come illustrato.
Illuminazione Display: alla pressione di uno di questi 3 tasti (MODE e / ) il display
si illumina per circa 5 secondi.
**Copertura riferita alla banda PMR
Prestazioni ottimali si otterranno in campo aperto. Fattori ambientali quali alture,
edifici, alberi, fogliame possono diminuire la copertura. All’interno di un’automobile o
di una costruzione metallica, la portata si potrà ridurre.
Dotazione
› 2 ricetrasmettitori
› 2 clip da cintura
› 2 cinghiette da collo
› 1 adattatore/caricatore da muro doppio spinotto
› 1 doppio caricatore da tavolo
› 1 foglio istruzioni
ED ORA, PRONTI A COMUNICARE!
Accensione
Premere e tenere premuto il tasto MODE [4] per circa 3 secondi. ALAN 777 emetterà
3 beep di tonalità diverse; il display [1] eseguirà un auto test per un secondo e
visualizzerà l’ultimo canale utilizzato.
Regolazione volume
Per regolare il volume sul livello ottimale, premere i tasti / [7] finché non si ottiene
il livello desiderato.
Selezione canali
Premere una volta il tasto MODE [4] e di seguito i tasti / [7] per selezionare il
canale desiderato. Premere PTT [8] per confermare la selezione effettuata oppure
attendere circa 5 secondi.
Canali PMR446
Canale Frequenza RX/TX (MHz) Canale Frequenza RX/TX (MHz)
P1 446.00625 P5 446.05625
P2 446.01875 P6 446.06875
P3 446.03125 P7 446.08125
P4 446.04375 P8 446.09375
Canali LPD
Canale Frequenza RX/TX (MHz) Canale Frequenza RX/TX (MHz)
1 433.0750 36 433.9500
2 433.1000 37 433.9750
3 433.1250 38 434.0000
4 433.1500 39 434.0250
5 433.1750 40 434.0500
6 433.2000 41 434.0750
7 433.2250 42 434.1000
8 433.2500 43 434.1250
9 433.2750 44 434.1500
10 433.3000 45 434.1750
11 433.3250 46 434.2000
12 433.3500 47 434.2250
13 433.3750 48 434.2500
14 433.4000 49 434.2750
15 433.4250 50 434.3000
16 433.4500 51 434.3250
17 433.4750 52 434.3500
18 433.5000 53 434.3750
19 433.5250 54 434.4000
20 433.5500 55 434.4250
21 433.5750 56 434.4500
22 433.6000 57 434.4750
23 433.6250 58 434.5000
24 433.6500 59 434.5250
25 433.6750 60 434.5500
26 433.7000 61 434.5750
27 433.7250 62 434.6000
28 433.7500 63 434.6250
29 433.7750 64 434.6500
30 433.8000 65 434.6750
31 433.8250 66 434.7000
32 433.8500 67 434.7250
33 433.8750 68 434.7500
34 433.9000 69 434.7750
35 433.9250
ALAN 777
RICETRASMETTITORE PMR446 8 CANALI ed LPD 69 CANALI
Presa CHG [2]
Inserire nella presa CHG [2] lo spinotto dell’apposito adattatore/caricatore
originale, oppure posizionare il vostro apparato nell’apposito caricatore da tavolo.
Si raccomanda di caricare il pacco batteria esclusivamente con gli accessori
originali.
Blocco tastiera
Mantenere premuto il tasto SCAN [3] per più di 3 secondi. Il simbolo che appare
sul display per circa tre secondi indica la sua attivazione. Solo il tasto PTT
rimane attivo. Per la disattivazione, premere e tenere premuto nuovamente il
tasto SCAN [3] per più di 3 secondi.
ALTRE FUNZIONI
VOX: trasmissione a mani libere
Attivazione funzione VOX
Premere tre volte il tasto MODE [4]. Sul display viene visualizzata la scritta “VOX”
lampeggiante in alto a sinistra, mentre a destra del n° canale apparirà la scritta “of”.
Tramite i tasti o [7] selezionate uno dei due livelli di sensibilità del VOX e premete
il tasto PTT [8], oppure aspettate 5 secondi per confermare l’operazione.
Per trasmettere parlare verso il microfono [6] oppure utilizzare uno dei tanti accessori
compatibili: con questa funzione la trasmissione è attivata automaticamente.
Disattivazione funzione VOX
Premere nuovamente per tre volte il tasto MODE [4]. Sul display viene visualizzata
la scritta “VOX” lampeggiante in alto a sinistra, mentre a destra del numero del
canale apparirà il livello che avevate selezionato. Tramite i tasti / [7] selezionate
la scritta “off” e premete il tasto PTT [8] oppure aspettate 5 secondi per confermare
l’operazione.
ROGER BEEP: Tonalità di conferma fine conversazione
Al rilascio del tasto PTT [8], quindi alla fine di ogni trasmissione, viene emessa una
tonalità che indica al vostro interlocutore che può iniziare a parlare. Nell’ALAN777
questa funzione è disattivata di default.
Attivazione:
1. Premere 6 volte il tasto MODE [4] finché sul display compare “ rb oF”.
2. Con i tasti o [7] selezionare “oN”
3. Premere il tasto PTT [8] oppure un’altra volta il tasto MODE [4] per confermare
oppure aspettare 5 secondi per confermare la programmazione.
4. Il Roger Beep adesso è attivato.
SCAN: Scansione dei canali
SCAN esegue la scansione (ASCOLTO) di tutti i canali occupati.
Si utilizza per controllare le conversazioni su tutti i canali. In presenza di un segnale
su un canale (quindi di una conversazione), la scansione si interrompe. Nel caso
in cui sia presente un disturbo o una conversazione non desiderata è possibile far
avanzare la scansione premendo i tasti o .
Durante questa funzione è presente il riconoscimento automatico (CTCSS detector)
dei toni subaudio in ricezione, ovvero la radio si fermerà sui canali dove è presente un
segnale e il display mostrerà il tono subaudio utilizzato dal chiamante. Il tono CTCSS
decodificato non viene automaticamente impostato in trasmissione dalla radio è
necessario quindi, per poter comunicare, impostarlo manualmente.
(Vedi par. “Impostazione toni CTCSS”)
Attivazione funzione SCAN
1. Premere il tasto SCAN [3]: sul display [1] i canali cominceranno a scorrere.
2. Premere i tasti o [7] per evitare temporaneamente l’ascolto di canali che
presentano un forte rumore di fondo o una conversazione non desiderata.
Trasmissione durante funzione SCAN
Alla pressione del pulsante PTT [8] la radio trasmette sul canale da dove si è fatta
partire la scansione oppure sul canale occupato utilizzando il tono subaudio pre-
impostato.
Per disattivare la funzione, premere nuovamente SCAN [3]
Impostazione toni CTCSS
ALAN 777 può ricevere in due modalità:
a) “traffico aperto” in questo caso sentirete tutte le conversazioni trasmesse sul
canale selezionato.
b) “modalità di gruppo CTCSS” I toni CTCSS funzionano come una sorta di codice
di accesso e vi consentono di comunicare solo con quegli utenti che hanno il Vs.
stesso canale e codice. La radio rimarrà silenziata fino al ricevimento del corretto
tono CTCSS.
Procedimento per l’attivazione dei 38 toni CTCSS in RX e TX:
1. Accendere l’apparato.
2. Sezionare il canale desiderato.
3. Premere 2 volte il tasto MODE [4] finchè il display mostra il canale con il codice
del tono CTCSS lampeggiante a destra (“of” condizione di default).
4. Selezionare il tono CTCSS desiderato premendo i tasti / [7].
5. Per confermare l’impostazione, premere il tasto PTT [8] oppure attendere circa 5
secondi.
Procedimento per la disattivazione del tono CTCSS
Se non si vuole operare con alcun tono CTCSS:
1. Premere 2 volte il tasto MODE [4] finchè il display mostra il canale desiderato ed
il codice del tono CTCSS lampeggiante a destra.
2. Selezionare “of” tramite i tasti / [7].
Alta e bassa potenza
Per limitare il consumo delle batterie è possibile abilitare la bassa potenza
(selezionabile solo nei canali PMR).
Procedimento per l’attivazione della bassa potenza:
1. Accendere l’apparato
2. Premere 4 volte il tasto MODE [4], finchè il display mostra “Pr hi”.
3. Selezionare la bassa potenza premendo i tasti o [7].
4. Confermare premendo il tasto PTT [8] oppure attendere 5 secondi.
In questo modo ALAN 777 opererà in bassa potenza.
Beep tastiera
nel caso si desideri escludere la suoneria dei tasti alla loro pressione è possibile farlo
operando nel seguente modo:
1. Accendere l’apparato
2. Premere 5 volte il tasto MODE [4], finchè il display mostra “bP on”.
3. Premendo i tasti o [7] fare in modo che il display mostri “bP of”.
4. Confermare premendo il tasto PTT [8] oppure attendere 5 secondi.
In questo modo tutte le volte che si preme un tasto non si sentirà alcun suono.
Tono di chiamata
ALAN 777 ha la possibilità di inviare tre tipi di toni di chiamata. Per inviarla occorre
premere rapidamente due volte il tasto PTT [8].
I toni possono essere selezionati nel seguente modo:
1. Accendere l’apparato
2. Premere 7 volte il tasto MODE [4], finchè il display mostra “CA 1”.
3. Premendo il tasto o [7] si possono udire le tre melodie preimpostate.
4. Confermare premendo PTT [8] oppure attendere 5 secondi.
In questo modo tutte le volte che viene inviato un tono di chiamata verrà utilizzata
quella determinata suoneria. Se si desidera inibire questa funzione impostare “of”
sul display.
Nota: se è attiva anche la funzione Vibracall (vedi sotto) il tono chi chiamata non
verrà udito.
Vibracall
ALAN 777 è dotato del dispositivo “Vibracall”, ovvero la possibilità di attivare il
vibratore interno al momento della ricezione del “TONO DI CHIAMATA”.
Per attivare ciò occorre eseguire le seguenti istruzioni:
1. Accendere l’apparato
2. Premere 8 volte il tasto MODE [4], finchè il display mostra .
3. Premendo i tasti o si può inibire o attivare la funzione desiderata.
4. Confermare premendo il tasto PTT [8] oppure attendere 5 secondi.
In questo modo tutte le volte che viene ricevuto il tono di chiamata, ALAN 777
vibrerà.
Dual Watch
La funzione Dual Watch permette l’ascolto simultaneo di due canali a vostra scelta
monitorandoli ciclicamente. Per selezionare la funzione Dual Watch procedete nel
modo seguente:
1) Accendere l’apparato
2) Selezionare il primo canale che si vuole “scansionare” (vedi Par. “Selezione
Canali”)
3) Premere 9 volte il tasto MODE [4], finchè il display mostra “Rx Tx”
4) Tramite i tasti o si può attivare la funzione desiderata selezionando il
secondo canale che si vuole monitorare.
5) Confermare premendo il tasto PTT [8] oppure attendere 5 secondi. Il
ricetrasmettitore incomincia ad eseguire il monitoraggio tra i due canali.
6) Quando il ricetrasmettitore rileva la presenza di una trasmissione su uno
dei due canali, sospende temporaneamente il Dual Watch, rimanendo
sintonizzato sul canale per tutta la durata della comunicazione. Alla fine
della comunicazione dopo circa 5 sec riprenderà la funzione Dual Watch, se
vogliamo comunicare con questo utente premere PTT [8].
7) Se si vuole comunicare durante la funzione Dual Watch premere PTT [8] e la
radio trasmetterà sul canale da cui abbiamo fatto partire il Dual Watch. Alla
fine della nostra comunicazione dopo 5 sec la radio riprenderà la scansione
tra i 2 canali.
8) Per uscire dalla funzione Dual Watch premere brevemente il tasto SCAN
[3].
ALAN 777 è la soluzione tecnologica più avanzata ed efficiente nella generazione dei
ricetrasmettitori bi-banda “PMR e LPD”.
Dal design moderno ed accattivante, questo nuovo gioiello della radiocomunicazione
è più piccolo di una carta di credito.
Dotato di display LCD alfanumerico e retroilluminato e di pratici tasti per richiamare
facilmente le sue molteplici funzioni come il VIBRACALL e la funzione VOX che
consente una comunicazione a mani libere.
Le sue dimensioni ULTRA SOTTILI e compatte vi permettono di portarlo sempre con
voi e di utilizzarlo in qualsiasi contesto.
ALAN 777 è dotato di “caratteristiche tecniche estremamente innovative” come il
pacco batteria al “LITIO” che consente un’autonomia fino a 21 ore.
La generazione degli ALAN 777 è stata ideata per poter racchiudere nelle sue
piccole dimensioni le qualità di una grande radio, fornendo una valida alternativa alla
telefonia nelle comunicazioni a media distanza e garantendovi ottime prestazioni a
costo zero.
ALAN 777 si può utilizzare senza licenza in tutti i paesi europei; per maggiori dettagli
relativi alla possibilità di utilizzo, fare riferimento alla tabella “Restrizioni all’uso”.
Caratteristiche principali:
› Freq. 446.00625 ÷ 446.09375MHz (PMR); 433.075 - 434.775MHz (LPD)
› Passo di canalizzazione: 12.5 KHz (PMR); 25 KHz (LPD)
› 8 canali (PMR); 69 canali (LPD)
› Potenza 500 mW ERP (PMR); 10mW ERP (LPD)
› Copertura fino a 4÷5 km **
› Pacco batteria tipo LI-ION 3.7 V - 720 mA/h
› Display LCD retroilluminato alfanumerico
› VOX (trasmissione a mani libere)
› 38 toni CTCSS
› Autonomia tipica fino a 21 ore con pacco batteria LI-ION 3.7 V - 720 mAh
› Temperatura di funzionamento da –20° a +55°
› Dual watch
› Peso: 58grammi (senza batterie)
Chiamare (trasmettere)
Tenere premuto il tasto PTT [8]. Parlare ad una distanza di circa 5/10 cm dal
microfono, con un tono di voce normale. Il display [1] visualizza “TX”.
Rilasciate il tasto PTT [8] al termine della conversazione. Il Vs. ALAN 777 invierà
al vs. interlocutore una nota di fine trasmissione (Roger Beep) per avvisare la
persona con cui state comunicando che avete finito di parlare.
(La funzione normalmente è disabilitata, per abilitarla vedi paragrafo “Roger
beep”).
Ascolto (Ricezione)
Al rilascio del tasto PTT [8] la vostra radio rimane in modalità di ascolto. La
ricezione di un segnale verrà indicata con la scritta ”RX”.
Eliminazione Rumori di fondo/estensione copertura (Squelch)
Nel vostro ALAN 777 il filtro per la riduzione del rumore di fondo (squelch) è
sempre attivo.
Auto power save
ALAN 777 è dotato di un dispositivo automatico di risparmio batterie che
consente di ridurre i consumi delle batterie fino al 50%; se la radio non riceve
alcun segnale per circa 7 secondi la funzione viene attivata automaticamente.
Quando il pacco batteria è scarico, l’icona lampeggia sul display [1]:
occorre sostituirlo al più presto o provvedere alla ricarica dello stesso.








