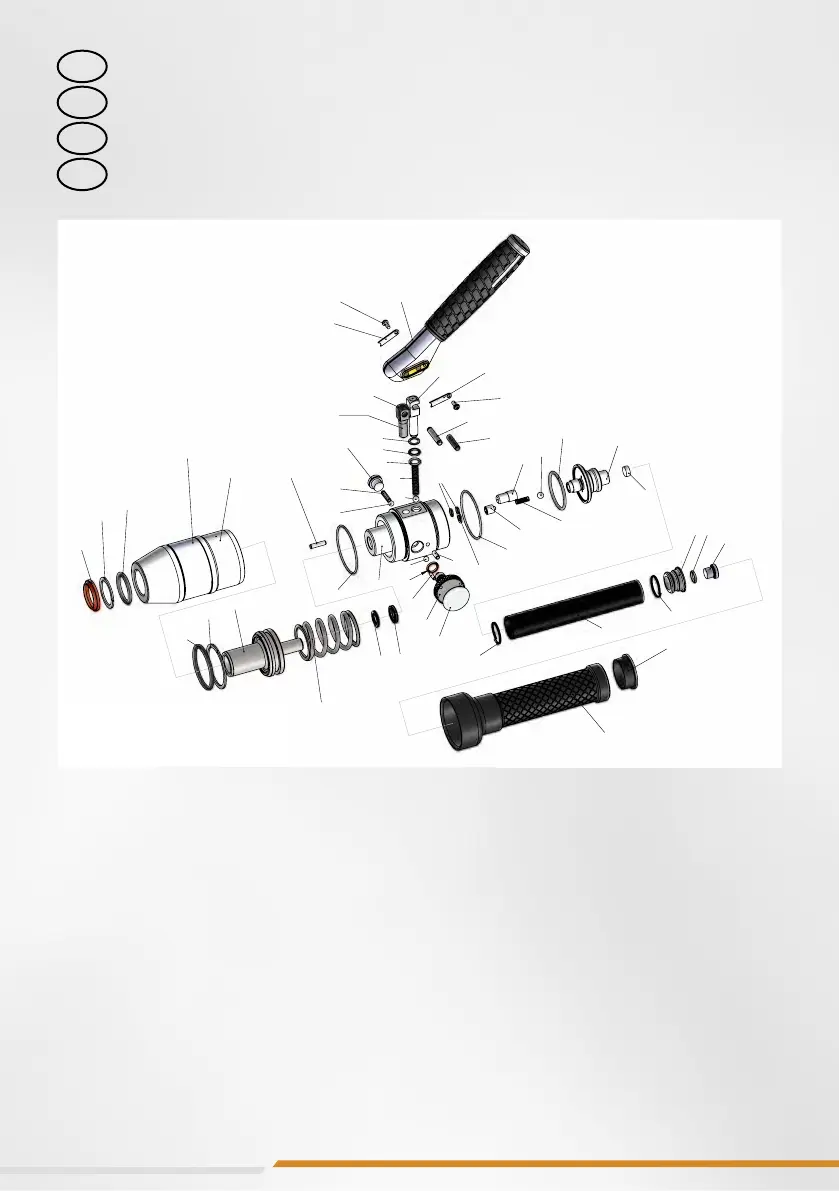

ALFRA Compact - Spare Parts for Straight Punch Driver

20
1
10
11
8
5
9
6
3
4
4
2
24
42
41
40
39
38
43
44
45
46
18
19
22
23
20
21
12
13
13
14
22
15
17
16
27
26
36
37
35
29
28
33
34
32
31
34
33
30
7
2
23
25
EingeklebtEingeklebt
47
48
9
POS-NR. BENENNUNG BESCHREIBUNG MENGE
1 Art.Nr.0251502A-Punpenkörper Alu rev06 1
2
0250550 DIN3771-37,82X1,78 O-Ring 2
3
Art.Nr.0250529A-Kupferscheibe 10x6 1
4
Art.Nr.0250558-Kupferscheibe 8x6 2
5
Art.Nr.0251541 Überdruckventil 1
6
0250556 DIN913-M8X10-A2-D2,0 Gewindestift gebohrt rev01 1
7
Art.Nr.0250519a-Druckfeder 1
8
0250549 DIN3771-34X2,5 O-Ring 1
9
Art.Nr.0250521a-Kugel. D6 2
10 Art.Nr.0250505a-Halterung für Ölbehälter neu rev03 1
11 189412231 Ölfilter Bronze-Filter 10X4 1
12 Art.Nr.0250509A-Ölschlauch 1
13 0250576 Klingeldraht 0,6x200mm 2
14 Art.Nr.0250508a-Verschußstopfen neu rev03 1
15 0250514A DIN908-M10x1-11mm Dichtschraube Innensechkant 1
16 Art.Nr.0250504A-Handgriff-Alu neu rev01 1
17 Art.Nr.0250513A-Griffdeckel PA66 1
18 Art.Nr.0250548 Aufkleber Ablassschraube D28 Alfra 1
19 Art.Nr.0250507a-Ablaßschraube rev02 1
20 ISO8752-M4x10 Spannstift 1
21 ISO8752-M3x10 Spannstift 1
22 0250555 DIN3771-8,75X1,8 NBR70 O-Ring 2
23 Art.Nr.0250521A-Kugel 2
24 DIN EN ISO8734-4x16-m6-Zylinderstift gehärtet 1
25 Art.Nr.0250520A-Druckfeder 15mm 1
26 DIN 908-ST-M10x1-AC 1
27 Art.Nr.0250518A-Druckfeder-Hebel 1
28 Art.Nr.0250511a-Handhebellager rev03 1
29
Art.Nr.0250510a-Pumpkolben rev05 1
30
Art.Nr.0250540-Handhebel rev01 1
31
DIN EN ISO8734-M5x22-A Zylinderstift -St.gehärtet 1
32
Art.Nr.0250571-Zylinderstift mit Nut rev00 1
33
Art.Nr.0251546-Abdeckblech rev01 2
34
W1451-3x8-A2 Linsenkopfschraube Edelstahl 2
35 Stützring D8 einfach 1
36 0250575 DIN3771-8,00X1,80 NBR70 O-Ring 1
37 0250574 DIN3771-7,94X1,78 NBR90 O-Ring 1
38 0252112 WSW100250PU Abstreifer D25 1
39 Art.Nr.0252111-Stutzring D25 1
40 0250551 DIN3771-25X3,55 O-Ring 1
41 Art.Nr.0251503a-Zylinder Alu rev01 1
42 Art.Nr.0250547 Compact Typenschild 170x27_5 1
43 O-ring DIN 3771 - 38.7x3.55 1
44 Art.Nr.0250537A-Stutzring Da45 1
45 Art.Nr.0250501A-Lastkolben rev03 1
46 Art.Nr.0250517A-Druckfeder 1
47 Art.Nr.0252108-Stutzring D12 1
48 Art.Nr.0252106-X-Ring-12,37x2,62 NBR70 1
49 189414301 TPE Handgriff D25x120 1
Datum Rev. Name
08.03.2018 03 RS
ALFRA Compact
®
Handstanze 02055N
A A
B B
C C
D D
E E
F F
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
DE ERSATZTEILÜBERSICHT COMPACT
®
HANDSTANZE GERADE
EN
SPARE PARTS COMPACT
®
STRAIGHT PUNCH DRIVER
FR PIÈCES DE RECHANGE COMPACT
®
POINÇONNEUSE DROITE
ES PIEZAS DE RECAMBIO COMPACT
®
PUNZONADORA RECTA
