SLC 500™-Steuerungen mit fester Hardware-Konfiguration 47
Publication 1747-IN008B-MU-P

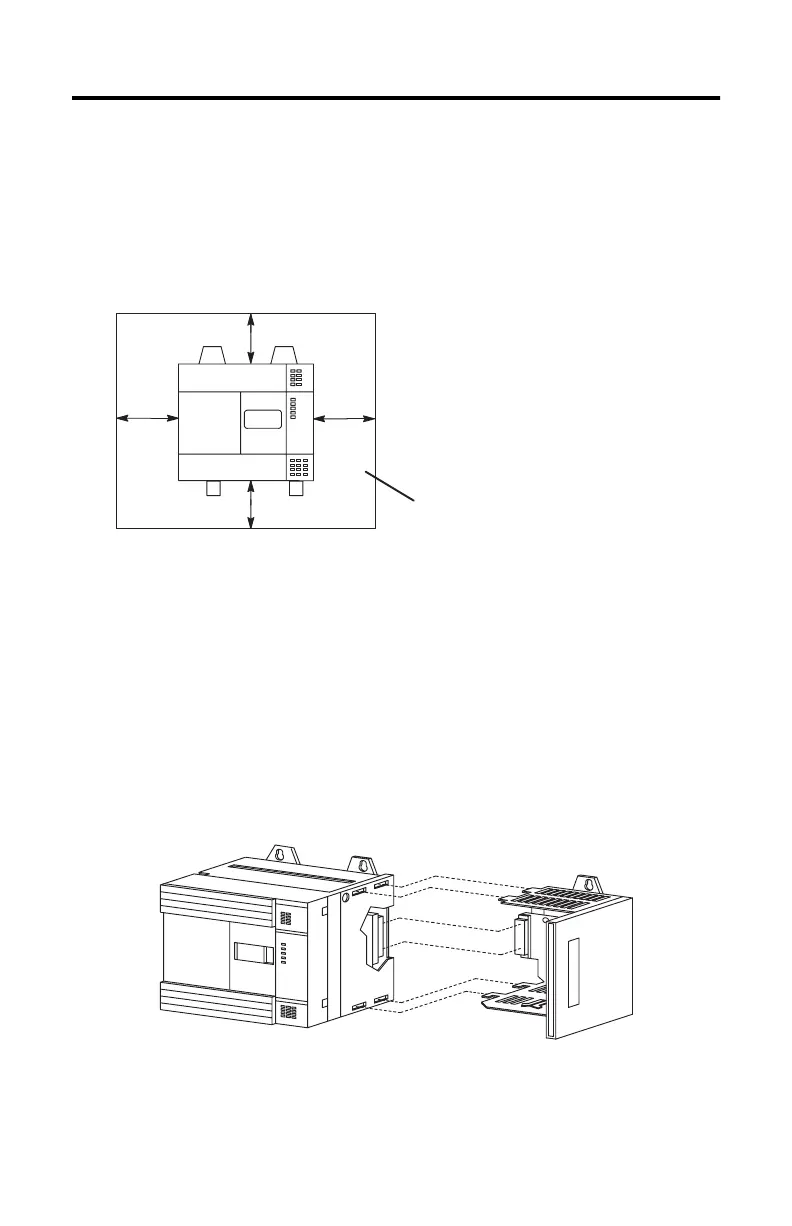

Abstände zur Steuerung
Befolgen Sie die empfohlene Ausrichtung der Steuerung sowie die unten
abgebildeten Mindestabstände, um für ausreichende Konvektionskühlung im
Gehäuse zu sorgen. Die Lufttemperatur im Gehäuse muß zwischen 0°C und +60°C
betragen.
Installation des 2-Steckplatz-Erweiterungschassis (optional)
Das Erweiterungschassis wird an der rechten Seite der fest konfigurierten Steuerung
angebracht.
1. Richten Sie die Installationseinsätze des Erweiterungschassis auf die
Befestigungsschlitze der Steuerung aus. Schieben Sie das Erweiterungschassis
nach vorne, bis dessen Rückseite bündig mit der fest konfigurierten Steuerung ist
und der Anschluß auf der Leiterplatte des Erweiterungschassis fest mit dem
Anschluß in der Steuerung verbunden ist.
A
B
A
B
oben
unten
SeiteSeite
Gehäuse
A. Größer als 101,6 mm
B. Größer als 152,4 mm
