70 Controllori SLC 500™ compatti
Publication 1747-IN008B-MU-P

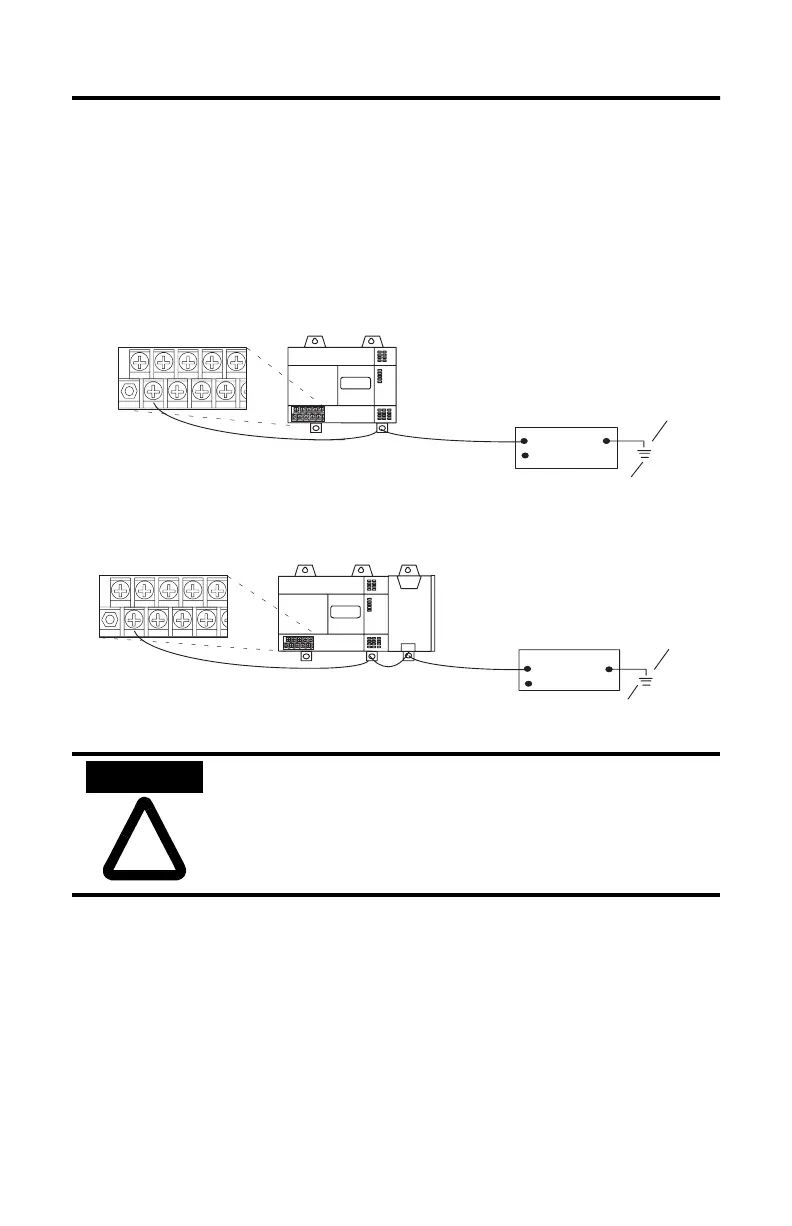

Messa a terra del controllore
Nei sistemi di controllo a stato solido, la messa a terra contribuisce a ridurre gli
effetti dei disturbi dovuti ad interferenza elettromagnetica (EMI). Portare il
collegamento di terra dalla vite di terra del controllore (la prima a sinistra sulla riga
più bassa dei morsetti di ingresso) al conduttore di terra.
È inoltre necessario garantire un percorso di terra appropriato per ciascun dispositivo
dell’applicazione. I collegamenti variano a seconda delle applicazioni. Per ulteriori
informazioni su una corretta procedura di messa a terra, fare riferimento al manuale
Direttive per il cablaggio e la messa a terra per automazione industriale, numero di
pubblicazione 1770-4.1IT, oppure alle norme locali vigenti:
• Europa: fare riferimento agli standard contenuti nella documentazione
EN 60204 ed ai regolamenti nazionali vigenti.
• Stati Uniti: fare riferimento alla documentazione NFPA 70E, Electrical Safety
Requirements for Employee Workplaces.
!
ATTENZIONE
il controllore SLC 500, gli altri dispositivi di controllo e la
custodia devono essere dotati di un’appropriata messa a terra. Il
cablaggio del sistema controllore deve essere conforme a tutte le
leggi e le norme vigenti.
Controllore SLC 500
Controllore SLC 500 con chassis di espansione a 2 slot
Cavo
da 14 AWG
Cavo
da 14 AWG
Asole di montaggio
dello chassis
Asole di montaggio
dello chassis
Cavo
da 10 AWG
Cavo
da 10 AWG
Cavo
da 8 AWG
Cavo
da 8 AWG
Terra
Terra
Conduttore
di terra
Conduttore
di terra
