23

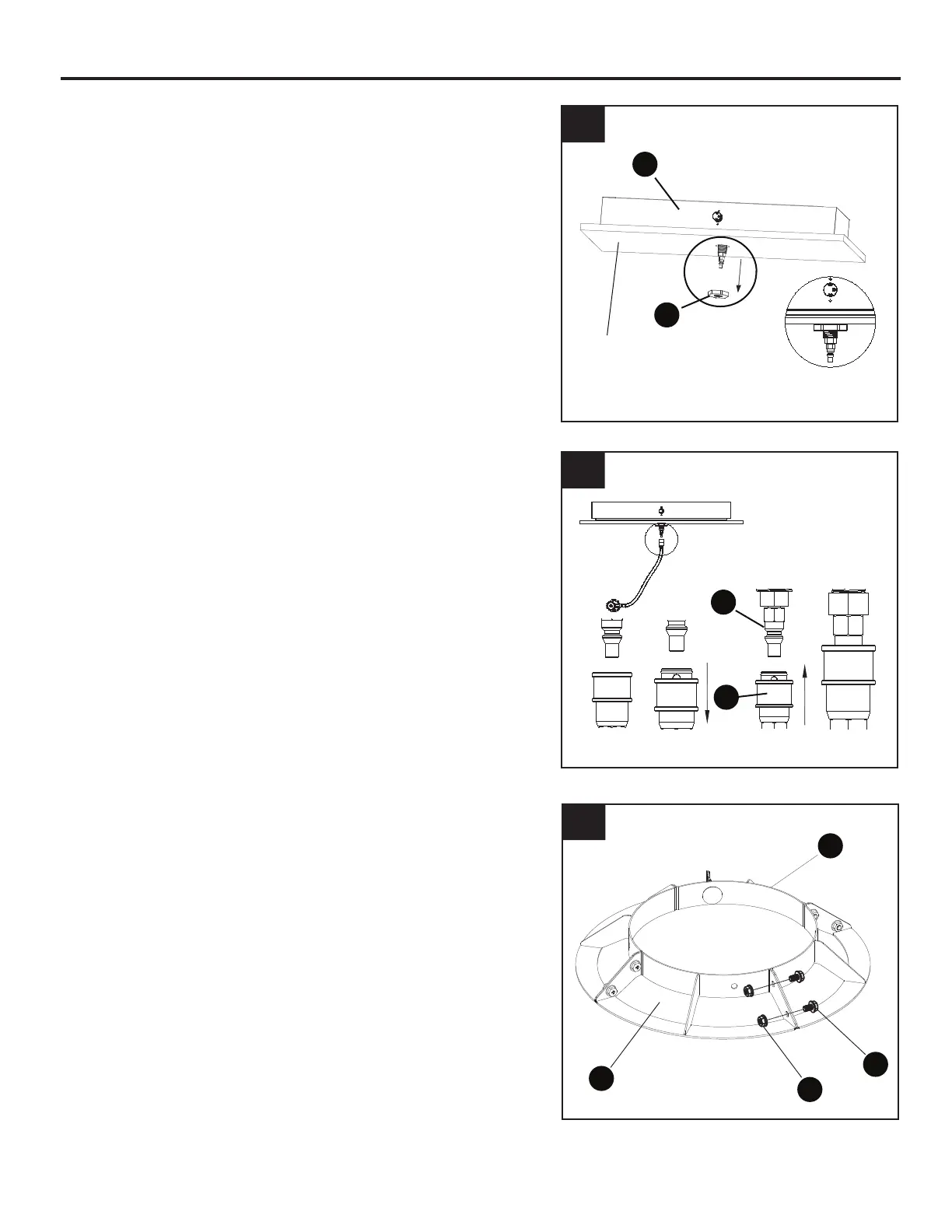

INSTRUCCIONES DE ENSAMBLAJE
4
5
6
4. Inserte el poste roscado en el orificio para
sombrilla en la cubierta de mesa para que la parte
inferior del cuerpo del fogón (A) quede al ras de la
cubierta de mesa. Asegure el cuerpo del fogón (A)
a la mesa atornillando la tuerca de fijación (D) en
el poste roscado debajo de la cubierta de mesa.
Asegúrese de apretar de forma segura.
5. Tire hacia atrás y sostenga el anillo en el extremo
hembra del acoplamiento de conexión de
desconexión rápida (F). Inserte el extremo macho
de desconexión rápida (E) completamente en
el acoplamiento y luego suelte el anillo.
6. Fije 1 parte A del soporte del tanque (I) y 3 partes
B (J) del soporte del tanque juntos con 8 tornillos
M6x10 (BB) y 8 tuercas M6 (CC), como se
muestra en el diagrama.
Tabla de la mesa con
orificio para sombrilla
A
D
222
1
E
F
I
BB
CC
J
