Continúe con las INSTRUCCIONES DE ENSAMBLAJE
en la página 26 para completar el ensamblaje.
DD
GG
EE

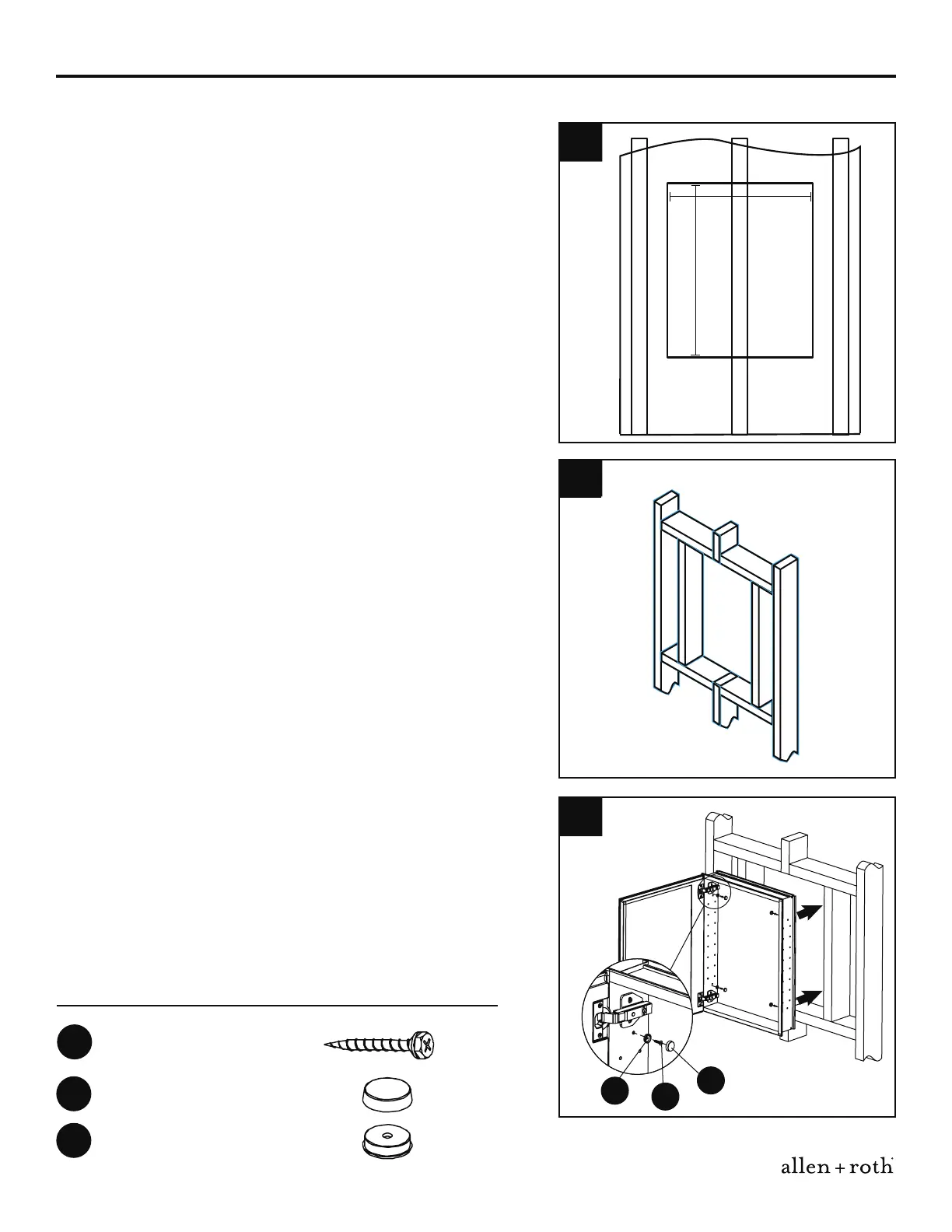

INSTRUCCIONES DE INSTALACIÓN CON MONTAJE EMPOTRADO
Aditamentos utilizados
1. Determine la ubicación deseada para el gabinete
(C); asegúrese de colocarlo en un lugar donde la
puerta pueda abrirse sin obstrucciones y donde no
haya obstáculos eléctricos o de plomería detrás de la
pared. Nota: La altura del gabinete (C) debe estar a un
mínimo de 7,62 cm por encima del grifo/tocador.
Con una sierra alternativa (no se incluye), corte una
abertura sin terminar de 49,5 cm x 65 cm x 10 cm en el
panel de yeso.
2. Marque el tamaño de la abertura del marco. Luego
de cortar el panel de yeso, retire los marcos en la
abertura sin terminar para el artículo y luego enmarque
la abertura del corte, como se muestra en la imagen.
3. Coloque el gabinete (C) en la abertura sin
terminar y asegúrese de que esté nivelada y vertical;
utilice calzas de madera (no se incluyen) según sea
necesario. Luego, asegure ambos lados del gabinete
(C) a los montantes del lado interior con tornillos
largos (GG) y arandelas (EE). Cubra las cabezas de
los tornillos con tapas a presión (DD).
1
2
3
Tornillo largo
x 4
GG
Tapa a presión
Arandela
x 4
x 4
DD
EE
49,5 cm
65 cm
PRECAUCIÓN: Este tipo de instalación NO corresponde a aplicaciones de pared sólida.
