Instrucciones de ensamblado
6
23
6
5
5
6
22
7
Botón de
presión hacia
ARRIBA
38
38
40

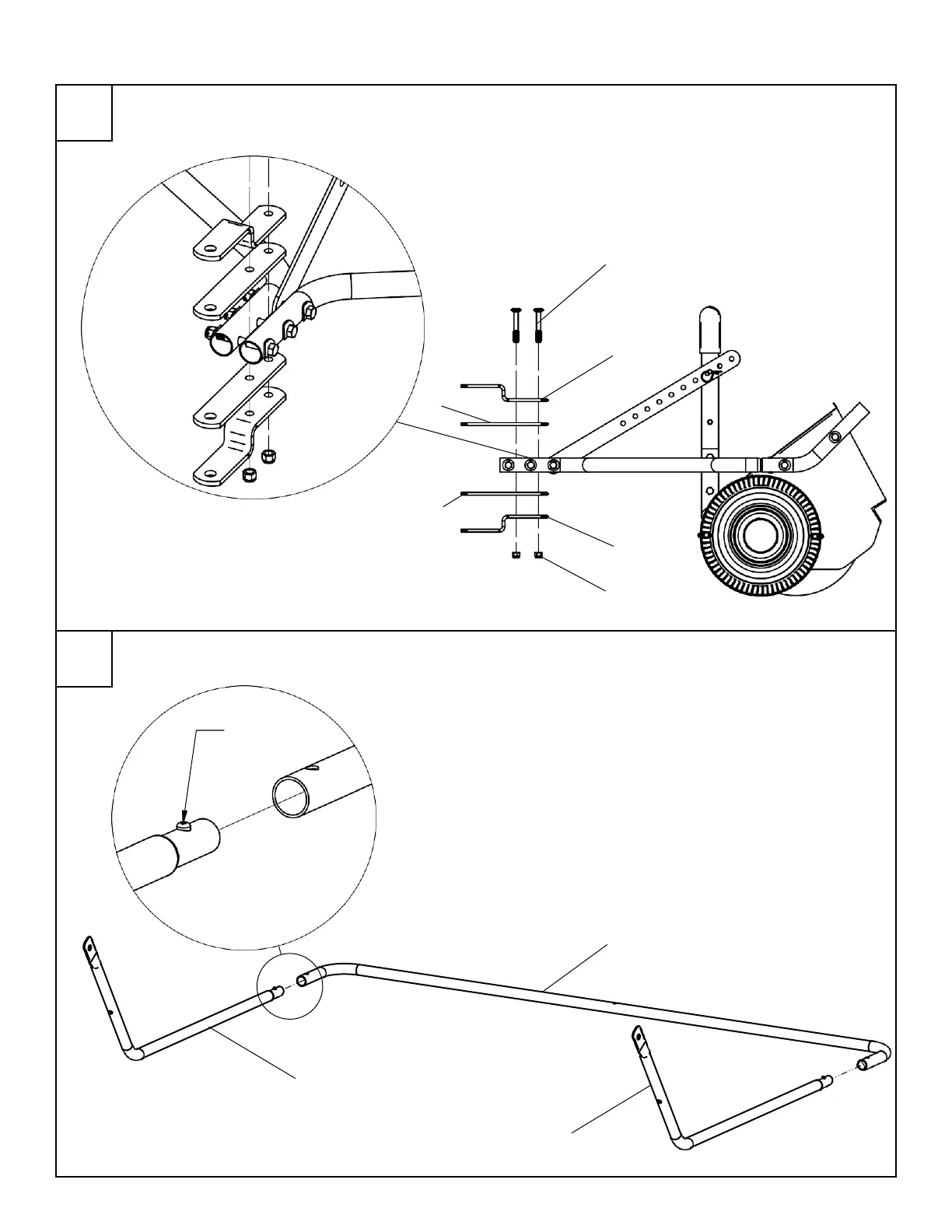

Instale las barras de la horquilla tal como se muestra (5 y 6); los tornillos de la
horquilla (23) se pasan entre los tornillos del tubo de enganche. Apriete primero
los herrajes del tubo de enganche y luego los herrajes de la horquilla.
Inserte los tubos del bastidor inferior (38) en el tubo del bastidor central (40) y
ajústelo en su posición (asegúrese que los botones de presión estén hacia arriba).
