Instrucciones de ensamblado
11
39
48
44
38
48
44
Botón de presión
39
hacia ABAJO
12
48
39
42
46
36 36
37
39
48
46

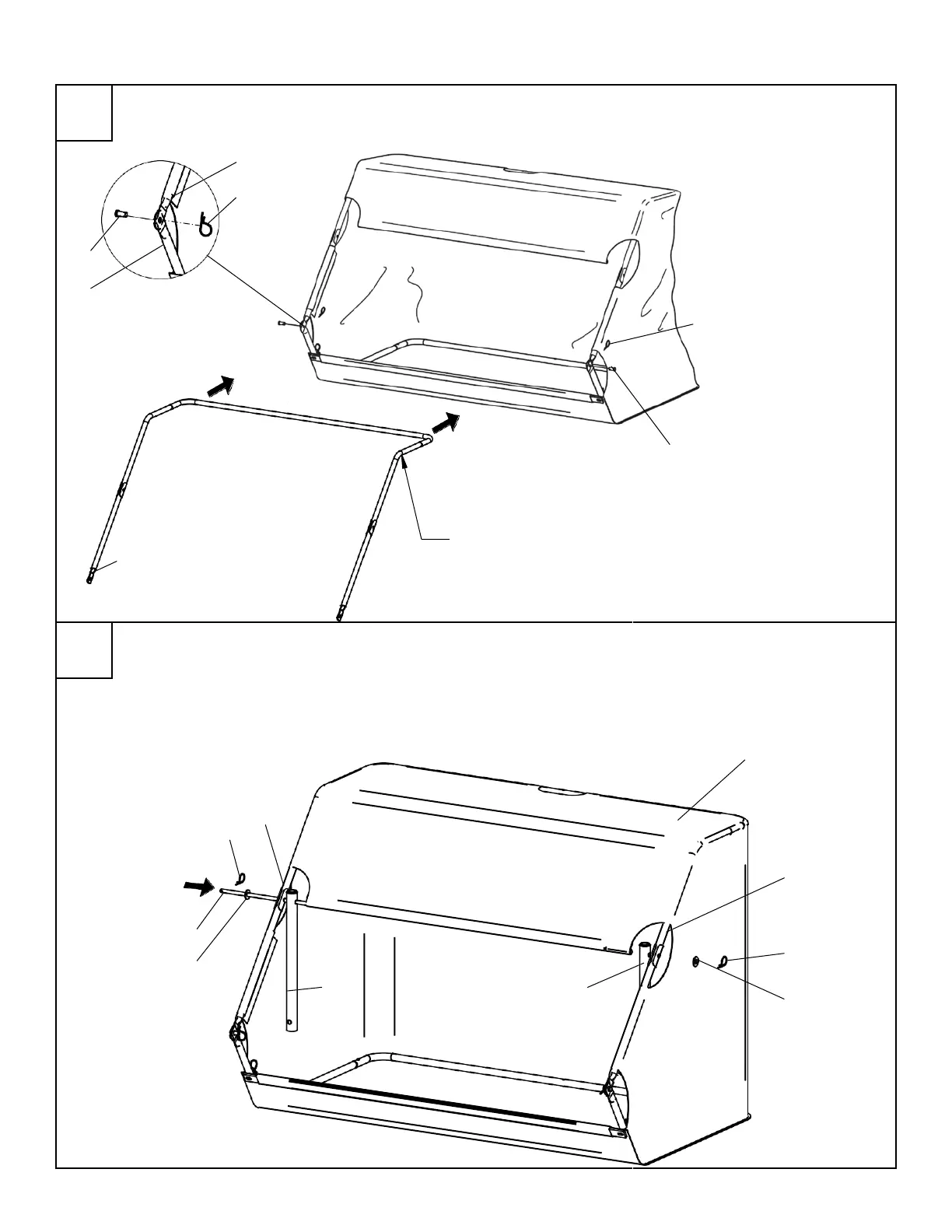

Primero, coloque la estructura del bastidor superior en la bolsa de depósito (37). Segundo, coloque
los pasadores de horquilla (44) a través de los tubos del bastidor superior (39) y los tubos del bastidor
inferior (38) y asegúrelos con horquillas (48).
Deslice la varilla giratoria del depósito (42) a través del tubo del bastidor superior
(39) y el tubo de conexión (36), y después a través del bolsillo de la bolsa de
depósito (37), del tubo de conexión (36) y del tubo del bastidor superior (39) que
está del otro lado.
Asegure ambos extremos con una arandela (46) y una horquilla (48).
Bastidor dentro del depósito
