7

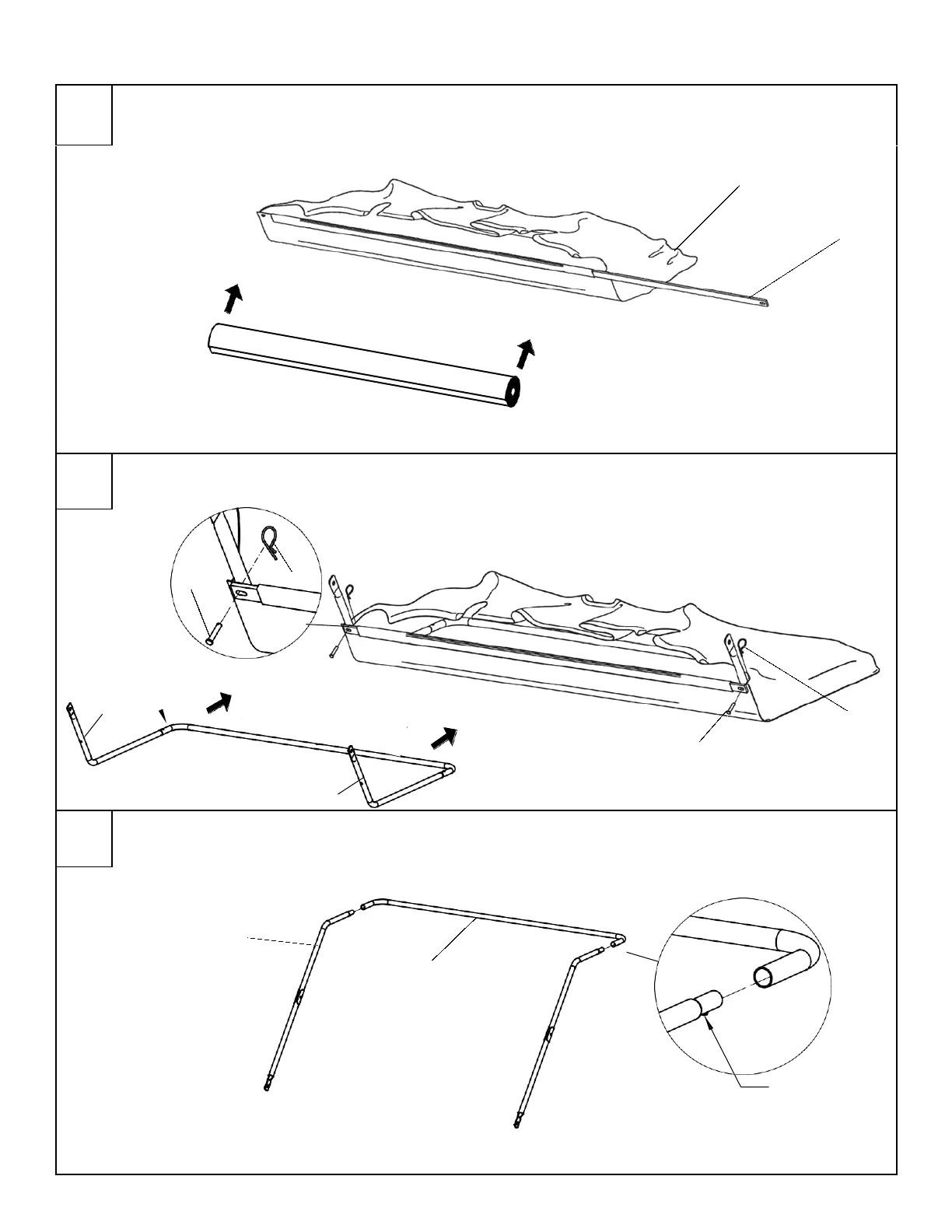

Instrucciones de ensamblado
8
Tome la bolsa de depósito (37) tal como viene y desenróllela y aplánela. Luego, deslice
la barra de detención del depósito (43) dentro del bolsillo de la bolsa, tal como se
muestra.
37
43
9
45
Botón de presión
hacia ARRIBA
38
48
48
45
38
10
39
40
39
Botón de
presión hacia
ABAJO
Desenrollar bolsa de depósito
Bastidor dentro del depósito
Primero, coloque la estructura del bastidor inferior en el fondo de la bolsa de depósito (37). Segundo,
coloque los pasadores de horquilla (45) a través de la bolsa de depósito (37), la barra de detención del
depósito (41) y los tubos del bastidor inferior (38), y luego asegúrelos con horquillas (48).
Inserte los tubos del bastidor superior (39) en el tubo del bastidor central (40) y
colóquelos en su posición (asegúrese de que los botones de presión estén hacia abajo).
