9

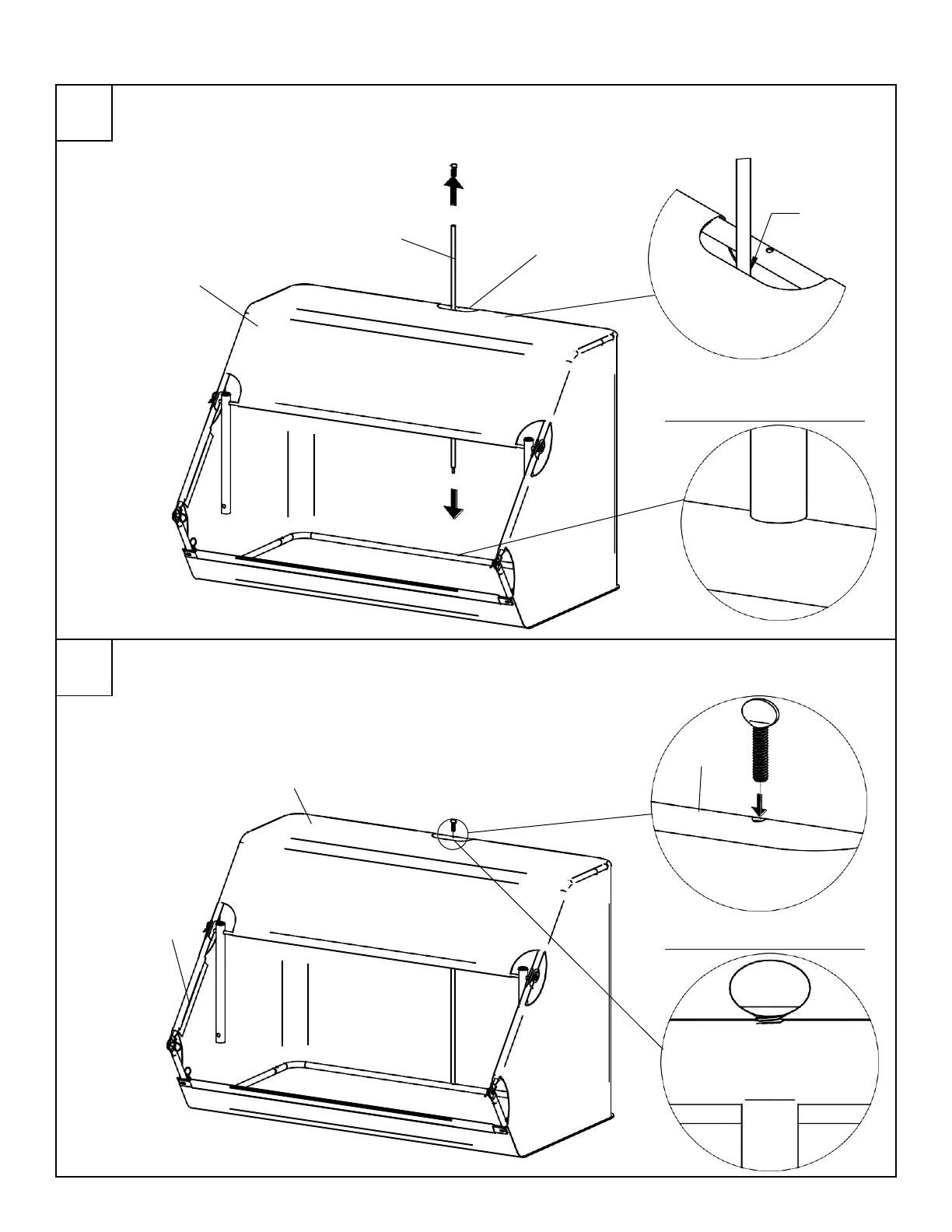

Instrucciones de ensamblado
13
37
41
40
Abertura
ASÍ SE VE INSTALADO
14
37
Solapa de velcro
40
ASÍ SE VE INSTALADO
Primero, desatornille el tornillo de presión de la estructura del tubo de tensión (41). Luego,
abra la
bolsa de depósito (37) e inserte con cuidado la estructura del tubo de tensión (41) a través de la
abertura que tiene la bolsa y continúe hacia el orificio del tubo inferior del bastidor central (40). Hale
el tubo superior del bastidor centr al por encima del tubo de tensión y alinee los orificios.
Inserte el tornillo de presión que viene con la estructura del tubo de tensión a través del tubo superior del
marco central (40) y atorníllelo en la parte superior del tubo de tensión. Asegure con las solapas de velcro
la bolsa de depósito a la altura de los tubos del marco superior.
