por separado)
Memoria USB
(vendida por separado)
USB Terminal de conexión
Esta unidad
ou
Retirez la clé USB
1
Con cuidado, extraiga la memoria USB del cable
USB o del terminal de conexión USB.
2
Cierre la tapa del terminal de conexión USB.
• Cambie a otra fuente que no sea el modo de memoria USB y,
después, extraiga la memoria USB. Si se extrae la memoria USB
en el modo de memoria USB, los datos pueden dañarse.
• Al extraer la memoria USB, hágalo directamente.
• Si no sale sonido por los altavoces o USB no se reconoce la
memoria USB aunque ésta esté conectada, extraiga la memoria
USB y vuelva a conectarla.
• Aleje el cable USB de otros cables, etc.
• Una vez extraída la memoria USB, cierre la tapa del terminal de
conexión USB para evitar que el polvo u objetos extraños entren y
provoquen un mal funcionamiento.
Sobre los archivos MP3/WMA de la
USB memoria USB
Reproducir MP3/WMA
Los archivos MP3/WMA se preparan y, a continuación, se
almacenan en una memoria USB. Esta unidad puede
reconocer como mínimo 999 carpetas (incluida la carpeta
raíz) y 255 archivo por cada carpeta almacenada en la
memoria USB. La reproducción puede que no se realice si una
memoria USB excede las limitaciones descritas
anteriormente.
No exceda con ningún archivo el tiempo de reproducción de
1.000 minutos.
Medios admitidos
Este dispositivo puede reproducir medios de una memoria USB.
Sistemas de archivo correspondientes
Este dispositivo es compatible con FAT 12/16/32 para el
dispositivo de memoria USB.
Información
En caso de dificultad
Si surge algún problema, apague la unidad y vuelva a encenderla.
Si la unidad sigue sin funcionar correctamente, compruebe los
puntos que aparecen en la lista siguiente. Esta guía le ayudará a
aislar el problema si la unidad no funciona. Si el problema persiste,
compruebe si el resto de su sistema está adecuadamente
conectado o consulte a un proveedor autorizado por Alpine.
Cuestiones básicas
En la pantalla no aparece ningún elemento o función.
• La llave de encendido del automóvil está en OFF.
- Si ha realizado las conexiones de acuerdo con las
instrucciones, la unidad no funcionará con la llave de
encendido en OFF.
• Las conexiones del conductor de alimentación (rojo) y el
conductor de batería (amarillo) no son adecuadas.
- Compruebe las conexiones del conductor de
alimentación y el conductor de batería.
• Fusible quemado.
- Compruebe el fusible de la unidad. Si fuera necesario,
cámbielo por otro del valor apropiado.
Radio
No se recibe ninguna emisora.
• La antena no está conectada o el cable está desconectado.
- Asegúrese de que la antena está correctamente
conectada; cambie la antena o el cable si es necesario.
No se pueden sintonizar emisoras en el modo de búsqueda.
• Si se encuentra en una zona de señal intensa, es posible que
la antena no esté puesta a tierra o conectada adecuadamente.
-
Compruebe las conexiones de la antena, si está bien
conectada a tierra y si la ubicación de montaje es correcta.
• Es posible que la longitud de la antena no sea adecuada.
- Compruebe si la antena está completamente
desplegada. Si está rota, reemplácela por otra nueva.
La emisión es ruidosa.
• Es posible que la longitud de la antena no sea adecuada.
- Extienda completamente la antena. Si está rota,
reemplácela por otra.
• La antena está mal conectada a tierra.
- Compruebe si la antena está bien conectada a tierra y si
la ubicación de montaje es correcta.
CD
El reproductor de CD no funciona.
• Se encuentra por encima del rango de temperatura de
+70°C para CD.
- Deje que se enfríe la temperatura en el interior (o en el
maletero) del vehículo.
El sonido de reproducción de un CD oscila.
• Condensación de humedad en el módulo de CD.
- Espere el tiempo necesario para que se evapore la
humedad (aproximadamente 1 hora).
No es posible insertar CD.
• Ya hay un CD en el reproductor de CD.
- Expulse el CD y retírelo.
• El CD no está correctamente insertado.
-
Asegúrese de insertar el CD de acuerdo con las instrucciones
de la sección Funcionamiento del reproductor de CD.
El CD no avanza ni retrocede.
• El CD está dañado.
- Extraiga el CD y tírelo. La utilización de un CD dañado
en la unidad podría averiar el mecanismo.
El sonido de reproducción del CD salta debido a las
vibraciones.
• Montaje inadecuado de la unidad.
- Vuelva a montar la unidad firmemente.
• El disco está muy sucio.
- Limpie el disco.
• El disco está rayado.
- Cambie el disco.
• La lente del transductor está sucia.
- No utilice cualquier disco limpiador de lentes disponible
en el mercado. Consulte con su distribuidor de Alpine
más cercano.
El sonido de reproducción del CD salta sin haber
vibraciones.
• El disco está sucio o rayado.
-
Limpie el disco. Los discos dañados deberán reemplazarse.
Aparece Error (sólo reproductor de CD integrado).
• Error mecánico.
- Pulse Una vez que desaparezca la indicación de
error, introduzca de nuevo el disco. Si el problema no
desaparece mediante la solución mencionada, consulte
con el proveedor Alpine más próximo.
No es posible reproducir el CD-R/CD-RW.
• No se ha realizado la sesión de cierre (finalización).
- Finalice el disco y vuelva a intentar reproducirlo.
MP3/WMA
MP3, Los archivos WMA no se reproducen.
• Se ha producido un error de escritura. El formato de MP3/
WMA no es compatible.
-
Compruebe que el MP3/WMA se ha grabado en un formato
compatible. Consulte “Acerca de MP3/WMA” , y vuelva a
grabar en el formato compatible con este dispositivo.
Indicaciones para el reproductor de CD
• El disco está sucio o al revés.
- Pulse el botón y expulse el CD.
Si no se expulsa, consulte con su distribuidor Alpine.
• El disco está rayado.
- Pulse el botón y expulse el CD.
Si no se expulsa, consulte con su distribuidor Alpine.
• Error del mecanismo.
- Consulte con su distribuidor de Alpine.
• Se utiliza un índice de muestreo/velocidad de bits no
compatible con la unidad.
- Utilice un índice de muestreo/velocidad de bits
compatible con la unidad.
• Se ha reproducido un archivo WMA con protección contra copias.
- Sólo es posible reproducir archivos sin protección
contra copias.
Indicaciones para la memoria de USB
• No hay ninguna canción (archivo) almacenada en la
memoria USB.
- Conecte el dispositivo de memoria USB después de
almacenar canciones (archivos).
• Hay un dispositivo USB no compatible con la unidad
conectado.
- Conecte un dispositivo USB compatible con la unidad.
• Corriente no normal en el dispositivo conector del USB (se
muestra un mensaje de error si hay un dispositivo USB no
compatible con la unidad conectado).La memoria USB
no funciona correctamente o se ha cortado.
- Desconecte el dispositivo de memoria USB, apague la
unidad y encienda Conecte otra memoria USB.
• Error de comunicación.
-
Apague la llave de contacto y ajuste la unidad en ON de nuevo.
• Se utiliza un índice de muestreo/velocidad de bits no
compatible con la unidad.
- Utilice un índice de muestreo/velocidad de bits
compatible con la unidad.
• Se ha reproducido un archivo WMA con protección contra copias.
- Sólo es posible reproducir archivos sin protección
contra copias.
Especificaciones
FM SECCIÓN DE LA RADIO
Rango de sintonía
87,5 a 108,0 MHz / 87,7 a 107,9 MHz
CDE-110C/110E/110UB) / (CDE-110)
Sensibilidad útil 5 dB/μV (S/N 30 dB)
Respuesta de frecuencia 30-15.000 Hz (±3 dB)
Selectividad de canal alternative
75 dB
Separación estéreo 30 dB
Relación de rechazo de imagen
70 dB
Relación de rechazo de FI
100 dB
Relación de señal de ruido
62 dB
AM SECCIÓN DE LA RADIO
Rango de sintonía 531-1.710 kHz
Sensibilidad útil 28 dB/μV (S/N 20 dB)
CD SECCIÓN DEL REPRODUCTOR
Índice de muestreo 8 sobremuestreos
Convertidor D/A
Sistema D/A de 1 bit
Tipo de recepción Recuperador óptico de triple
rayo
Fuente de luz Láser semiconductor
Longitud de onda 790 nm
Potencia de láser CLASE I
Respuesta de frecuencia 20-20.000 Hz (±1 dB)
Relación de señal de ruido
96 dB
Distorsión armónica total
0,01% (à 1 kHz)
Fluctuación y trémolo Por debajo de los límites
medibles
Separación de canales 85 dB
USB SECCIÓN
Requisitos de USB 1.1/2.0 Full Speed
Consumo de energía máx.
500 mA
SECCIÓN DE ENTRADA AUX FRONTAL
Impedancia de entrada 10 kohms
Entrada externa permitida
2,0 V
Conector
3,5 mm ϕminipatilla estéreo
GENERAL
Alimentación 12 V CC
(11-16 V margen permisible)
Tensión de prueba 14.4 V,
negativo a masa
Consumo de corriente Menos de 2.1 A
(modo CD; 0.5 W x 4)
Salida de alimentación
máxima
50 W × 4 (at 1 kHz) control del
volúmen máximo
Salida de alimentación
18 W RMS × 4 (1kHz, 1 %, 4 ohms)
Impedancia de altavoz 4-8 ohms
Tensión de salida de
preamplificación*
2 V (modo CD, 1 kHz, 0dB)
Impedancia de salida de
preamplificación*
200 ohms
Dimensiones (ancho ×
altura × profundidad)
178 × 50 × 160 mm
Peso 1,2 kg
• Debido a la mejora continua del producto, las especificaciones y
el diseño están sujetos a cambios sin previo aviso.
Antes de instalar o conectar la unidad, lea atentamente lo
siguiente y el “Manual de instrucciones” de este manual
para emplearla adecuadamente.
Advertencia
REALICE LAS CONEXIONES CORRECTAMENTE.
Una conexión incorrecta puede producir un incendio o dañar el equipo.
UTILICE LA UNIDAD SOLAMENTE EN VEHÍCULOS
QUE TENGAN 12 VOLTIOS CON NEGATIVO A MASA.
(Consulte a su distribuidor en caso de duda.) De no ser así,
podría ocasionar un incendio, etc.
ANTES DE EFECTUAR EL CABLEADO, DESCONECTE
EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA.
De no hacerlo así, podría ocasionar una descarga eléctrica o
heridas debido a cortocircuitos eléctricos.
IMPIDA QUE LOS CABLES SE ENREDEN CON
LOS OBJETOS SITUADOS ALREDEDOR.
Disponga la instalación eléctrica y los cables conforme a lo descrito
en el manual para evitar obstáculos durante la conducción. Los
cables que obstaculizan la conducción o que cuelgan de partes del
vehículo como el volante de dirección, la palanca de cambios, los
pedales de freno, etc., se consideran extremadamente peligrosos.
NO EMPALME CABLES ELÉCTRICOS.
Nunca corte el aislamiento de un cable para suministrar energía a
otro equipo. Esto hace que la capacidad portadora del cable se
supere y puede ser la causa de incendios o descargas eléctricas.
EVITE DAÑAR LOS TUBOS Y EL CABLEADO
CUANDO TALADRE AGUJEROS.
Si taladra agujeros en el chasis durante la instalación, tome las
precauciones necesarias para no rozar, dañar u obstruir los
tubos, las tuberías de combustible, los depósitos o el cableado
eléctrico. De lo contrario, podría provocar un incendio.
NO UTILICE TUERCAS O PERNOS EN EL
SISTEMA DE FRENOS O DE DIRECCIÓN PARA
REALIZAR LAS CONEXIONES A MASA.
Los pernos o tuercas empleados en los sistemas de freno o de
dirección (o en cualquier otro sistema relacionado con la seguridad
del vehículo), o los depósitos, NUNCA deben utilizarse para
instalaciones de cableado o conexión a masa. Si utiliza tales partes
podrá incapacitar el control del vehículo y provocar un incendio, etc.
MANTENGA LOS OBJETOS PEQUEÑOS, COMO
LAS PILAS, FUERA DEL ALCANCE DE LOS NIÑOS.
La ingestión de estos objetos puede provocar lesiones graves.
Si esto ocurre, consulte con un médico inmediatamente.
NO INSTALE EL EQUIPO EN LUGARES QUE PUEDAN
INTERFERIR CON LA OPERACIÓN DEL VEHÍCULO, COMO
EL VOLANTE DE DIRECCIÓN O LA PALANCA DE CAMBIO.
Esto podría obstaculizar la visibilidad y dificultar el
movimiento, etc. y provocar accidentes graves.
Precaución
CONFÍE EL CABLEADO Y LA INSTALACIÓN A
PROFESIONALES.
El cableado y la instalación de este equipo requieren una
competencia y experiencia técnica confirmada. Para garantizar la
seguridad, póngase siempre en contacto con el distribuidor al que ha
comprado el equipo para confiarle estas tareas.
UTILICE LOS ACCESORIOS ESPECIFICADOS E
INSTÁLELOS CORRECTAMENTE.
Asegúrese de utilizar los accesorios especificados solamente.
La utilización de otras piezas no designadas puede ser la
causa de daños en el interior de la unidad o de una instalación
incorrecta. Las piezas pueden aflojarse, lo que, además de
ser peligroso, puede provocar averías.
DISPONGA EL CABLEADO DE FORMA QUE LOS
CABLES NO SE DOBLEN, NO SE CONTRAIGAN NI
ROCEN UN BORDE METÁLICO AFILADO.
Aleje los cables y el cableado de piezas móviles (como los raíles de
los asientos) o de bordes puntiagudos o afilados. De esta forma
evitará dobleces y daños en el cableado. Si los cables se introducen
por un orificio de metal, utilice una arandela de goma para evitar
que el borde metálico del orificio corte el aislamiento del cable.
NO INSTALE LA UNIDAD EN LUGARES MUY
HÚMEDOS O LLENOS DE POLVO.
Evite instalar la unidad en lugares con altos índices de humedad
o polvo. Si entra polvo o humedad, el equipo puede averiarse.
Precauciones
•
Asegúrese de desconectar el cable del polo (–) de la batería
antes de instalar su CDE-110/110C/110E/110UB. Esto reducirá
las posibilidades de averiar la unidad en caso de cortocircuito.
• Asegúrese de conectar los conductores con clave de
colores según el diagrama. Unas conexiones incorrectas
pueden ocasionar un mal funcionamiento de la unidad o
pueden dañar el sistema eléctrico del vehículo.
•
Cuando haga las conexiones al sistema eléctrico del vehículo, tenga
en cuenta los componentes que vienen instalados de fábrica (como
un computador incorporado, por ejemplo). No conecte a estos
conductores para proporcionar alimentación a esta unidad. Al
conectar el CDE-110/110C/110E/110UB a la caja de fusibles,
cerciórese de que el fusible para el circuito previsto del
CDE-110/110C/110E/110UB tenga el amperaje correcto. De lo
contrario, la unidad y/o el vehículo podrán sufrir daños. Cuando
tenga dudas, consulte a su distribuidor Alpine.
•
El CDE-110/110C/110E/110UB emplea conectores hembra tipo RCA
para la conexión de otras unidades (ej.: amplificador) equipadas con
conectores RCA. Algunas veces será necesario usar un adaptador
para la conexión de otras unidades. En este caso, hágase asesorar
por su distribuidor autorizado Alpine.
•
Asegúrese de conectar los cables negativos (–) de altavoces al terminal
de altavoces (–). Nunca conecte los cables de altavoces de los canales
derecho e izquierdo uno a otro, ni tampoco a la carrocería del vehículo.
IMPORTANTE
Anote el número de serie de la unidad en el espacio
proporcionado a continuación y consérvelo como registro
permanente. El número de serie impreso o grabado se
encuentra en la parte superior de la unidad.
NÚMERO DE SERIE:
FECHA DE INSTALACIÓN:
INSTALADOR:
LUGAR DE ADQUISICIÓN:

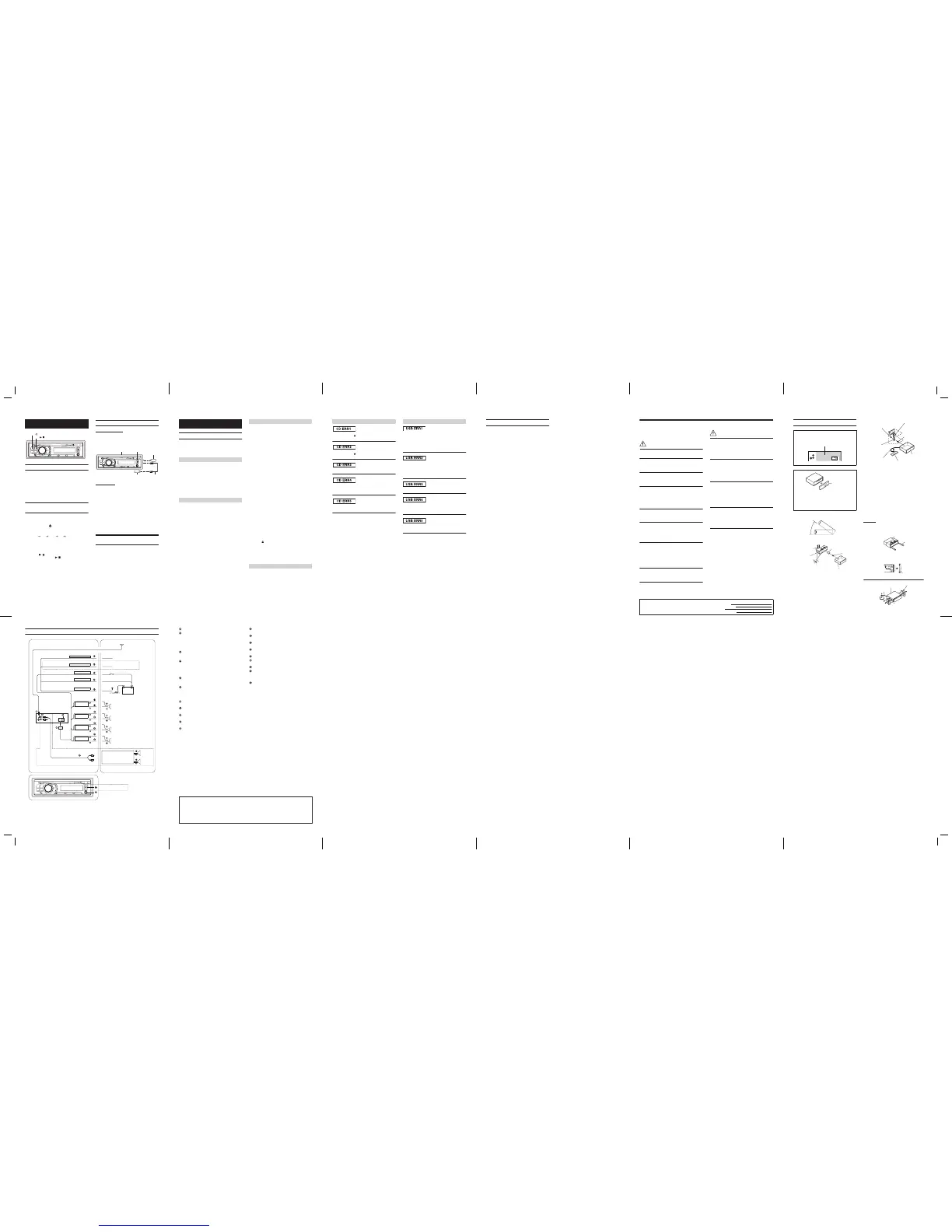

Instalación y conexiones
Instalación
Precaución
No bloquee el disipador de calor de la unidad, lo que evita la
circulación de aire. Si se bloquea, el calor se cumulará dentro
de la unidad y puede causar un incendio.
Precaución
Cuando instale esta unidad en su vehículo, no extraiga el panel
frontal desmontable.
Si lo hace durante la instalación, podría presionar demasiado y
deformar la placa de metal que lo sujeta.
• Monte la unidad principal en un ángulo de 30 grados en relación
con el plano horizontal, desde atrás hacia adelante.
Menos de 30°
1
Extraiga el manguito de montaje de la unidad
principal (consulte “Extracción”).
2
Refuerce la unidad principal con la cinta de montaje
metálica (no suministrada). Fije el cable de tierra de
la unidad en un punto metálico desnudo con un
tornillo (*1) ya fijado al chasis del vehículo.
• Para el tornillo con la marca “*
2
”, utilice un tornillo adecuado para
la ubicación de montaje elegida.
Conecte cada conector de entrada del amplificador al
conector de salida correspondiente de la parte trasera
del CDE-110/110C/110E/110UB. Conecte el resto de
los conectores del CDE-110/110C/110E/110UB de
acuerdo con las instrucciones descritas en la sección
CONEXIONES.
3
Deslice el CDE-110/110C/110E/110UB hacia el interior
del salpicadero hasta que escuche un chasquido. Eso
permite asegurarse de que la unidad queda
correctamente fijada y no se salga accidentalmente
del salpicadero. Instale el panel frontal desmontable.
Extracción
1. Extraiga el panel frontal desmontable.
2. Inserte las llaves de soporte en la unidad, a lo largo de las
guías de cada lado. Ahora puede extraer la unidad del
manguito de montaje.
3. Tire de la unidad hacia fuera y manténgala desbloqueada
mientras lo hace.
<VEHÍCULO JAPONÉS>
Fije el cable de tierra de la unidad en un punto metálico desnudo con
un tornillo (*3) ya fijado al chasis del vehículo.
Disipador de calor
Panel frontal
desmontable
Salpicadero
Esta unidad
Punto de ajuste
Soporte
Tapa de goma
(Incluida)
Manguito de
montaje
(Incluido)
Perno
(Incluido)
Cinta
metálica de
montaje
Chasis
Tuerca hexagonal (M5)
Perno
(Incluido)
Cable de tierra
Tornillo
Esta unidad
*
2
*
1
Llaves de
soporte
(incluidas)
To Previous Page
Loading...
Need help?
General
