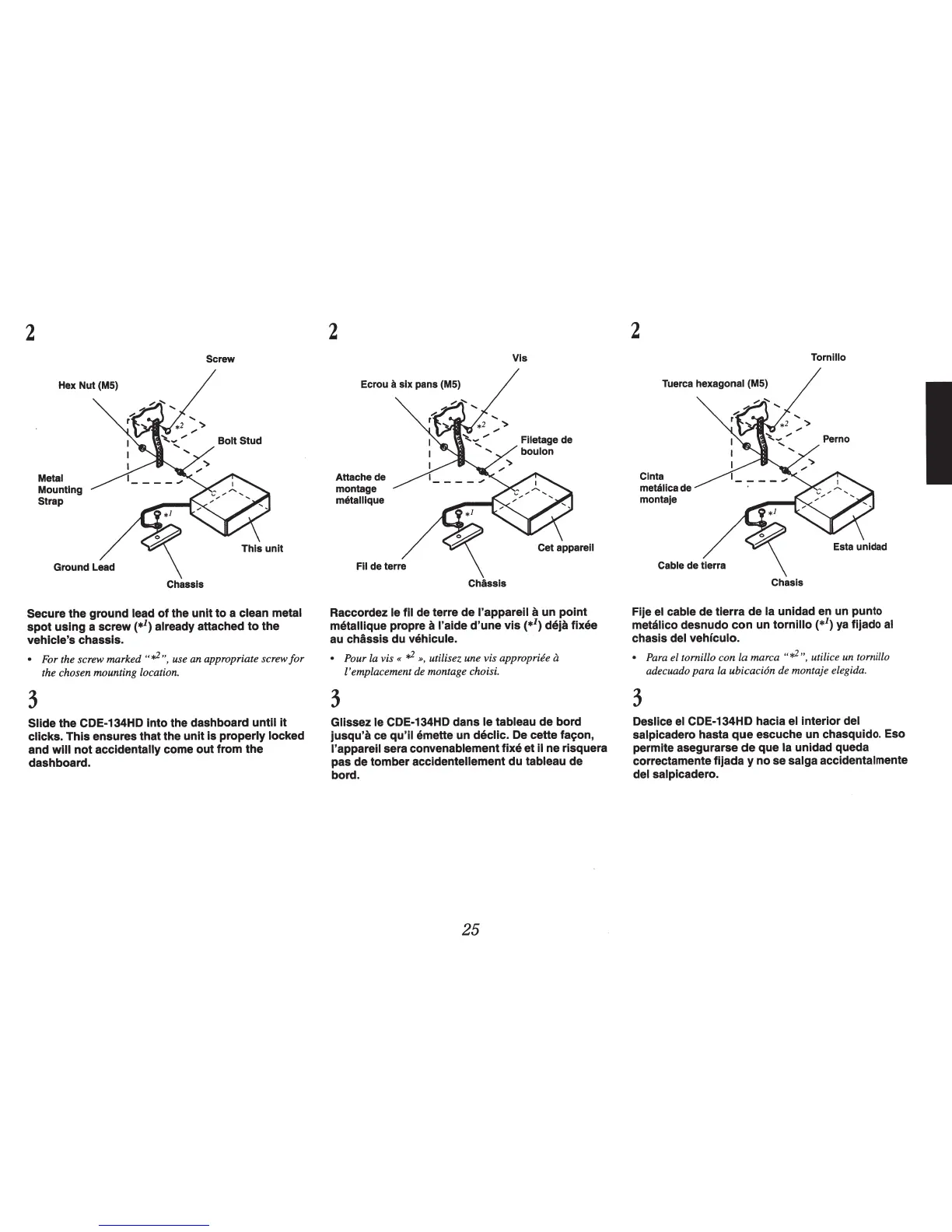

2
Hex Nut
(MS)
Metal
Mounting
Strap
Ground Lead
Screw
This
unit
Chassis
Secure the ground lead
of
the unit
to
a clean metal
spot
using
a screw
(*
1
)
already
attached
to
the
vehicle's chassis.
• For the screw marked
"~
",
use an appropriate screw
for
the chosen mounting location.
3
Slide
the CDE-134HD
Into
the dashboard until
it
clicks. This ensures that the unit
is
properly locked
and
will
not
accidentally come out from the
dashboard.
2
Ecrou
a
six pans
(MS)
Attache de
montage
metalllque
Fil
de terre
Chassis
VIs
Flletage
de
boulon
Cet
appareil
Raccordez
le fil de terre de l'appareil a
un point
metallique propre
a l'aide
d'une
vis
(*
1
)
deja fixee
au chassis du vehicule.
• Pour la vis
«
~
»,
utilisez une vis appropriee
a
l 'emplacement de montage choisi.
3
Glissez le CDE-134HD dans le tableau
debord
jusqu'a ce
qu'il
emette un declic.
De
cette
fa~on,
l'appareil sera convenablement
fixe et
II
ne risquera
pas de tomber accidentellement du tableau de
bord.
25
2
Tuerca
hexagonal
(MS)
Cinta
metalicade
montaje
Cable
de tierra
Tornillo
Chasls
Fije el cable de tierra de
Ia
unidad en un punto
metalico desnudo
con
un tornillo
(*
1
)
ya
fijado
al
chasis
del
vehiculo.
•
Para el tornillo con la marca
"~
",
utilice un tornillo
adecuado para la ubicaci6n de montaje elegida.
3
Deslice el CDE-134HD hacia el
interior
del
salpicadero hasta
que
escuche un chasquido. Eso
permite asegurarse
de
que
Ia
unidad queda
correctamente fijada y no se salga accidental mente
del
salpicadero.
