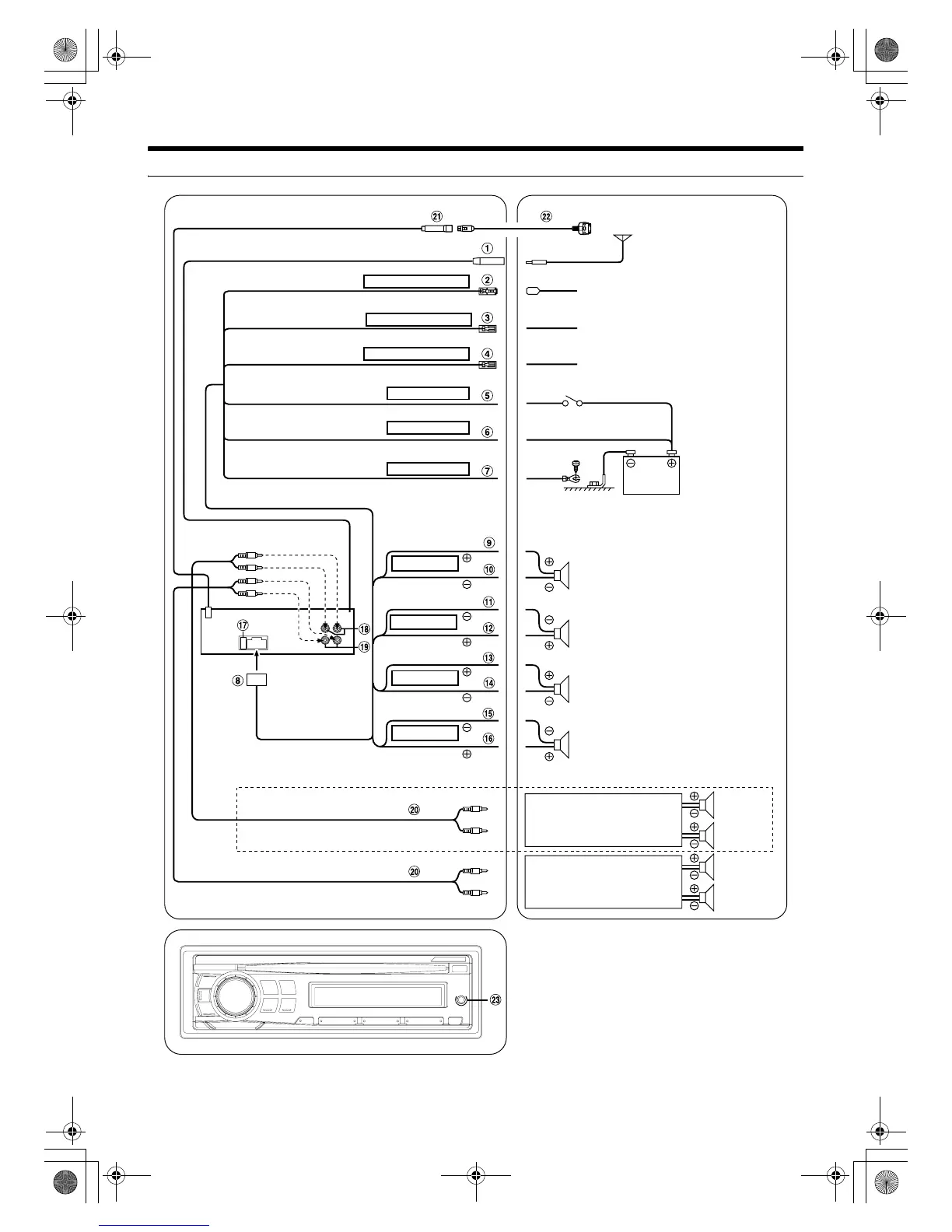

連接
*
1
當重低音揚聲器設定為 OFF 時：從後置揚聲器輸出。 當重低音揚聲器設定為 ON 時：從重低音揚聲器輸出。
*
2
當重低音揚聲器設定為 OFF 時：從前置揚聲器輸出。 當重低音揚聲器設定為 ON 時：從重低音揚聲器輸出。
有關如何將重低音揚聲器設定為
ON/OFF 的詳情，請參閱第 16 頁上的 “重低音揚聲器開和關”。
天線
藍
藍 / 白
黑 接地
黃 電瓶
綠
綠 / 黑
白 / 黑
灰
紫 / 黑
紫
至 iPod
至電動天線
至放大器
點火鑰匙
電瓶
揚聲器
左後
右前
右後
白
右前揚聲器
右後揚聲器
左後揚聲器
左前揚聲器
左前
遙控開機
CDE-9874E：
後置或重低音
揚聲器 *
1
音訊中斷輸入
粉紅 / 黑
紅 點火
灰 / 黑
至車載電話
放大器
放大器
左前
右前
揚聲器
電動天線
僅限 CDE-9874E
僅限 CDE-9874E
CDE-9872E：
前置或重低音
揚聲器 *
2
