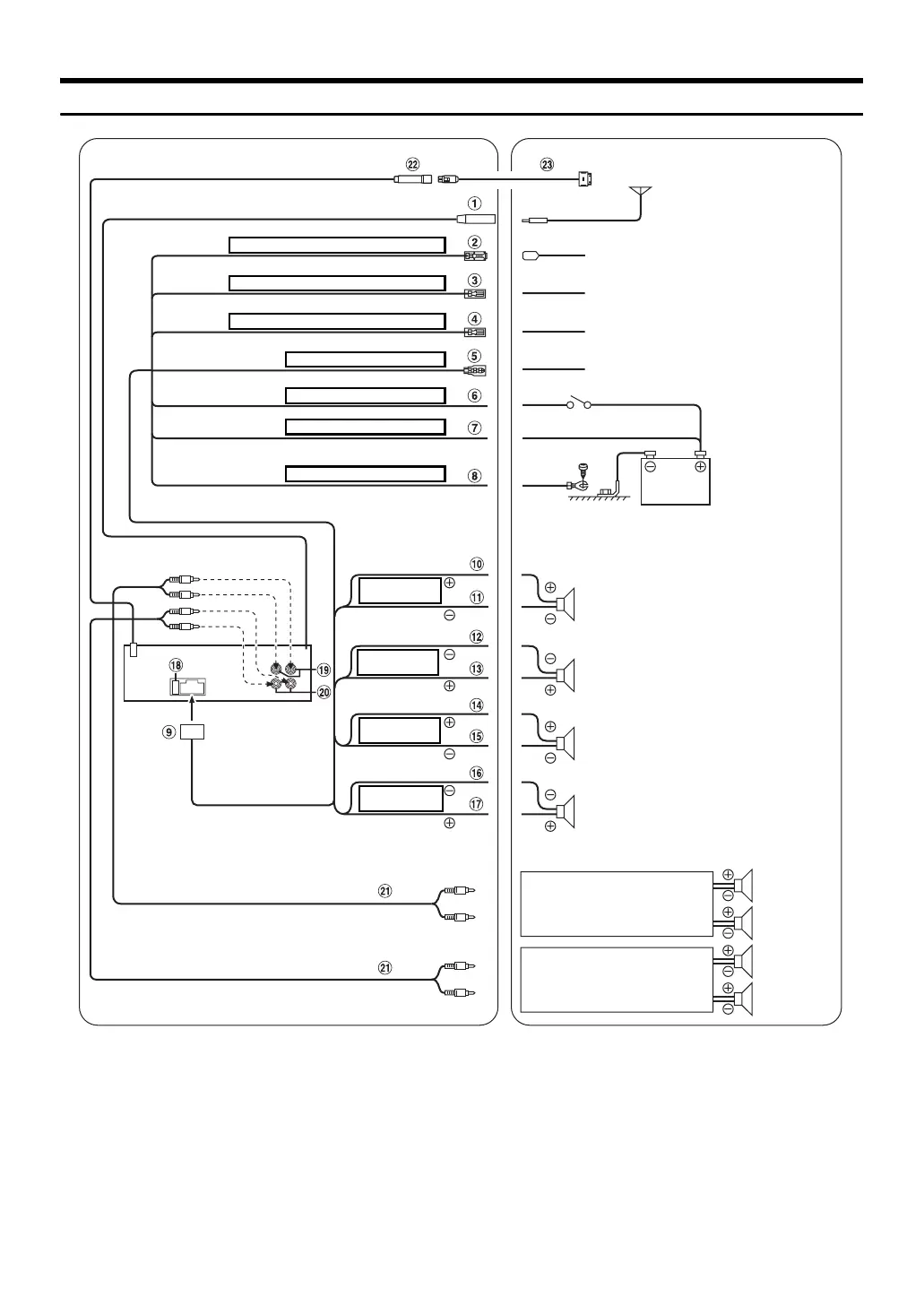

Conexiones
Azul
Antena
ANTENA ELÉCTRICA
Azul/blanco
Naranja ILUMINACIÓN
Negro MASA
Amarillo BATERÍA
Verde
Verde/negro
Blanco/negro
Gris
Violeta/negro
Violeta
Al iPod
A la antena eléctrica
Al amplificador
Al cable de iluminación del conjunto de
instrumentos
Llave de contacto
Batería
Altavoces
Posterior izquierdo
Frontal derecho
Posterior derecho
Blanco
ALTAVOZ FRONTAL
DERECHO
ALTAVOZ POSTERIOR
DERECHO
ALTAVOZ POSTERIOR
IZQUIERDO
ALTAVOZ
FRONTAL IZQUIERDO
Frontal izquierdo
ACTIVACIÓN AUTOMÁTICA
Trasero o
Altavoces de
subgraves*
ENTRADA DE INTERRUPCIÓN DE AUDIO
Rosa/negro
Rojo ENCENDIDO
Gris/negro
Al teléfono del vehículo
Amplificador
Amplificador
Frontal
izquierdo
Frontal
derecho
Altavoces
