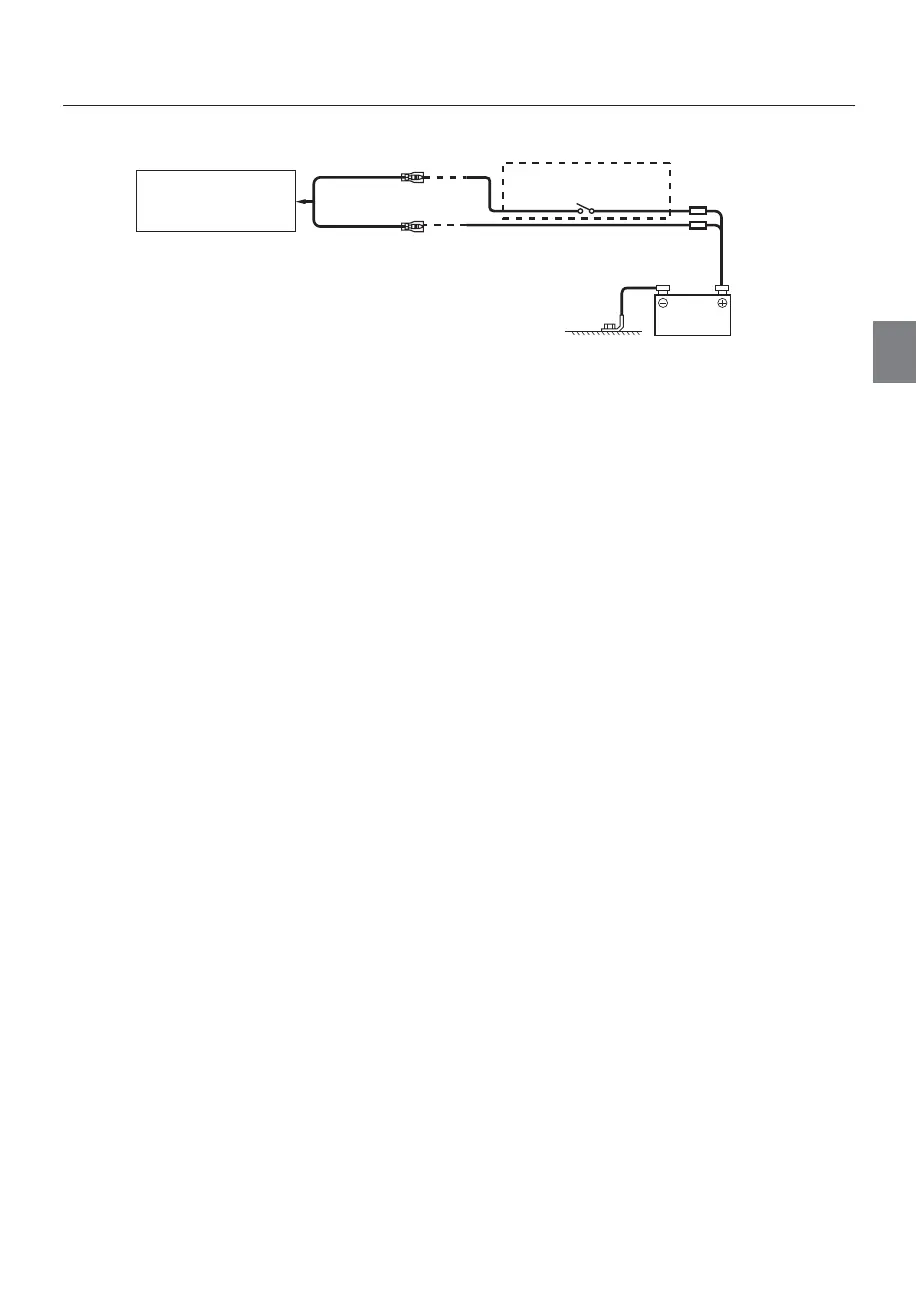

Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
Batterie
SICHERUNG (20A) (optional)
SICHERUNG (5 A)
(optional)
SPST-Schalter (optional)
(Gelb)
BATTERIE
(Rot)
ACC
iLX-W650BT
• Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen (separat erhältlichen)
SPST-Schalter (Single-Pole, Single-Throw) und über eine (separat erhältliche) Sicherung an.
• Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, dass das Gerät allein
verwendet wird.
• Wenn das Kabel für die geschaltete Spannungsversorgung (Zündung) des Geräts direkt an den Pluspol (+) der
Fahrzeugbatterie angeschlossen ist, nimmt das Gerät auch bei ausgeschaltetem Schalter etwas Strom (mehrere hundert
Milliampere) auf, und die Batterie kann entladen werden.
