11-RU

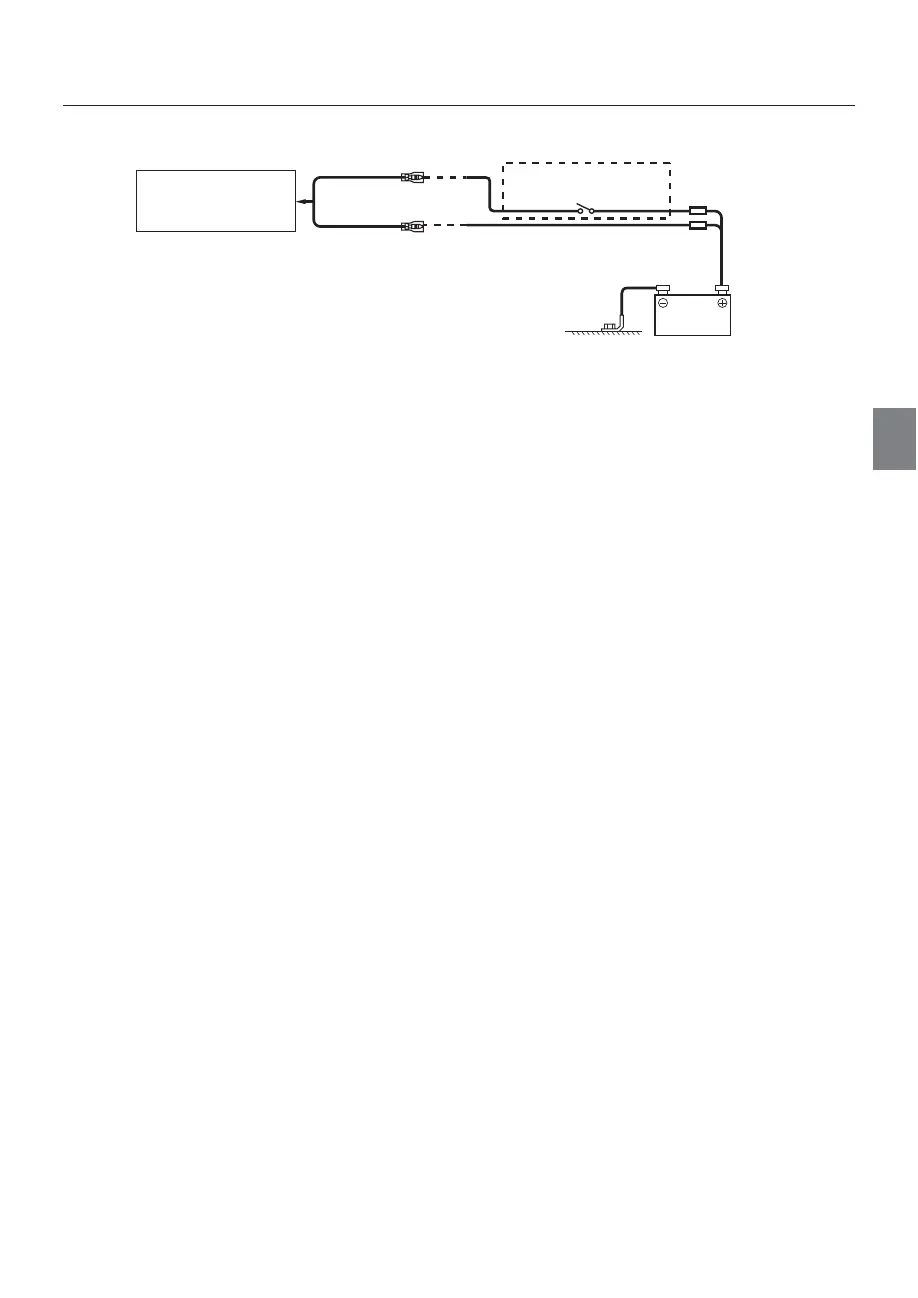

Схема подключения однополюсного переключателя (приобретается отдельно)
(Если источник питания ACC недоступен)
Аккуму-
лятор
ПРЕДОХРАНИТЕЛЬ (20A)
(приобретается отдельно)
ПРЕДОХРАНИТЕЛЬ
(5 A) (приобретается
отдельно)
ОДНОПОЛЮСНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
(приобретается отдельно)
(Желтый)
АККУМУЛЯТОР
(Красный)
АКК.
iLX-W650BT
• Если в автомобиле не установлен источник питания ACC, установите приобретаемые отдельно
Показанная переключатель и предохранитель.
• Показанные выше схема подключения и сила тока предохранителя применимы для индивидуального
использования устройства.
• Если провод коммутируемой цепи (зажигание) подключен непосредственно к положительной (+) клемме
аккумуляторной батареи автомобиля, устройство будет потреблять небольшой ток (несколько сотен
миллиампер) даже при выключенном питании, и аккумулятор может разрядиться.
