ALT #90801 - Page 3

#90801 Uniplex T. 2.3 1/2 thermostatic valve / Uniplex T. 2.3 valve thermostatique
alt-aqua.com
last revision:
16/08/2018

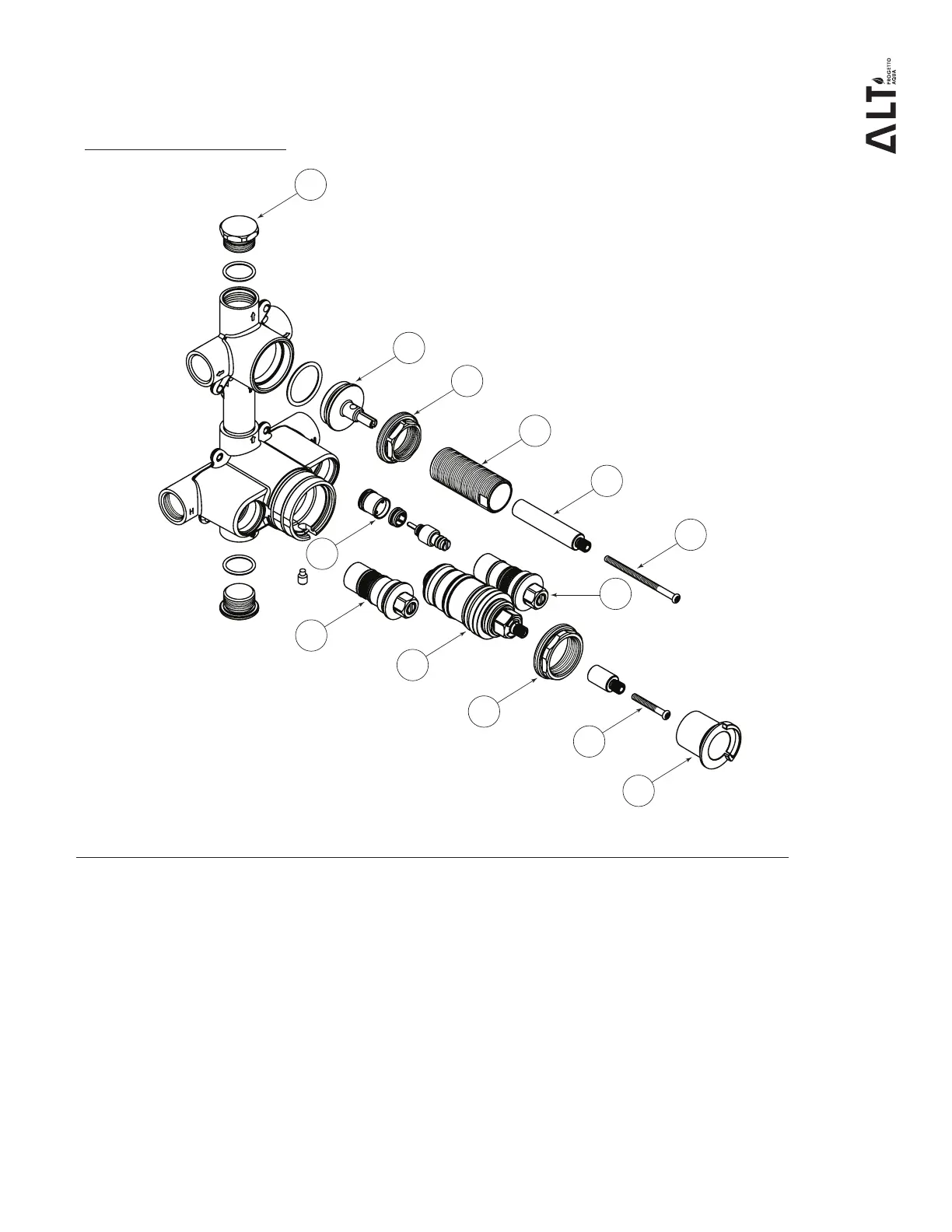

EXPLOSION PARTS / SCHÉMA DES PIÈCES
1 ALT7-60-819-00: 1/2 NPT Diverter plug / Bouchon du déviateur 1/2 NPT
2 ALT7-60-818-00: Diverter test cap (plastic) / Bouchon test pour déviateur (plastique)
3 ALT7-60-827-00: Diverter cartridge tigtening nut /Ecrou de retenue du déviateur
4 ALT7-60-828-00: M24X1 Diverter tube / Tube du déviateur M24X1
5 ALT7-60-826-00: Diverter broach extension / Extension du déviateur
6 ALT7-60-808-00: Screw for diverter extension / Vis pour l extension du déviateur
7 ALT7-60-837-00: Check valve HOT / Valve d'arrêt CHAUD
8 ALT7-60-838-00: Check valve COLD / Valve d'arrêt FROID
9 ALT7-60-817-00: Thermostatic cartridge / Cartouche thermostatique
10 ALT7-60-825-00: Thermostat broach extension / Extension du thermostat
11 ALT7-60-820-00: Screw for thermostatic broach extension / Vis pour l extension du thermostat
12 ALT7-60-824-00: Thermostatic temperature stop / Butée de la poignée thermostatique
13 ABFP-30-404-30: Check-valve / Clappet anti retour
VALVE COMPONENTS
COMPOSANTES DE LA VALVE
6
5
4
2
3
1
13
12
11
9
10
7
8
