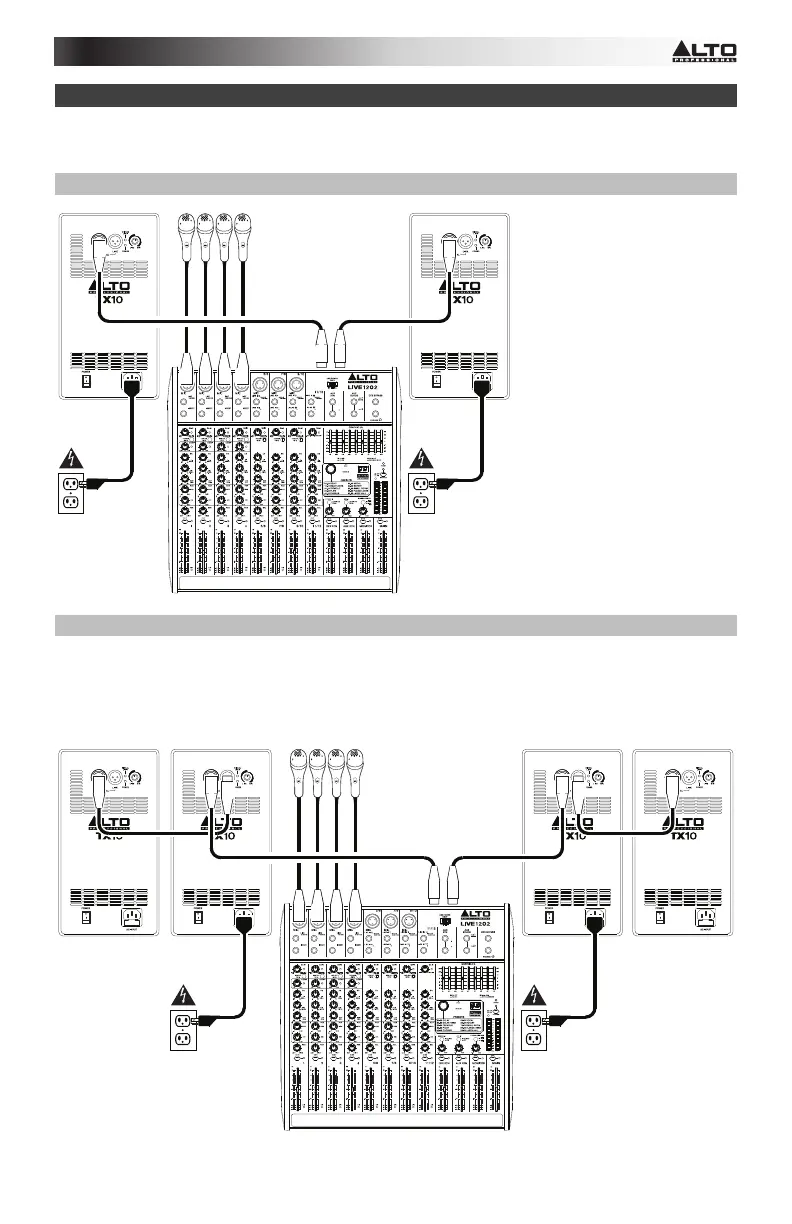

Schnellstart / Anschlussdiagramme
Hinweis: Teile, die nicht im Lieferumfang angegeben sind, sind separat erhältlich.
Beispiel A: 2 Lautsprecher
Verbinden Sie jeden
Hauptausgang Ihres Mixers
mit dem Eingang eines TX
Lautsprechers.
Beispiel B: 2 Lautsprecher, 2 Erweiterungen
Verbinden Sie jeden Hauptausgang Ihres Mixers mit dem Eingang eines TX Lautsprechers.
Verbinden Sie alle Link-Ausgänge Ihrer TX Lautsprecher mit den Eingängen Ihrer
Erweiterungslautsprecher.
Mixer
Stromversorgung
Mikrofone
Mixer
Stromversorgung
Mikrofone
(Hauptausgänge
des Mixers)
(Hauptausgänge
des Mixers)
Stromversorgung
Stromversorgung
