PE
N
L
L1
L2
N
PE
1
2
3
4
1
2
1 – електропривід
2 – вимикач

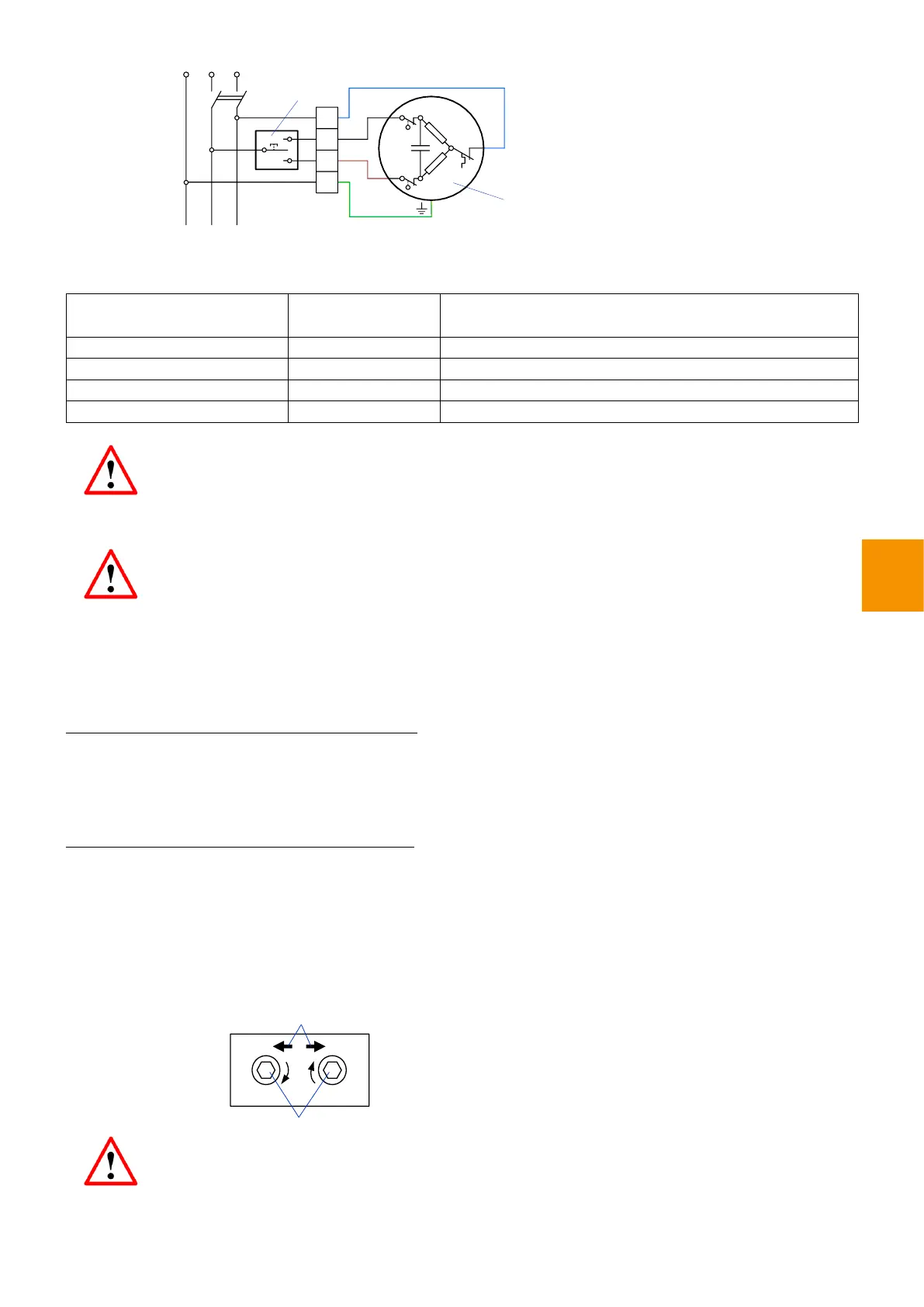

Малюнок 1. Схема електричного підключення
Таблиця 3. Позначення електричних підключень
Колір проводу кабелю
живлення приводу
Позначення
контакту
Призначення
синій
N
нульовий робочий провідник (нейтраль)
чорний
L1
фаза напрямку обертання 1
коричневий
L2
фаза напрямку обертання 2
жовто-зелений
PE
захисне заземлення
Якщо напрямок обертання вала приводу не збігається з необхідним, відключіть електричну
мережу та поміняйте місцями підключення фазних проводів L1 і L2.
4. НАЛАШТУВАННЯ КІНЦЕВИХ ПОЛОЖЕНЬ
Наведена нижче послідовність налаштування кінцевих положень дійсна для встановлення
приводу з правого та з лівого боків.
Налаштування кінцевих положень виконується за допомогою регулювальних гвинтів 1 на головній
частині приводу (Малюнок 2). Поруч із регулювальними гвинтами є стрілки 2, що позначають напрямок
обертання вала приводу (не плутати з напрямком руху полотна ролети!). Поворот регулювального гвинта,
що відповідає стрілці, в напрямку «+» збільшує тривалість обертання, поворот у напрямку «-» зменшує
тривалість обертання.
Налаштування верхнього кінцевого положення:
 Увімкнути привід на підйом полотна. Привід автоматично вимкнеться після спрацьовування вимикача
верхнього положення, не допустити при цьому руху краю полотна вище, ніж верхнє кінцеве положення.
 Не відпускаючи клавішу вимикача, обертанням регулювального гвинта в напрямку «+» добитися
досягнення полотном верхнього кінцевого положення.
Налаштування нижнього кінцевого положення:
 Увімкнути привід на опускання полотна та обертанням відповідного регулювального гвинта в
напрямку «-» добитися зупинення полотна, що не досягнуло нижнього кінцевого положення.
 Продовжити опускання полотна та обертанням регулювального гвинта в напрямку «+» добитися
досягнення полотном нижнього кінцевого положення.
Після налаштування кінцевих положень потрібно зробити пробний пуск і переконатися в правильності
встановлення їх налаштування. Якщо налаштування кінцевих положень неправильне, повторити
налаштування.
Малюнок 2. Налаштування кінцевих положень
Налаштування кінцевих положень виконується ключем з комплекту приводу.
Забороняється! використовувати для налаштування кінцевих положень електричний
інструмент!
+
+
-
-
