24
PE
N
L
L1
L2
N
PE
1
2
3
4
1
2
1 – napęd elektryczny
2 – wyłącznik

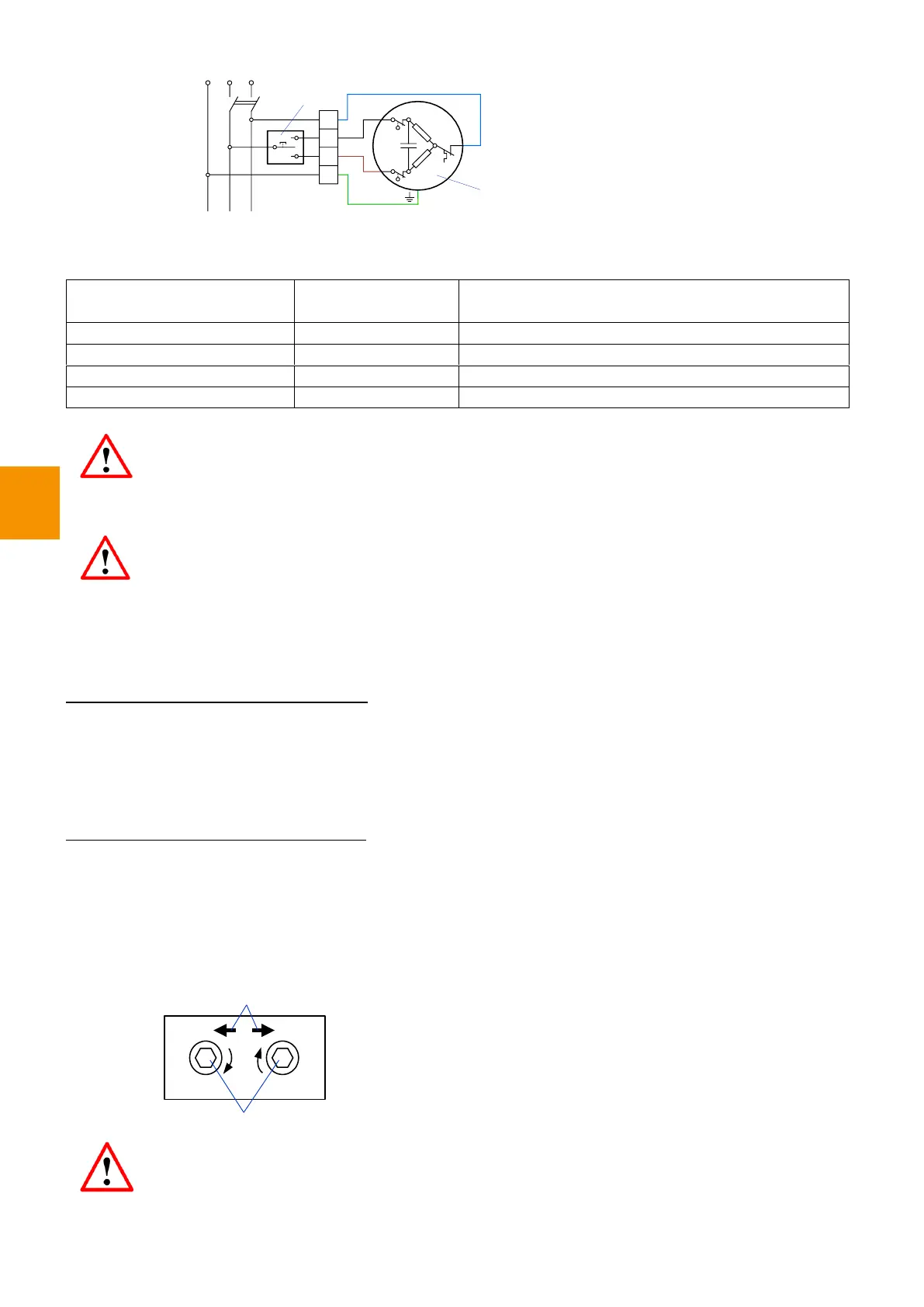

Rysunek 1. Schemat podłączenia elektrycznego
Tabela 3. Określenie podłączeń elektrycznych
Kolor żyły kabla
zasilającego napęd
Zaznaczenie
kontaktu
Przeznaczenie
niebieski
N
przewód neutralny (neutral)
czarny
L1
faza kierunku obracania 1
brązowy
L2
faza kierunku obracania 2
żółto-zielony
PE
Uziemienie ochronne
Jeśli kierunek obracania wału napędu nie jest odpowiedni, trzeba odłączyć zasilanie elektryczne i
zamienić miejscami podłączenie przewodów fazy L1 i L2.
4. USTAWIANIE POZYCJI KRAŃCOWYCH
Podana niżej kolejność ustawień pozycji krańcowych dotyczy montażu napędu po prawej i po lewej
stronie.
Ustawienia pozycji krańcowych są wykonywane za pomocą śrub regulacyjnych 1 na głowicy napędu (Rysunek
2). Obok śrub regulacyjnych są strzałki 2 oznaczające kierunek obracania wału napędu (nie mylić z kierunkiem
ruchu pancerza rolety!). Obrót odpowiedniej strzałce śruby w kierunku «+» zwiększa okres obracania; obrót w
kierunku «-» zmniejsza okres obracania.
Ustawiania górnego położenia krańcowego:
 Włączyć napęd w trybie podnoszącym pancerz w górę. Napęd wyłączy się automatycznie po
zadziałaniu wyłącznika położenia górnego, nie wolno przy tym pozwolić na ruch dolnej krawędzi
pancerza powyżej górnego położenia krańcowego.
 Naciskając nadal klawiszę wyłącznika, poprzez obracanie śruby regulacyjnej w kierunku «+» osiągnąć górne
położenie krańcowe pancerza.
Ustawiania dolnego położenia krańcowego:
 Włączyć napęd w trybie opuszczającym pancerz w dół i obracać odpowiednią śrubę regulacyjną w kierunku
«-» do zatrzymania się pancerza przed osiągnięciem dolnego położenia krańcowego.
 Kontynuować opuszczanie pancerza i obracając odpowiednią śrubę regulacyjną w kierunku «+» osiągnąć
dolne położenie krańcowe pancerza.
Po ustawienu pozycji krańcowych należy dokonać próbnego uruchomienia i upewnić się w ich poprawności.
Jeśli ustawienia położeń krańcowych nie są poprawne, należy powtórzyć procedurę ustawienia.
Rysunek 2. Ustawianie położeń krańcowych
Ustawianie pozycji krańcowych jest dokonywane za pomocą klucza z zestawu do napędu.
ZABRONIONE! wykorzystywanie do ustawienia położeń krańcowych urządzeń
elektrycznych!
+
+
-
-
2
1
PL
