1 – napęd elektryczny
2 – wyłącznik

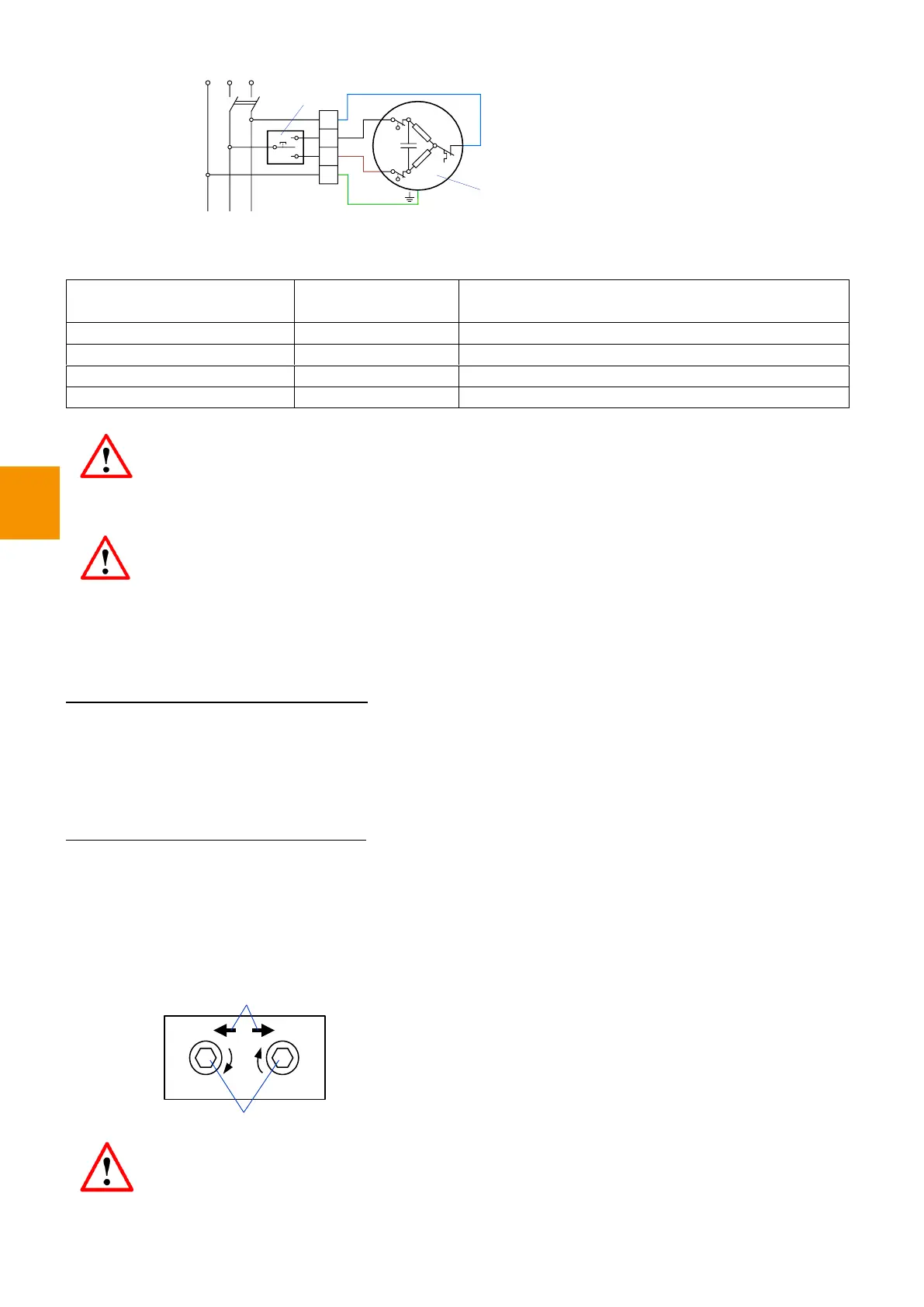

Rysunek 1. Schemat podłączenia elektrycznego
Tabela 3. Określenie podłączeń elektrycznych
Kolor żyły kabla
zasilającego napęd
przewód neutralny (neutral)
faza kierunku obracania 1
faza kierunku obracania 2
Jeśli kierunek obracania wału napędu nie jest odpowiedni, trzeba odłączyć zasilanie elektryczne i
zamienić miejscami podłączenie przewodów fazy L1 i L2.
4. USTAWIANIE POZYCJI KRAŃCOWYCH
Podana niżej kolejność ustawień pozycji krańcowych dotyczy montażu napędu po prawej i po lewej
stronie.
Ustawienia pozycji krańcowych są wykonywane za pomocą śrub regulacyjnych 1 na głowicy napędu (Rysunek
2). Obok śrub regulacyjnych są strzałki 2 oznaczające kierunek obracania wału napędu (nie mylić z kierunkiem
ruchu pancerza rolety!). Obrót odpowiedniej strzałce śruby w kierunku «+» zwiększa okres obracania; obrót w
kierunku «-» zmniejsza okres obracania.
Ustawiania górnego położenia krańcowego:
Włączyć napęd w trybie podnoszącym pancerz w górę. Napęd wyłączy się automatycznie po
zadziałaniu wyłącznika położenia górnego, nie wolno przy tym pozwolić na ruch dolnej krawędzi
pancerza powyżej górnego położenia krańcowego.
Naciskając nadal klawiszę wyłącznika, poprzez obracanie śruby regulacyjnej w kierunku «+» osiągnąć górne
położenie krańcowe pancerza.
Ustawiania dolnego położenia krańcowego:
Włączyć napęd w trybie opuszczającym pancerz w dół i obracać odpowiednią śrubę regulacyjną w kierunku
«-» do zatrzymania się pancerza przed osiągnięciem dolnego położenia krańcowego.
Kontynuować opuszczanie pancerza i obracając odpowiednią śrubę regulacyjną w kierunku «+» osiągnąć
dolne położenie krańcowe pancerza.
Po ustawienu pozycji krańcowych należy dokonać próbnego uruchomienia i upewnić się w ich poprawności.
Jeśli ustawienia położeń krańcowych nie są poprawne, należy powtórzyć procedurę ustawienia.
Rysunek 2. Ustawianie położeń krańcowych
Ustawianie pozycji krańcowych jest dokonywane za pomocą klucza z zestawu do napędu.
ZABRONIONE! wykorzystywanie do ustawienia położeń krańcowych urządzeń
elektrycznych!
