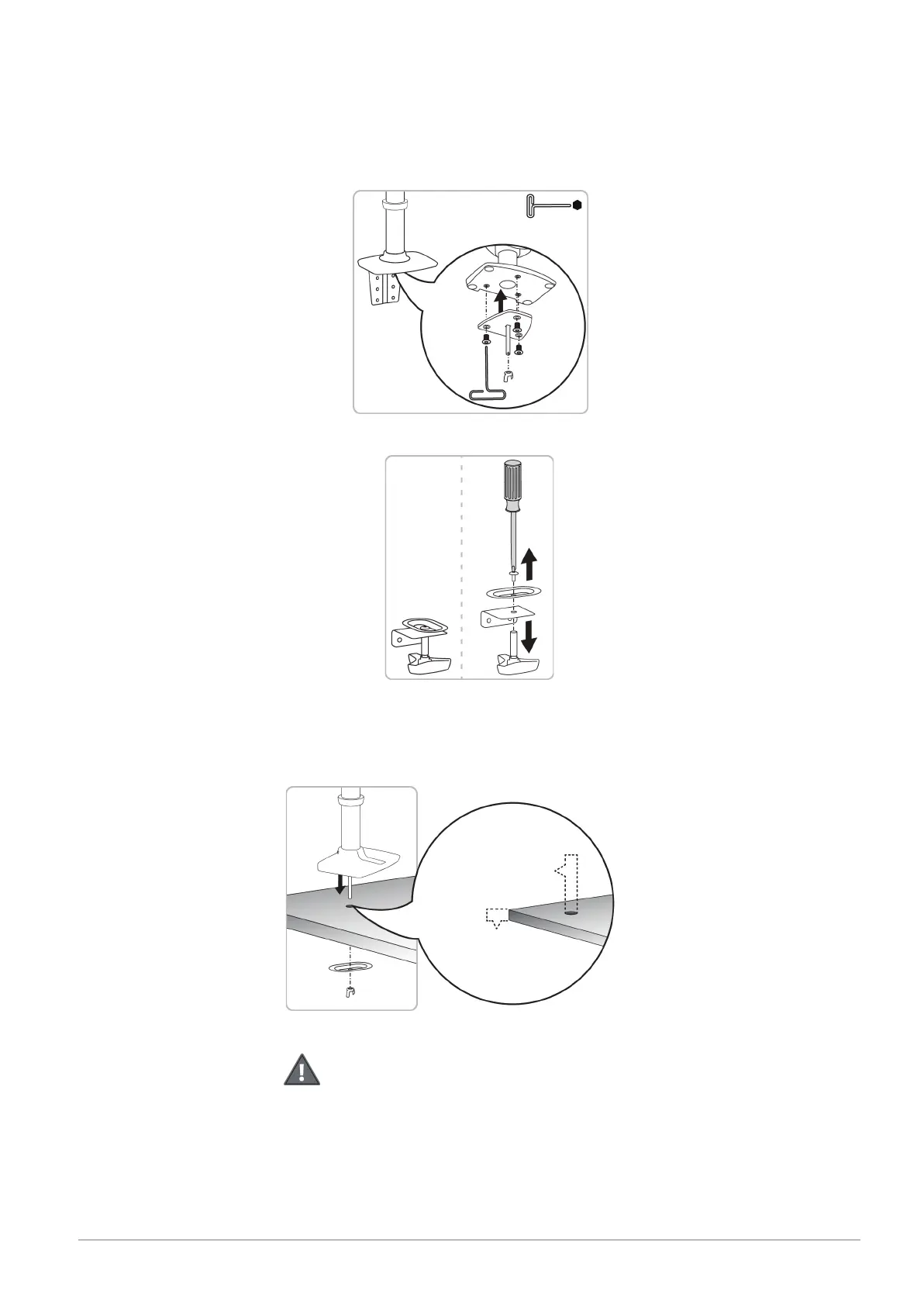

Étape D : Attachez la plaque de fixation passe-câble à la base avec les 3 vis que vous avez
enlevées du support pince.
Remarque : Si les vis ne sont pas au même niveau que la plaque de fixation passe-câble, la
plaque de fixation passe-câble est à l’envers. Retirez ces vis et la vis M8 x 7,62 cm (3 po),
tournez la plaque de fixation passe-câble de l’autre côté, puis remettez toutes les vis.
Étape E : Enlevez la plaque pince de l’ensemble pince en utilisant un tournevis cruciforme.
Étape F : Centrez la base sur le haut du trou dans la surface de montage, puis, à partir du
bas de la surface de montage, glissez la plaque pince que vous avez enlevée sur la vis
M8 x 7,62 cm (3 po). Attachez la plaque pince à la vis avec la vis papillon.
Remarque : La vis M8 x 7,62 cm (3 po) doit être centrée dans le trou.
Attention : Pour attacher l’attache de bras et
pour éviter tout dommage à l’équipement, la
base et la plaque pince doivent faire contact
avec la surface de montage sur les deux côtés
du trou.
4 mm
8 à 51 mm
(0,31 à 2 po)
57 mm
(2,25 po)
