50

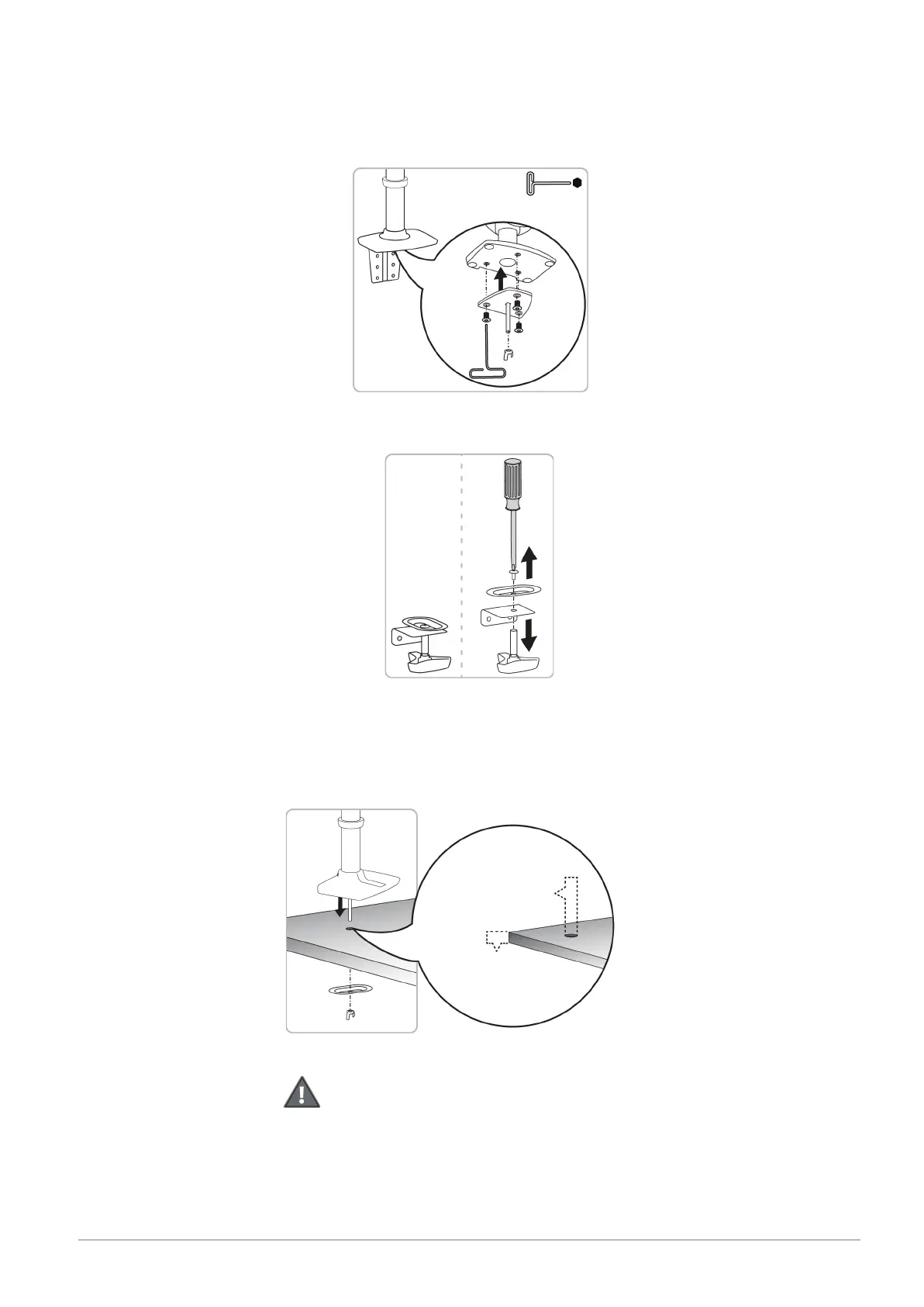

ステップ D: クランプブラケットから取り外したネジ 3 本を使用し、ベースにグロメットブラ
ケットを取り付けます。
注記：ネジがグロメットブラケットから見えない場合、グロメットブラケットは上下逆さまに
なっています。そのネジと M8 × 7.62 cm ネジを取り外し、グロメットブラケットをひっくり
返し、すべてのネジを付け直します。
ステップ E: プラスドライバーを使用して、クランプアセンブリからクランププレートを取り
外します。
ステップ F: 設置表面の穴の上に対しベースを中心に配置し、設置表面の裏側から M8 × 7.62
cm のネジを取り外したクランププレートをスライドして差し入れます。ウィングナットを使
用してネジに対してクランププレートを固定します。
注記：M8 × 7.62 cm ネジは穴の中心に配置しなければなりません。
注意：アームをしっかりと固定し、装備の損傷
を避けるため、ベースとクランププレートは設
置表面の穴の両面に接触していなければなりま
せん。
4 mm
8 ～ 51 mm
57 mm
