Supporto a morsetto da tavolo

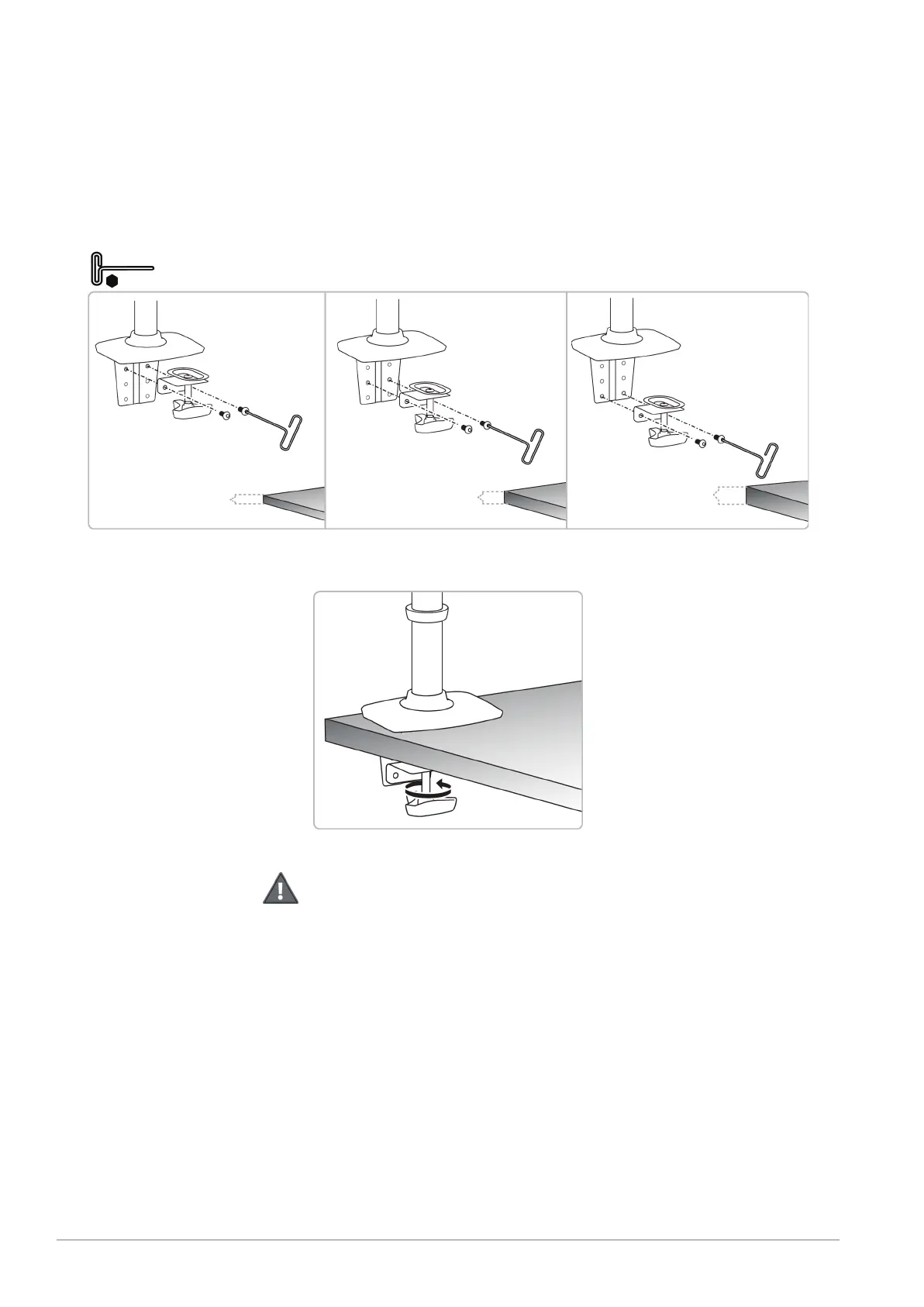

Fase A: Determinare lo spessore della superficie di montaggio, quindi utilizzare la chiave di
Allen da 4 mm per regolare la posizione dell’unità supporto a morsetto, se necessario.
• I fori per vite superiori sulla staffa a morsetto sono adatti ad una superficie di montaggio
con spessore inferiore a 1,6 cm.
• I fori per vite centrali sulla staffa a morsetto sono adatti ad una superficie di montaggio
con spessore tra 0,6 e 4,1 cm.
• I fori per vite inferiori sulla staffa a morsetto sono adatti ad una superficie di montaggio
con spessore tra 3,2 e 6,7 cm.
Fase B: Far scivolare l’unità supporto a morsetto sulla superficie di montaggio, quindi
stringere il morsetto.
Attenzione: Non far ruotare il monitor oltre il
bordo del tavolo. Il peso del monitor può far
ribaltare il tavolo.
<1 cm
da 1,2 a 3,56 cm
da 3,7 a 6,0 cm
Chiave di Allen da 4 mm
