77

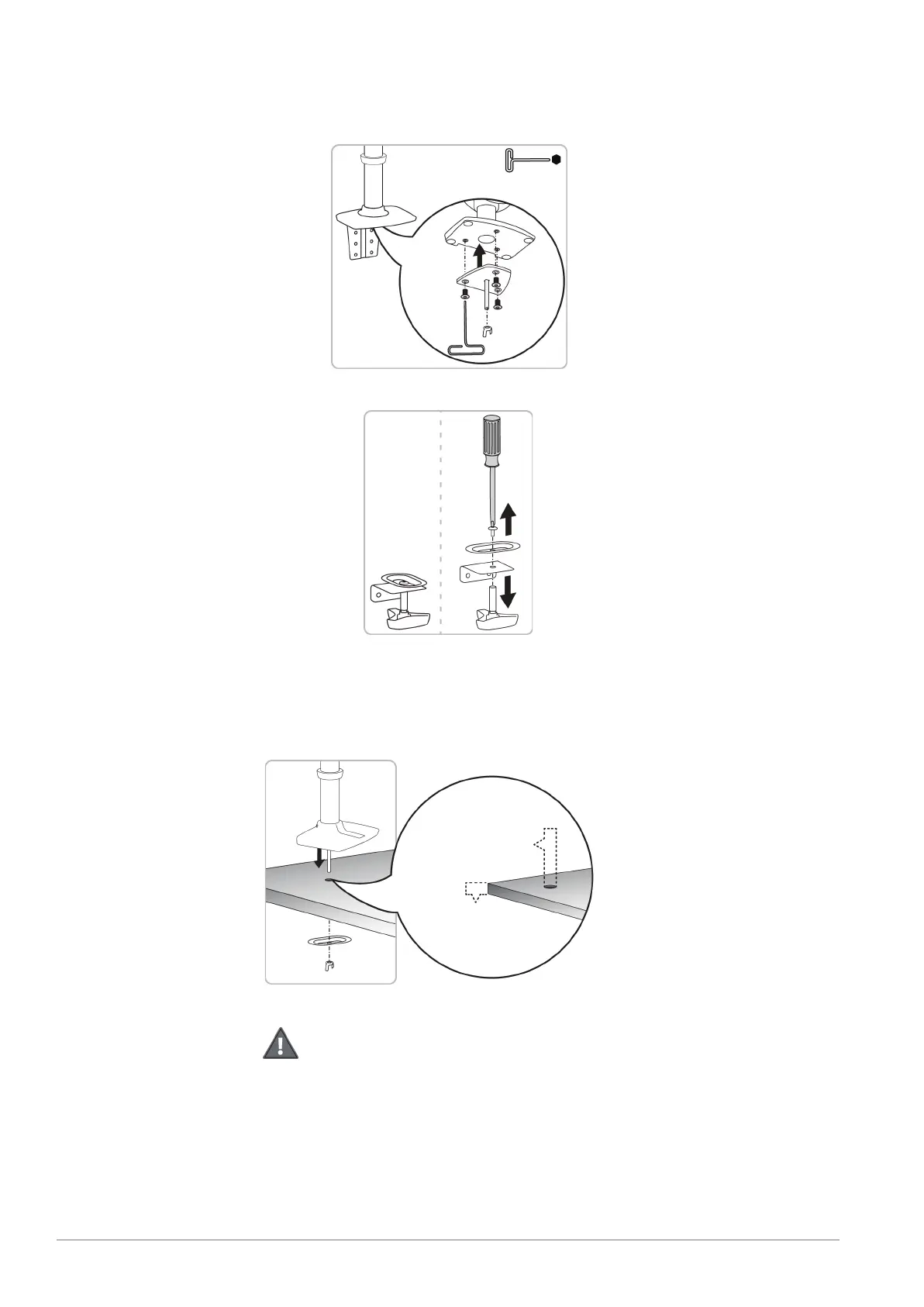

Fase D: Fissare la staffa anello di rinforzo alla base con le 3 viti rimosse dalla staffa a morsetto.
Nota: Se le viti non sono a livello della staffa anello di rinforzo, significa che quest’ultima è
montata a rovescio. Rimuovere queste viti e la vite M8 x 7,62 cm, girare la staffa anello di
rinforzo dall’altro lato, quindi riposizionare tutte le viti.
Fase E: Rimuovere la piastra a morsetto dall’unità morsetto utilizzando un cacciavite Phillips.
Fase F: Centrare la base sulla parte superiore del foro nella superficie di montaggio, quindi far
scivolare, dalla parte inferiore della superficie di montaggio, la piastra a morsetto
precedentemente rimossa sulla vite M8 x 7,62 cm. Fissare la piastra a morsetto alla vite con il
dado ad alette.
Nota: La vite M8 x 7,62 cm deve essere centrata nel foro.
Attenzione: Per fissare il braccio in maniera
sicura ed evitare danni all’attrezzatura, la base
e la piastra a morsetto devono essere a
contatto con la superficie di montaggio su
entrambi i lati del foro.
4 mm
da 8 a 51 mm
<57 mm
