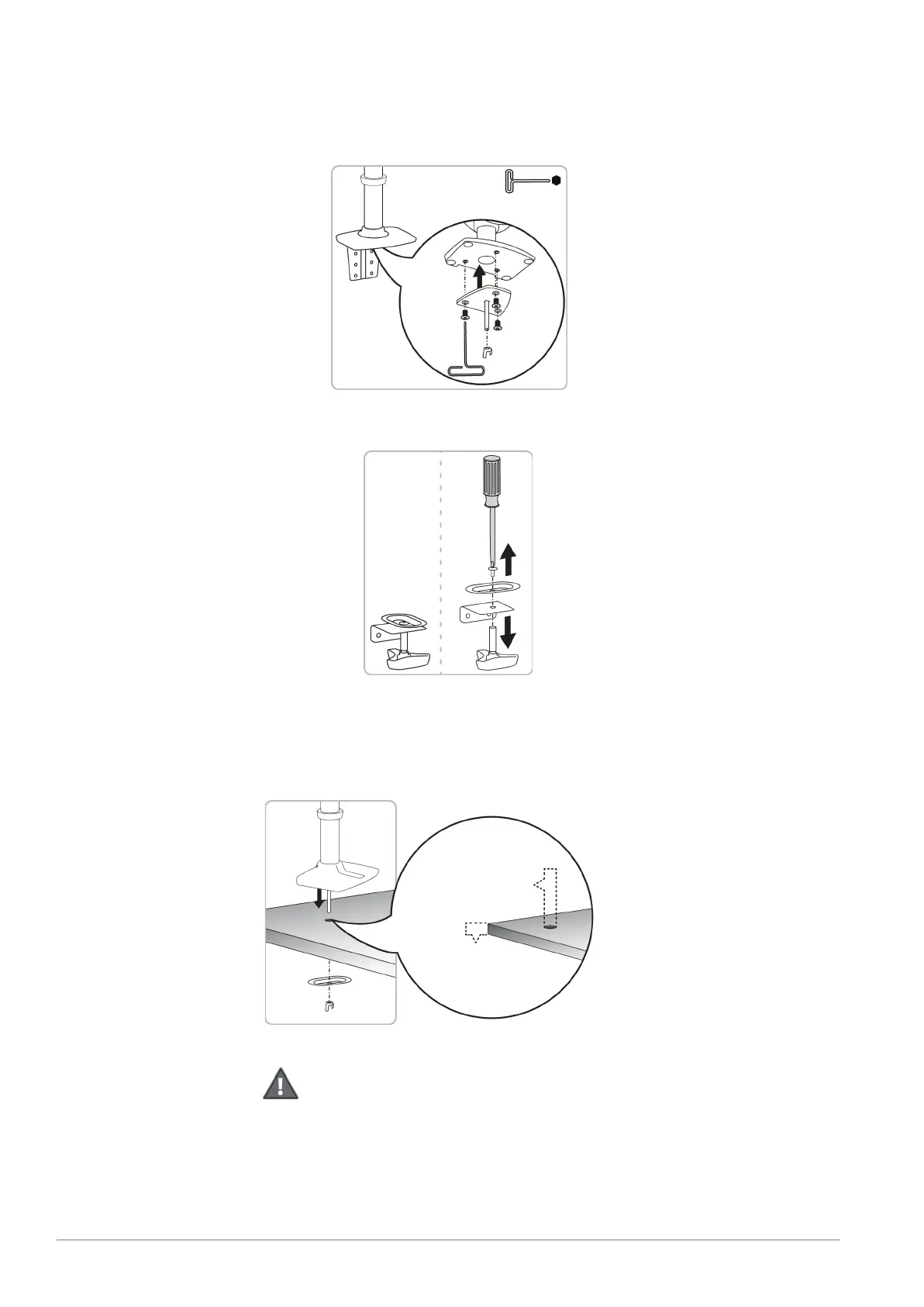

Paso D: Sujete el soporte perforado a la base con los tres tornillos que retiró del soporte de
pinza.
Nota: Si los tornillos no quedan al ras en el soporte perforado, quiere decir que éste se
encuentra en posición invertida. Retire estos tornillos y el tornillo M8 × 7,62 cm, dé la vuelta al
soporte perforado y, a continuación, vuelva a colocar todos los tornillos.
Paso E: Retire la placa de pinza del conjunto de pinza con ayuda de un destornillador de
estrella.
Paso F: Centre la base sobre la parte superior del orificio de la superficie montaje y, a
continuación, desde la parte inferior de la superficie montaje, deslice la placa de pinza retirada
anteriormente sobre el tornillo M8 x 7,62 cm. Sujete la placa de pinza al tornillo con la
palomilla.
Nota: El tornillo M8 × 7,62 cm debe quedar centrado en el orificio.
Precaución: Para garantizar la sujeción del
brazo y evitar daños en los equipos, la base y la
placa de pinza deben apoyarse en la superficie
de montaje a ambos lados del orificio.
4 mm
8 a 51 mm
57 mm
