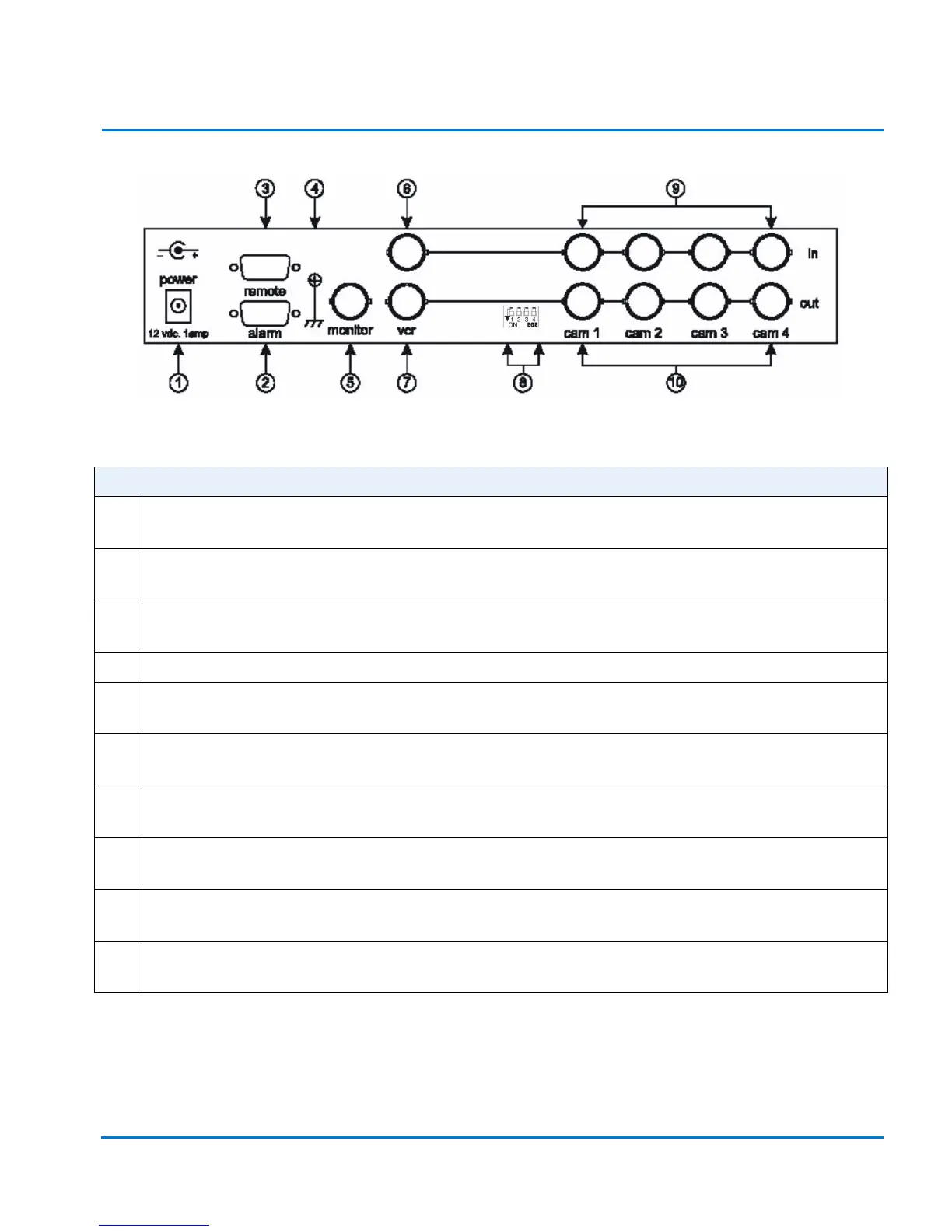

PROCESSEUR QUAD PREMIUM - CONNECTEURS DU PANNEAU ARRIÈRE
1 power [alimentation] — Connecteur d’entrée d’alimentation. Utilise seulement une
alimentation de 12 V c.c., centre positif.
2 alarm [alarme] — Connecteur DB9-P. Voir Attributions des broches du connecteur d'alarme
pour plus de détails.
3 remote [télécommande] — Connecteur DB9-S. Voir Attributions des broches du
connecteur de télécommande pour plus de détails.
4 terre — Borne de masse (connecteur avec vis à tête cruciforme).
5 monitor [moniteur] — Connecteur BNC. Livre une sortie d’affichage à un moniteur
fermé à 75 ohms.
6 vcr in [entrée] — Connecteur BNC. Accepte le signal vidéo du magnétoscope connecté
en vue d’une lecture.
7 vcr out [sortie] — Connecteur BNC. Émet un signal vidéo en quadravision à un
magnétoscope connecté.
8 Terminaison des caméras — Réglez la terminaison des caméras sur ON (Marche)
(75W) ou OFF (Arrêt) (HiZ)
9 cam 1-4 in [entrées] — Connecteurs BNC. Acceptent l’entrée vidéo. Fermés
automatiquement à 75 ohms.
10 cam 1-4 out [sorties] — Connecteurs BNC. Livrent la sortie vidéo. Fermés
automatiquement à 75 ohms.
