Processeurs Quad
5

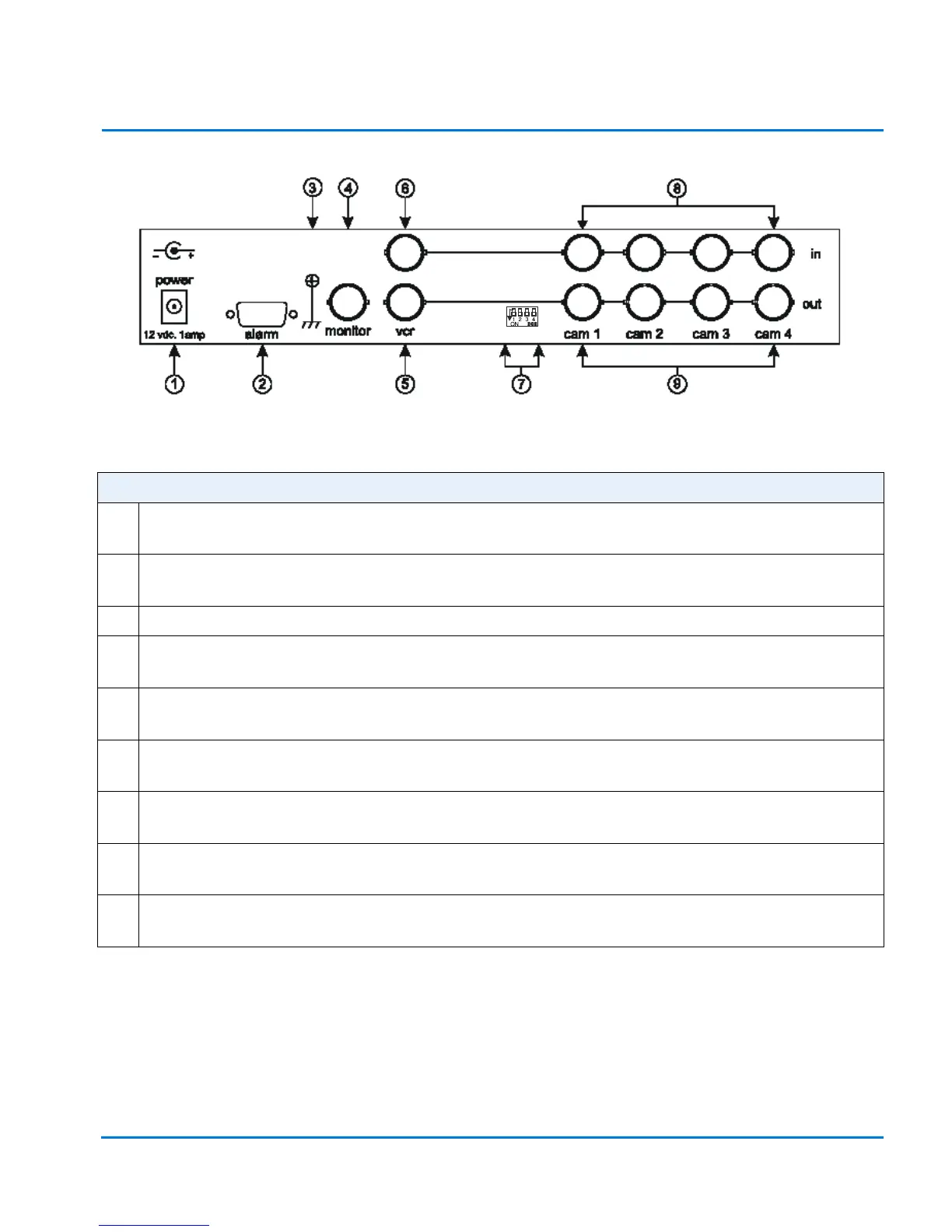

PROCESSEUR QUAD STANDARD — CONNECTEURS DU PANNEAU ARRIÈRE
1 power [alimentation] — Connecteur d’entrée d’alimentation. Utilise seulement une
alimentation de 12 V c.c., centre positif.
2 alarm [alarme] — Connecteur DB9-S. Voir Attributions des broches du connecteur d'alarme
pour plus de détails.
3terre — Borne de masse (connecteur avec vis à tête cruciforme).
4 monitor [moniteur] — Connecteur BNC. Livre une sortie d’affichage à un moniteur
fermé à 75 ohms.
5 vcr out [sortie] — Connecteur BNC. Émet un signal vidéo en quadravision à un
magnétoscope connecté..
6vcr in [entrée] — Connecteur BNC. Accepte le signal vidéo du magnétoscope connecté
en vue d’une lecture.
7 Terminaison des caméras — Réglez la terminaison des caméras sur ON (Marche)
(75W) ou OFF (Arrêt) (HiZ))
8 entrées cam 1–4 — Connecteurs BNC. Acceptent l’entrée vidéo. Fermés
automatiquement à 75 ohms.
9 sorties cam 1–4 — Connecteurs BNC. Livrent une sortie vidéo. Fermés
automatiquement à 75 ohms.
