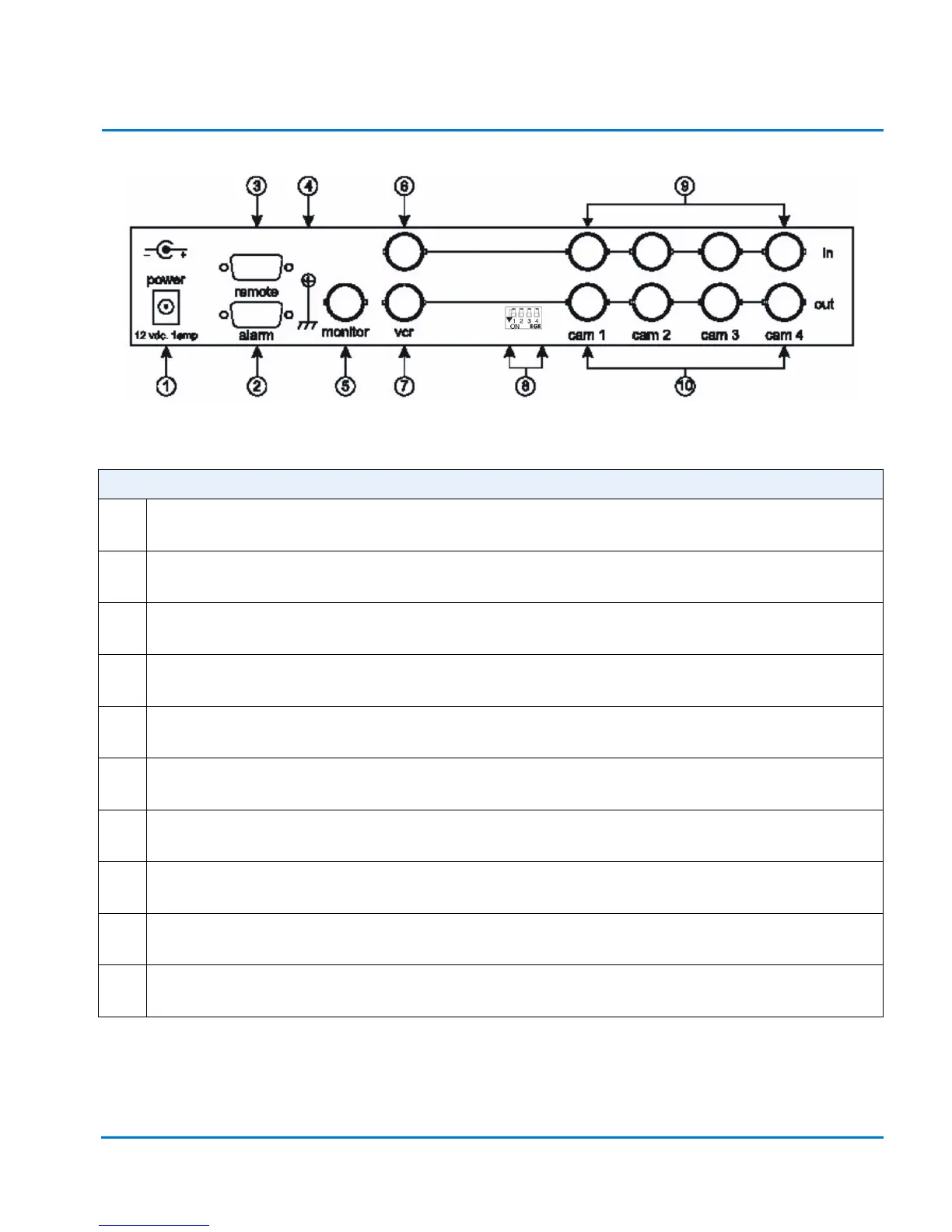

CONECTORES DEL PANEL POSTERIOR DEL PROCESADOR QUAD PREMIUM
1 power [alimentación] — Conector de entrada de alimentación. Utilice solamente una
fuente de alimentación de 12 V CC con el polo positivo en el centro..
2 alarm [alarma] — Conector DB9-P. Para más detalles, consulte Patillaje del Conector de
Alarma.
3 remote [remoto] — Conector DB9-S. Para más detalles, consulte Patillaje del Conector
Remoto.
4 ground [tierra] — Punto de conexión a tierra en la carcasa con conector de tornillo de
cruz (Philips).
5monitor — Conector BNC. Entrega la salida de la pantalla a un monitor terminado con
75 ohmios.
6 vcr in [entrada de vcr] — Conector BNC. Acepta las señales de vídeo procedentes de
un VCR conectado para la reproducción
7 vcr out [salida de vcr] — Conector BNC. Entrega señales de vídeo en formato
cuádruple a un VCR conectado..
8 camera termination [terminación de cámera] — Configure la terminación de cámera
ENCENDIDO (75
W) o APAGADO (HiZ)
9 cam 1-4 in [entrada cámara 1–4] — Conectores BNC. Aceptan entrada de vídeo.
Terminación automática a 75 ohmios.
10 cam 1-4 out [salida cámara 1–4] — Conectores BNC. Proporcionan salida de vídeo.
Terminación automática a 75 ohmios.
