Procesadores Cuádruples
5

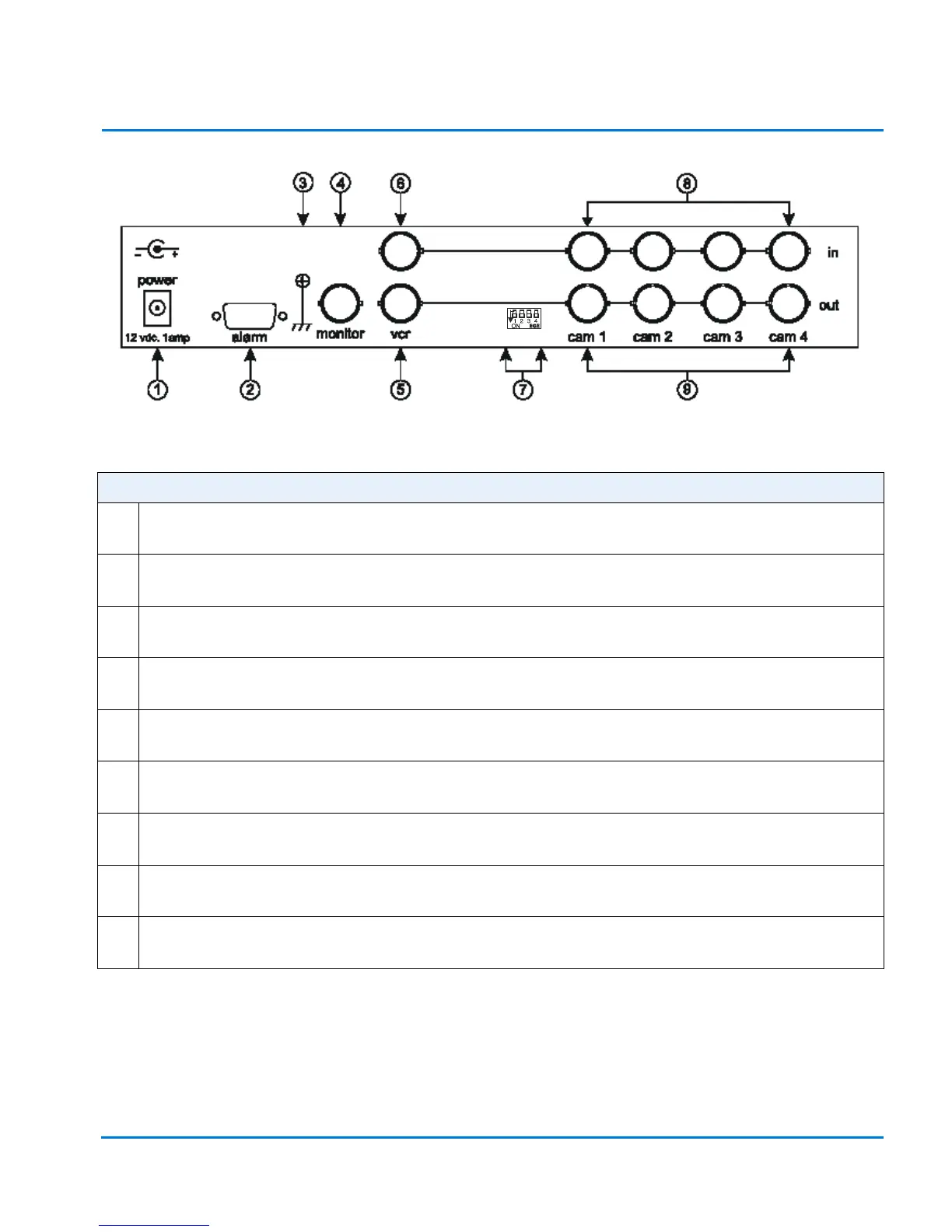

CONECTORES DEL PANEL POSTERIOR DEL PROCESADOR QUAD ESTÁNDAR
1 power [alimentación] — Conector de entrada de alimentación. Utilice solamente una
fuente de alimentación de 12 V CC con el polo positivo en el centro.
2 alarm [alarma] — Conector DB9-S. Para más detalles, consulte Patillaje del Conector de
Alarma.
3 ground [tierra] — Punto de conexión a tierra en la carcasa con conector de tornillo de
cruz (Philips).
4 monitor — Conector BNC. Entrega la salida de la pantalla a un monitor terminado con
75 ohmios.
5 vcr out [salida de vcr] — Conector BNC. Entrega señales de vídeo en formato
cuádruple a un VCR conectado.
6 vcr in [entrada de vcr] — Conector BNC. Acepta las señales de vídeo procedentes de
un VCR conectado para la reproducción.
7 camera termination [terminación de cámera]—Configure la terminación de cámera
ENCENDIDO (75
W) o APAGADO (HiZ)
8 cam 1-4 in — Conectores BNC. Aceptan entrada de vídeo. Terminación automática de
75 ohmios.
9 cam 1-4 out — Conectores BNC. Proporcionan salida de vídeo. Terminación
automática de 75 ohmios
