Quad-Prozessoren
3

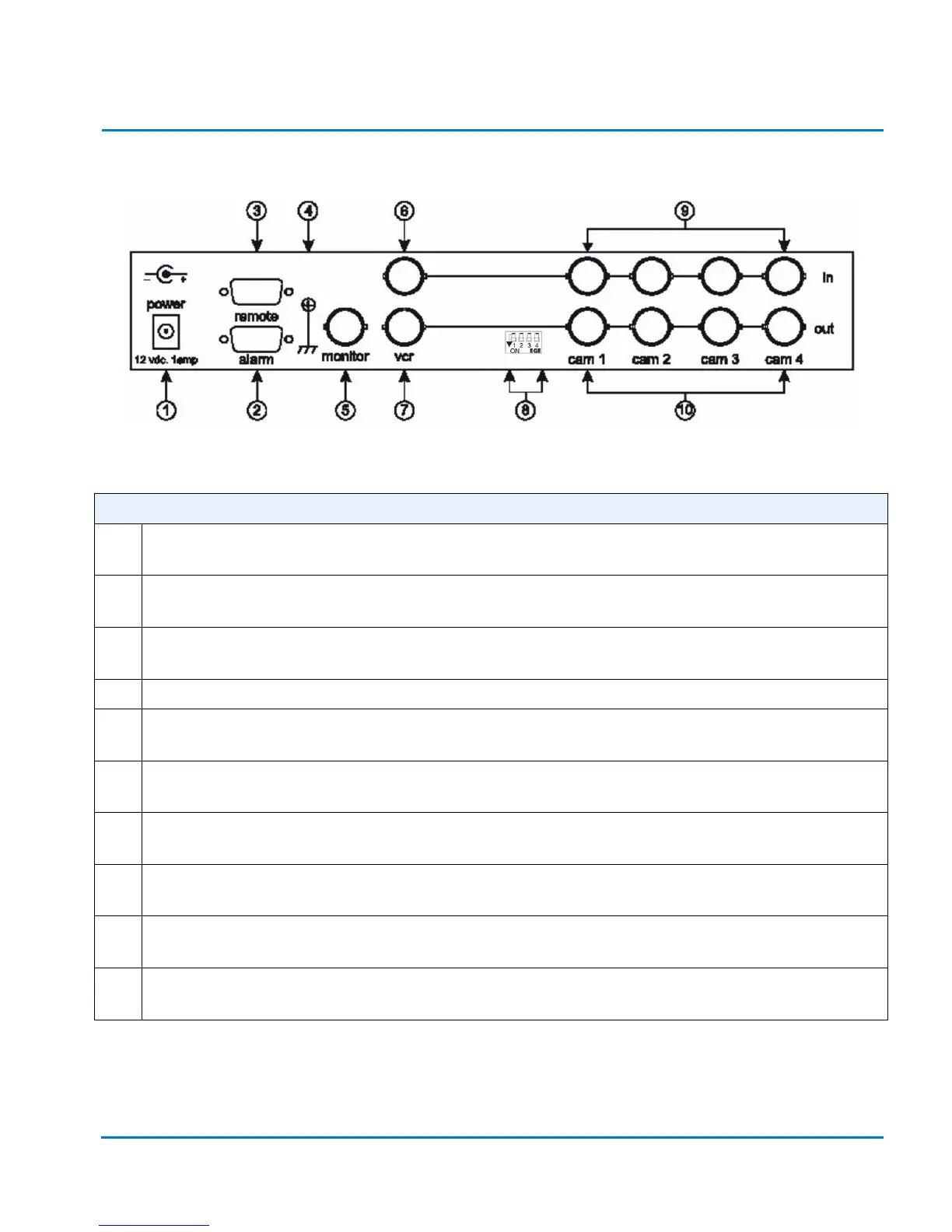

ANSCHLÜSSE AUF DER RÜCKSEITE (PREMIUM QUAD-PROZESSOR)
1power — Netzeingangsanschlüsse. Nur Netzteil mit 12 V Gleichstrom, mitte-positiv,
verwenden.
2alarm — DB9-P-Anschlüsse. Siehe Stiftzuweisung der Alarmanschlüsse in bezug auf
Einzelheiten.
3 remote — DB9-S-Anschlüsse. Siehe Stiftzuweisung der Fernanschlüsse in bezug auf
Einzelheiten.
4 ground — Gehäuseerdungsstelle mit Kreuzschlitzschraubanschluß.
5 monitor — BNC -Anschlüsse. Anzeigenausgang an einen Monitor mit einem
Endwiderstand von 75 Ohm.
6 vcr in — BNC-Anschlüsse. Annahme von Videosignalen von einem angeschlossenen
Aufzeichnungsgerät für die Wiedergabe.
7 vcr out — BNC-Anschlüsse. Liefert einVideosignal im Quad-Format an ein
angeschlossenes Aufzeichnungsgerät.
8 camera termination — Schalten Sie die Kameraterminierung EIN (75W) oder AUS
(HiZ).
9 cam 1-4 in — BNC-Anschlüsse. Annahme des Videoeingangs. Automatischer
Endwiderstand 75 Ohm.
10 cam 1-4 out — BNC-Anschlüsse. Ausgabe des Videoeingangs. Automatischer
Endwiderstand 75 Ohm.
