Processori a quad
5

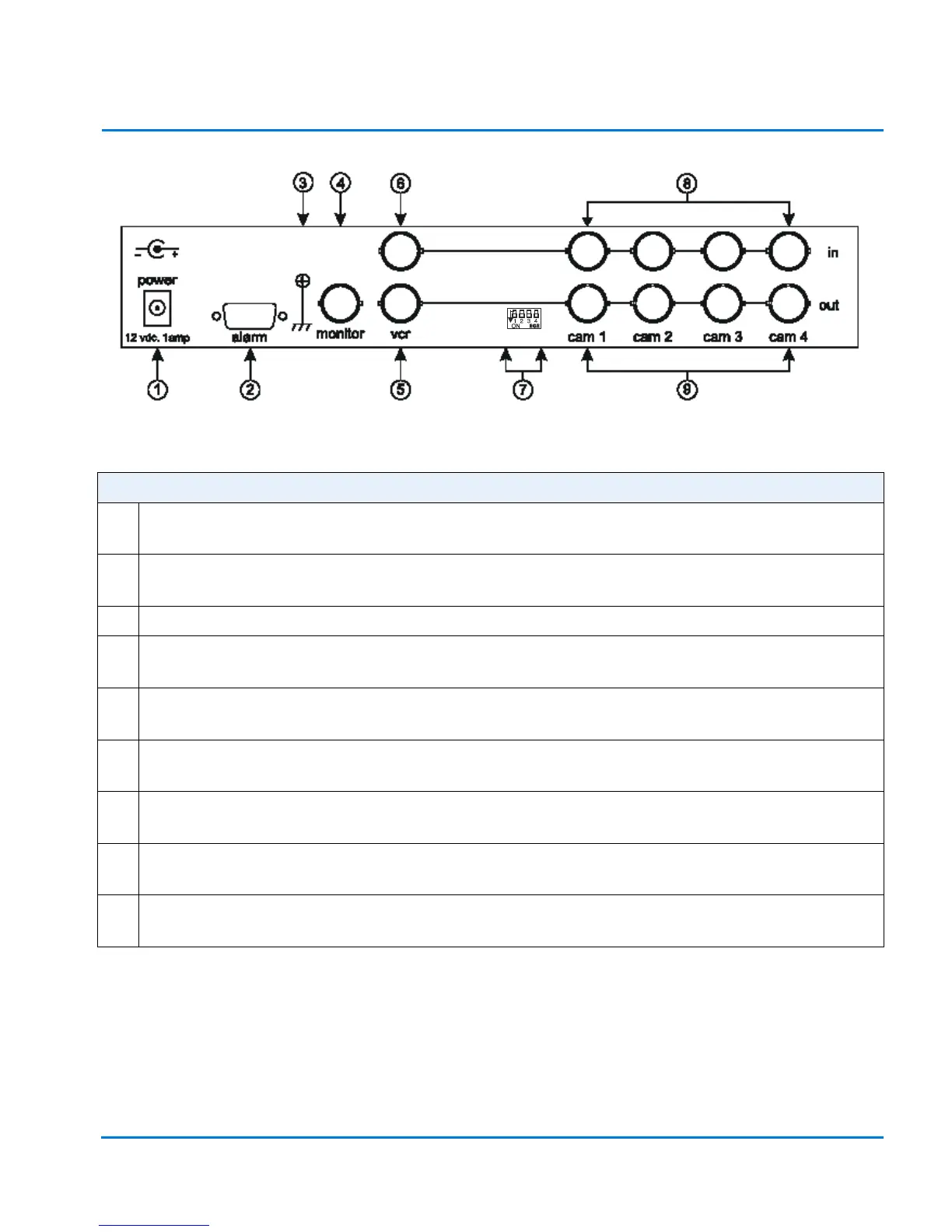

CONNETTORI DEL PANNELLO POSTERIORE DEI PROCESSORI A QUAD STANDARD
1power — Connettore di ingresso dell’alimentazione. Usare solo un alimentatore da 12 V
c.c. a centro positivo.
2 alarm — Connettore DB9-S. Per i dettagli, consulare l’assegnazione dei pin del connettore
d’allarme.
3 ground — Punto di massa dell’intelaiatura con connettore a vite con testa a croce.
4 monitor — Connettore BNC. Fornisce video in uscita per un monitor terminato a
75 ohm.
5 vcr out — Connettore BNC. Fornisce segnale video nel formato a quad a un
videoregistratore collegato.
6 vcr in — Connettore BNC. Accetta segnali video per la riproduzione da un
videoregistratore collegato.
7 camera termination — Impostare la terminazione della telecamera su ON (75 W) o OFF
(HiZ).
8 cam 1-4 in — Connettori BNC. Accettano l’ingresso video. Terminati automaticamente
a 75 ohm.
9 cam 1-4 out — Connettori BNC. Forniscono l’uscita video. Terminati automaticamente
a 75 ohm.
