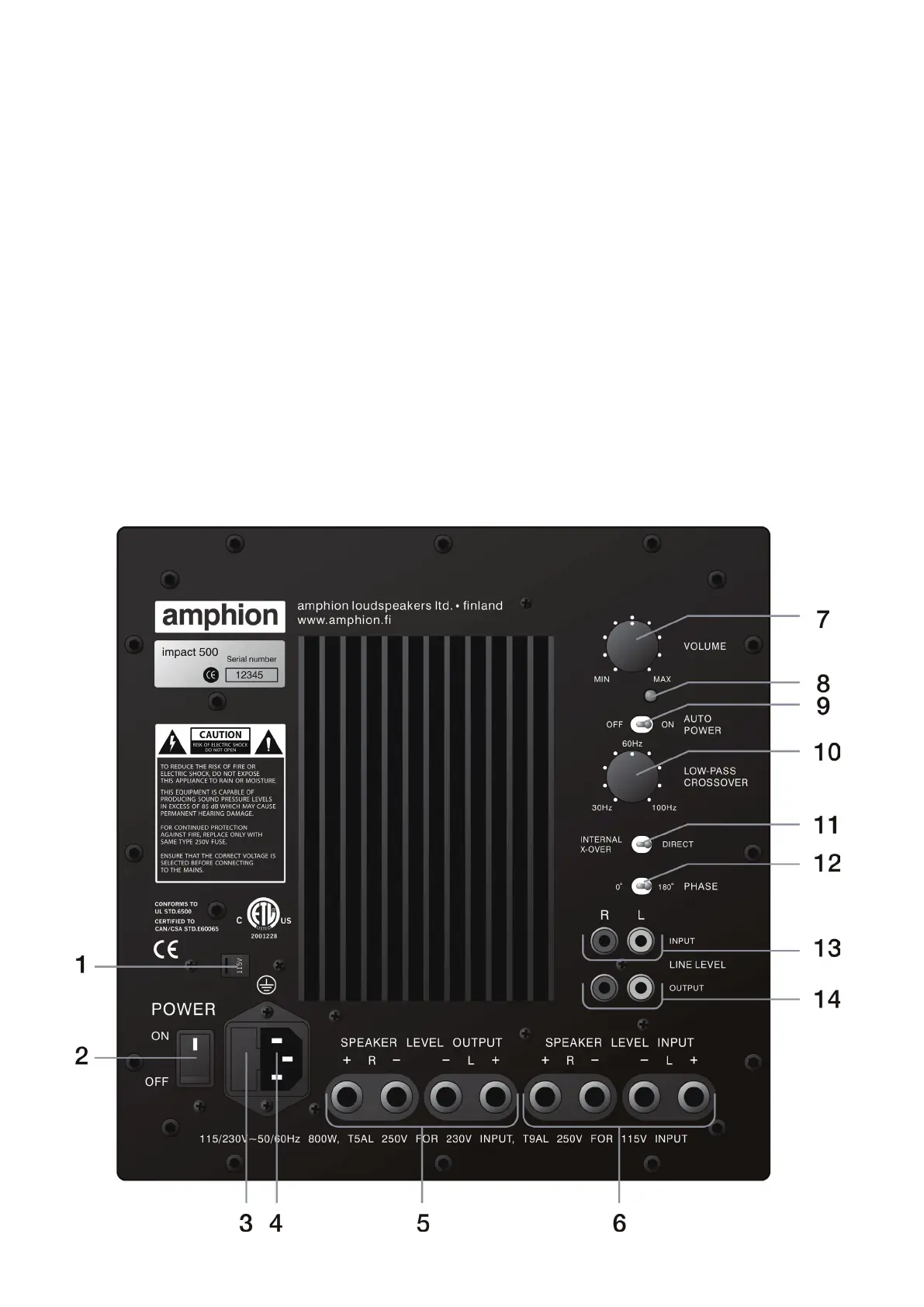

Connections and subwoofer controls
1. Mains voltage switch
2. Power switch
3. Fuse box *)
4. Power cord socket
5. Speakers out connection
6. Speakers in connection
7. Volume control
8. Indicator light (green=on, red=stand-by)
9. Auto-power-on switch **)
10. Low pass crossover adjustment
11. Subwoofer crossover adjustment by-pass switch
12. Phase switch
13. Line level input (RCA input)
14. Line level output (RCA output)
*) Subwoofer fuse is housed in a fuse box which is located in the power cord housing. The fuse box can be opened by pulling it out –
place a small screwdriver to the slot which is inside the opening of power cord socket housing. Always replace the burned fuse with
one of the same value. The correct values are also indicated in the subwoofer control panel.
**) Subwoofer is equipped with auto power-on function, which switches on the power when the subwoofer detects an incoming signal.
If no signal is detected in 10-15 minutes the subwoofer is switched off automatically. Auto power on is selected by placing the Auto-on
switch to ON position.
*) Laitteen sulake on virtakytkimen ja verkkojohdon liittimen välissä sijaitsevassa sulakepesässä. Sulakepesä avataan vetä-
mällä se ulos. Aseta esim. ruuvimeisseli verkkojohdon liittimen aukon vasemmassa reunassa olevaan pieneen syvennykseen
ja käännä sulakepesä varovasti ulos. Korvaa palanut sulake uudella T5AL 250V -sulakkeella.
**) Subwooferissa on mahdollisuus käyttää automaattista virran kytkentää, jolloin virta kytkeytyy automaattisesti päälle kun
subwoofer “haistaa” tulevan signaalin. Kun signaalia ei havaita 10-15 minuuttiin kytkeytyy subwoofer pois päältä. Automaat-
tinen virran kytkentä valitaan asettamalla kytkin asentoon ”ON”.
Liittimet ja säätimet
1 Verkkojännitteen valintakytkin
2 Virtakytkin
3 Sulakepesä *)
4 Verkkojohdon liitin
5 Kaiutinliitäntä lähtö
6 Kaiutinliitäntä tulo
7 Voimakkuuden säädin
8 Merkkivalo (vihreä=päällä, punainen=odotustila)
9 Automaattisen virran kytkennän valinta **)
10 Jakotaajuuden säädin
11 Säädettävän jakosuotimen ohituskytkin
12 Vaiheenkääntö kytkin
13 Linjatasoinen tulo (RCA input)
14 Linjatasoinen lähtö (RCA output)
