Amtra COMPACT SET 2000 - Page 16

COMPACT
SET
2000

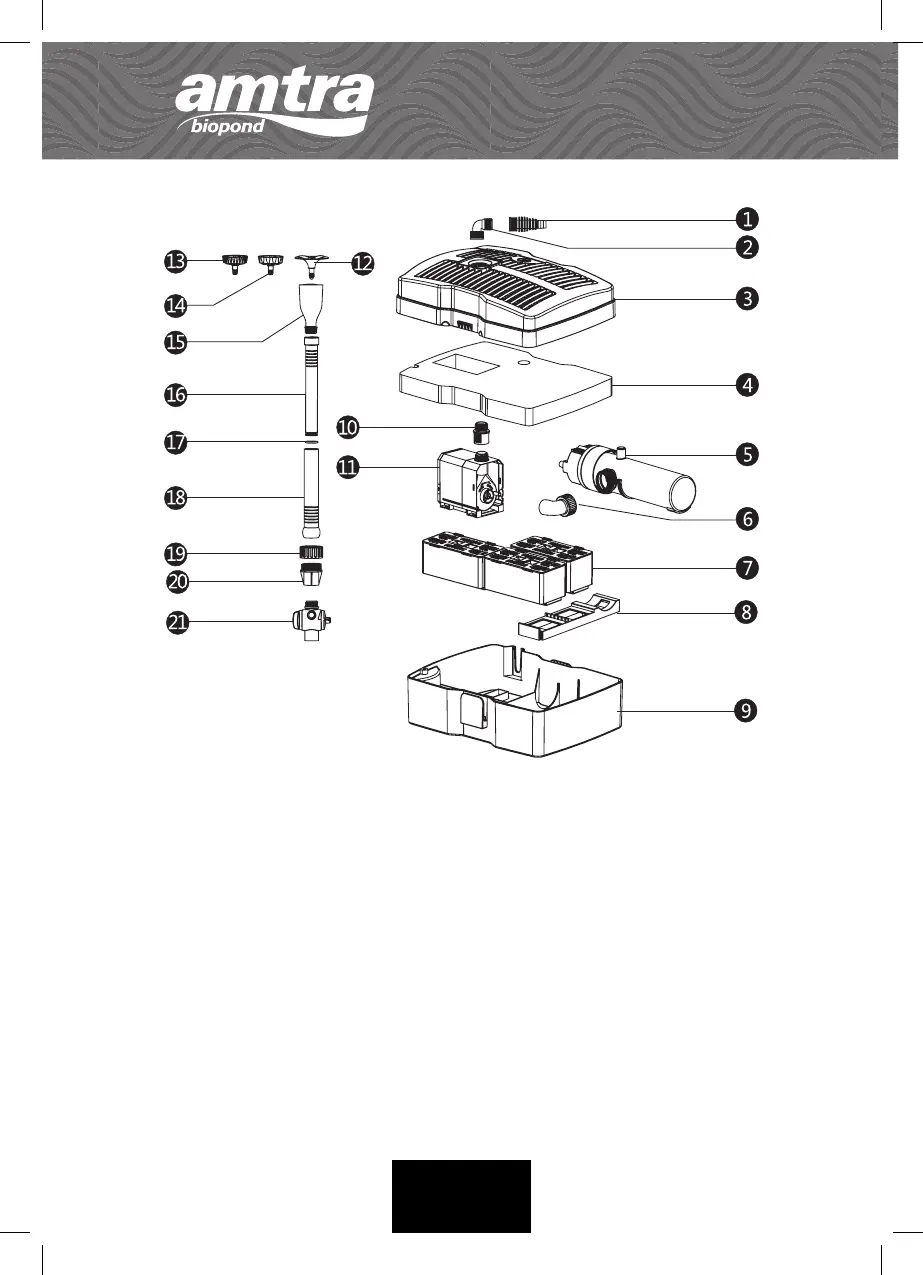

1. Raccord des tuyaux exibles
2. Raccord coudé
3. Coque grille
4. Eponge ltrante
5. Lampe UV-C
6. Raccord coudé
7. Récipient pour matériaux
ltrants biologiques
8. Conduit d’aspiration d’eau
9. Couvercle inférieur
10. Raccord de pompe
11. Pompe
12. Jeu d’eau
13. Jeu d’eau
14. Jeu d’eau
15. Base jeu d’eau
16. Tube
17. Joint torique
18. Tube
19. Bague d’écrou
20. Raccordement
21. Dérivateur avec robinets
FR
FIG.1
