Andersen E Series Application Guide

1
Interior

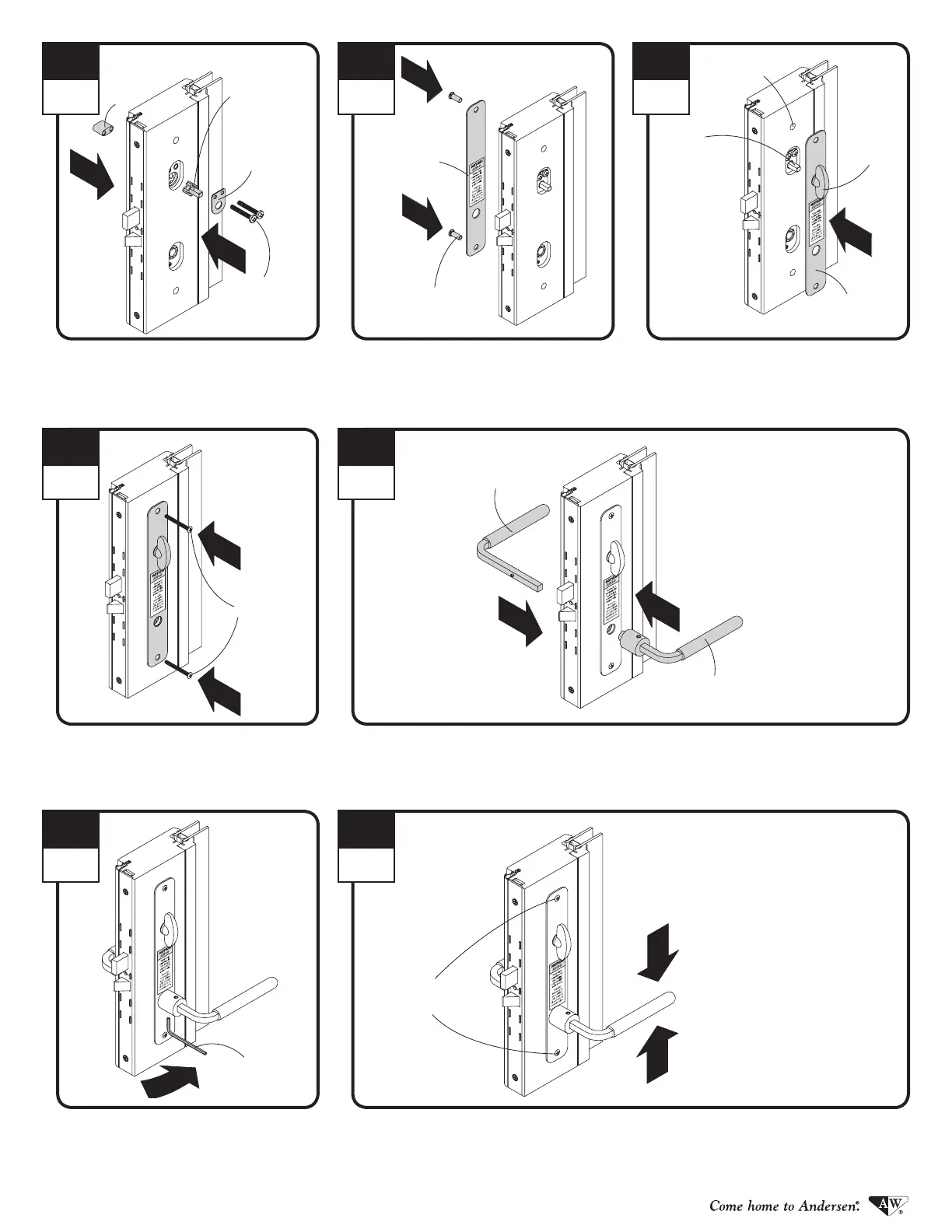

Insert lock actuator and attach limiting plate
to bolt retainer.
Inserte el accionador del cerrojo y conecte
la placa limitadora al dispositivo de
retención del perno.
Lock Actuator
Accionador del
cerrojo
2
Interior
Insert mounting studs in exterior escutcheon
plate and position to exterior side of panel.
Inserte los pernos de montaje en la placa del
escudete exterior y ubíquelos en el lado exterior
del panel.
Exterior
Escutcheon
Plate
Escudete
exterior
Mounting Stud
Perno de montaje
Escutcheon
Plate Bolts
Perno del
escudete
6
Interior
Tighten set screw using hex key. Finish
tightening escutcheon plate bolts.
Ajuste el tornillo de jación con una llave
hexagonal. Termine de ajustar los pernos de
escudete.
7
Interior
Check handle and lock operation. Loosen escutcheon plate bolts if handles do not operate smoothly.
Verique el funcionamiento de la manija y del cerrojo. Aoje los pernos de escudete si las manijas no
funcionan correctamente.
Hex Key
Llave hexagonal
Handles must return to
the horizontal position.
Las manijas deben volver
a la posición horizontal.
▶ Procedure is complete.
Se ha terminado el procedimiento
Limiting Plate
Placa limitadora
Limiting Plate
Bolts
Pernos de placa
limitadora
2
9020646
3
Interior
Position interior escutcheon plate over mount-
ing holes and t lock actuator into lock knob.
Coloque la placa del escudete interior sobre
los oricios de montaje.
Interior Escutcheon Plate
Escudete interior
Lock
Actuator
Accionador
del cerrojo
Lock Knob
Pomo del
cerrojo
Mounting Hole
Oricio de
montaje
4
Interior
Fasten plates using two escutcheon bolts.
Do not over tighten bolts.
Ajuste las placas con dos pernos de escudete.
No ajuste demasiado los pernos.
5
Interior
Insert exterior handle through hole in panel. Slide interior handle over spindle on exterior handle
and push together tightly.
Inserte la manija exterior a través del oricio en el panel. Deslice la manija interior sobe del
husillo en la manija exterior y empújelas juntas rmemente.
Interior Handle
Manija interior
Exterior Handle
Manija exterior
Handles must be pointing
toward glass.
Las manijas deben
apuntar hacia el vidrio.
Escutcheon Plate Bolts
Perno del escudete
Bolt Retainer
Dispositivo de
retención del
perno
