Antminer APW8 - 2.2 Power PCBA board layout

APW8 Power Supply Maintenance Guide
7

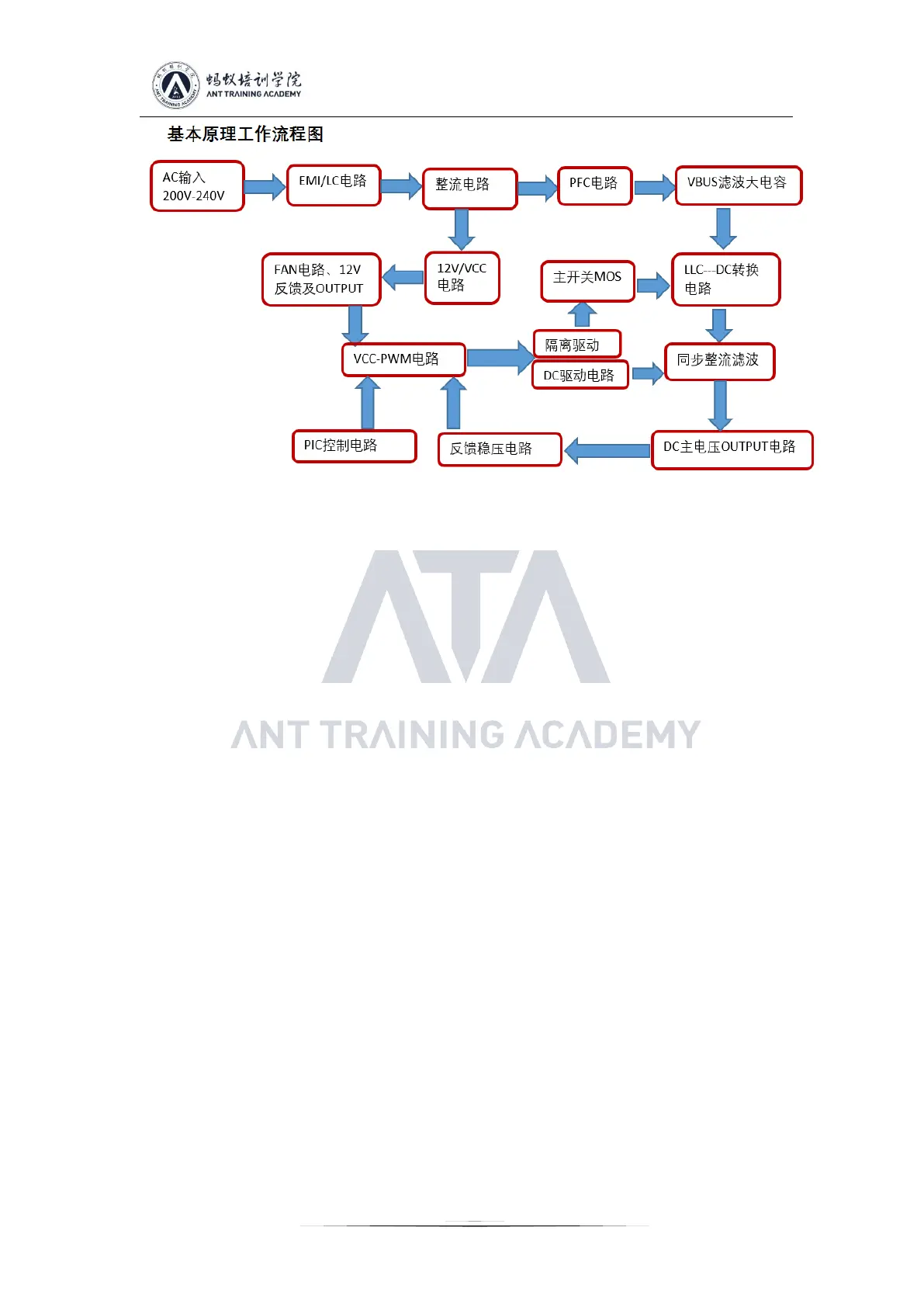

基本原理工作流程图：Basic principle work flow chart
AC 输入 200V- 240V：AC input of 200V-240V
EMI/LC 电路：EMI/LC circuit
整流电路：Rectifier circuit
PFC 电路：PFC circuit
VBUS 滤波大电容：VBUS filter large capacitor
FAN 电路、12V 反馈及 OUTPUT：FAN circuit, 12V feedback and OUTPUT
12V/VCC 电路：12V/VCC circuit
主开关 MOS：Main switch MOS
LLC--DC 转换电路：LLC--DC switching circuit
VCC- PWM 电路：VCC-PWM circuit
隔离驱动：Isolation drive
DC 驱动电路：DC drive circuit
同步整流滤波：Synchronous rectification filter
PIC 控制电路：PIC control circuit
反馈稳压电路：Feedback regulator circuit
DC 主电压 OUTPUT 电路：DC main voltage OUTPUT circuit
2.2 Power PCBA board layout
