Fig.7

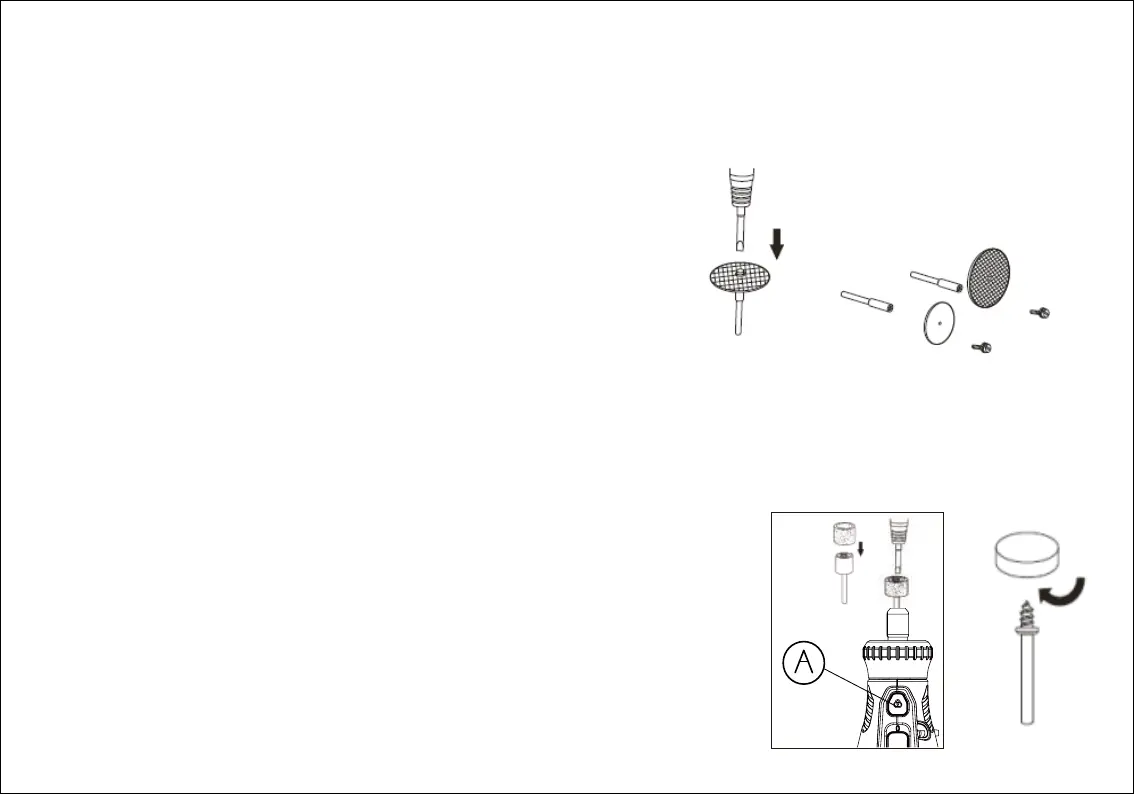

Usando Mandriles
Los tipos más comunes de mandril para usar con esta herramienta son el mandril estándar que se usa con corte
discos, muelas abrasivas, muelas de esmeril y muelas de corte. Los mandriles de tornillo se utilizan con ruedas de pulido.
y tambores de pulido. El mandril de tambor se utiliza con tambores de lijado.
Instalar:
-
Si usa el mandril estándar:
-
-
-
-
-
NOTA: La arandela del mandril debe colocarse entre el tornillo del mandril y el accesorio.
-
Si usa el mandril del tambor:
-
-
Si usa el mandril de tornillo:
-
-
Instale el mandril.
Mantenga pulsado el bloqueo del eje (A).
Inserte el extremo de la ranura de la llave proporcionada en la ranura
encima del mandril y desenroscar.
Retire el tornillo del mandril y la arandela.
Coloque el accesorio deseado sobre el eje del mandril y alinee el orificio del accesorio con el orificio del mandril.
Inserte el tornillo del mandril con la arandela a través de los orificios del eje del mandril y del accesorio.
Apriete con la llave suministrada (Figura 7).
Alinee el tambor de lijado del tamaño apropiado sobre el mandril y empuje hacia abajo para
cubra completamente el extremo del tambor del mandril.
Inserte el extremo de la ranura de la llave provista en la ranura en la parte superior de la Fig.8
mandril y apriete el tornillo en la cabeza del mandril del tambor para expandir el
tambor y sujete firmemente el tambor de lijado en su lugar (Figura 8).
Alinee el orificio del accesorio deseado con la cabeza del tornillo del mandril.
Atornille el accesorio en el mandril girándolo en sentido horario hasta que quede fijo (Figura 9).
- 58 -
Fig.9
Fig.8
