3. Produktmontering
För enklare transport och förvaring är huvudenheten, golvmunstycket, aluminiumrörenheten,
laddarstativet, det kombinerade munstycket och fogmunstycket separat förpackade, då de är relativt
stora. Monteringsstegen nedan ska följas när produkten används för första gången.

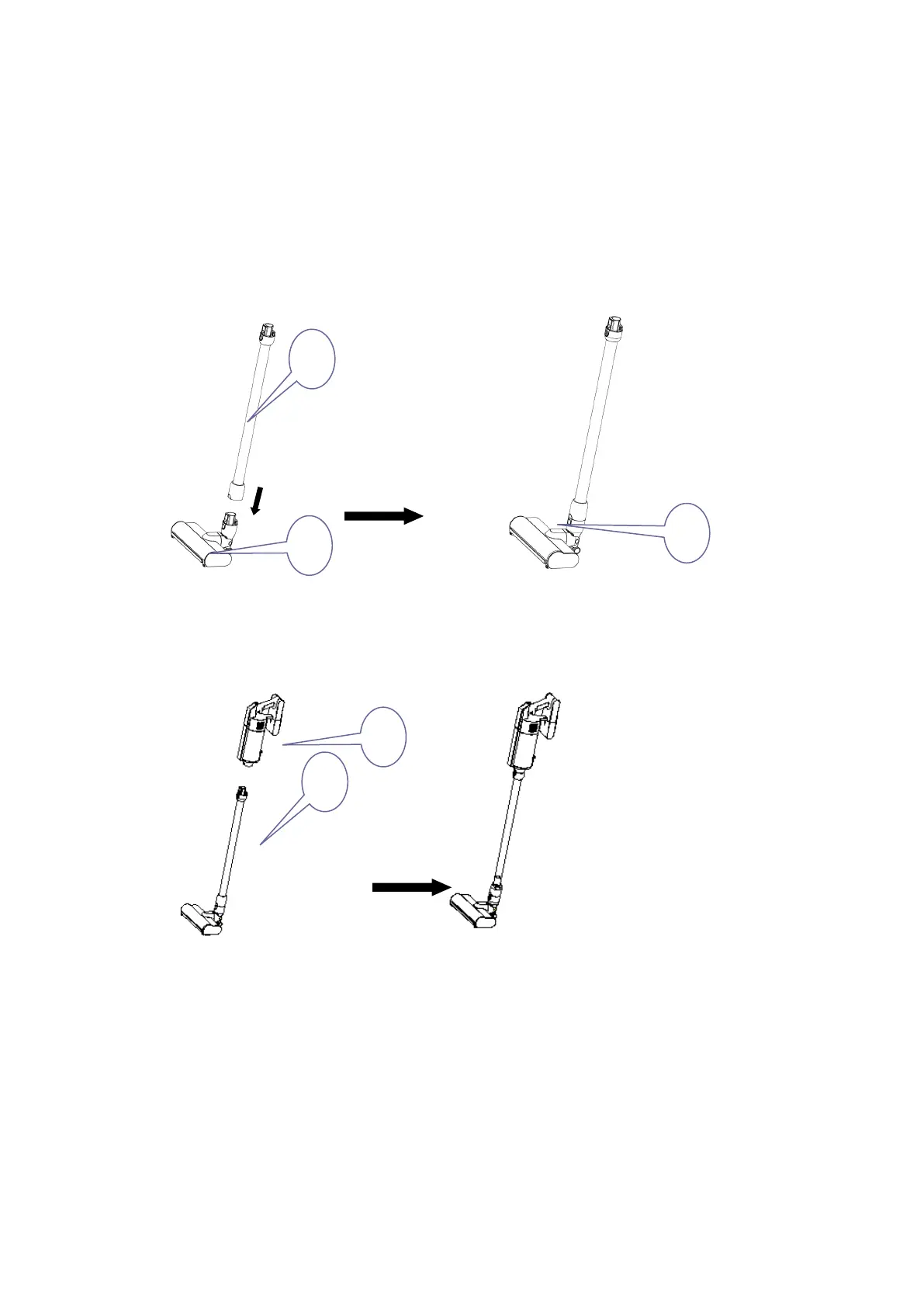

3.1 Montering av aluminiumrör och golvmunstycke
Sätt fast aluminiumröret (nr 1) i golvmunstyckets koppling (nr 2) så som visas nedan, så att
frikopplingsknappen (nr 3) klickar på plats. Se figur 3-1 och 3-2.
3.2 Montering av aluminiumrör och huvudenhet
För in aluminiumröret (nr 2) och det monterade golvmunstycket i luftinloppet på huvudenheten (nr 2)
så som visas nedan, tills frikopplingsknappen klickar på plats. Se figur 3-3 och 3-4.
3.3 Installation av laddarstativ
Ta loss laddarstativets fäste (nr 2). Placera laddarstativets fäste (nr 2) på vald väggyta. Montera det
sedan t i väggen med fyra M4*30-skruvar. Skjut ned laddarstativet (nr 2) i laddarstativets fäste (nr 2). Se
figur 3-5.
Laddarkontakten (nr 4) förs in i laddarstativet (nr 1). Figur 3-6 nedan visar laddarstativet efter att det har
monterats.
Laddarens strömsladd kan lindas upp på baksidan av laddarstativet när den inte används. Se figur 3-7.
Det kombinerade munstycket och fogmunstycket kan också förvaras på väggfästet när de inte används.
Se figur 3-8.
