3. Tuotteen kokoaminen
Kuljetuksen ja varastoinnin helpottamiseksi pääyksikkö, lattiaharjapää, alumiiniputkikokoonpano,
laturin jalusta, 2in1-harjapää ja rakotyökalu on pakattu vastaavasti suhteellisen suuren koon vuoksi.
Huomioithan, että käyttäjien on noudatettava alla olevia kokoonpanovaiheita, kun he käyttävät
tuotetta ensimmäistä kertaa.
3.1 Alumiiniputken ja lattiapään kokoaminen

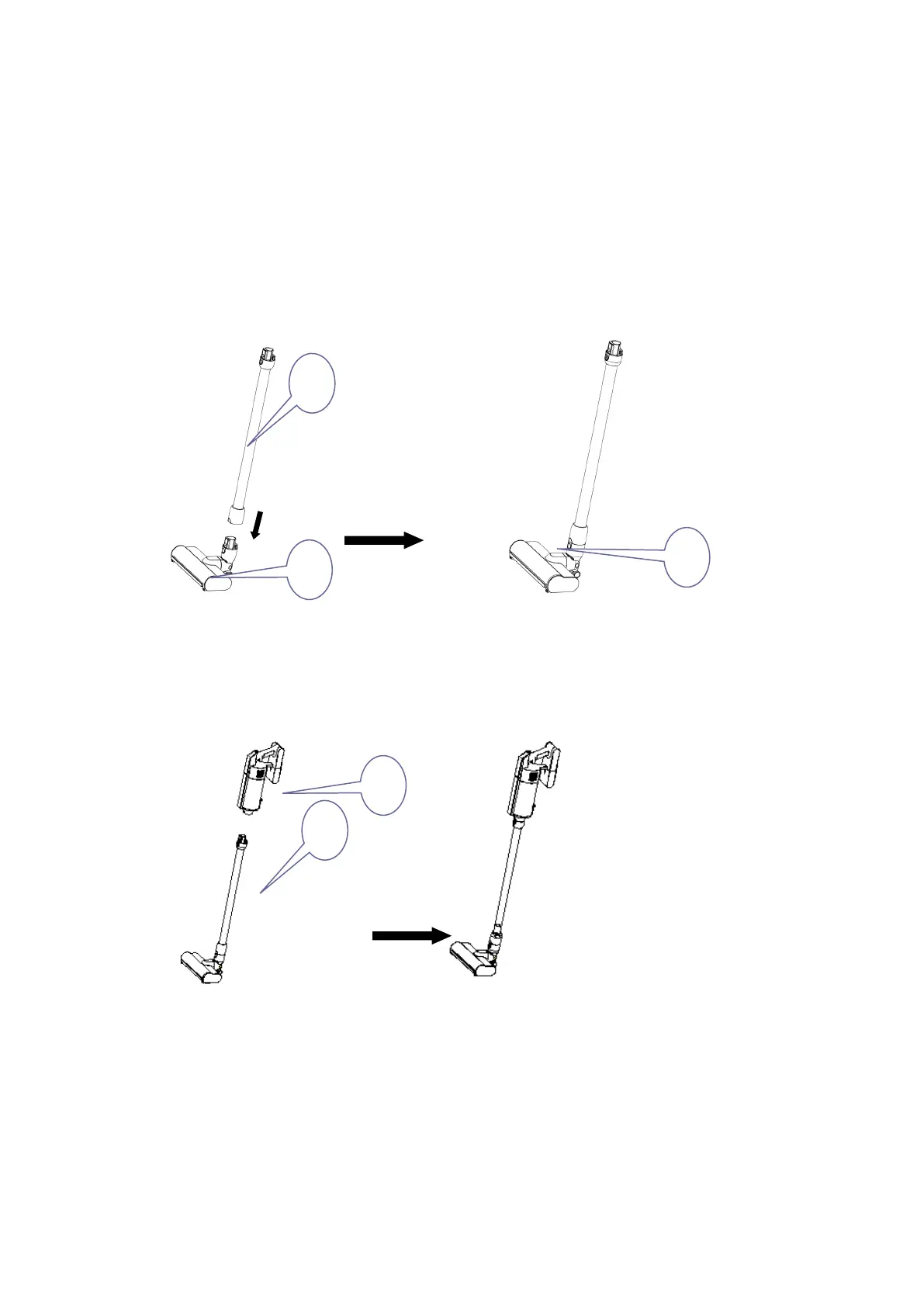

Kiinnitä alumiiniputki (NO.1) lattiaharjan liittimeen (NO.2) alla olevan kuvan mukaisesti, yksikön
vapautuspainikkeen (NO.3) pitäisi napsahtaa paikalleen oikein. Katso kuvat 3-1 ja 3-2.
3.2 Alumiiniputken ja pääyksikön kokoonpano
Työnnä alumiiniputki (NO.1) yhdessä lattiaharjakokoonpanon kanssa pääyksikön (NO.2)
ilmanottosuuttimeen alla olevan kuvan mukaisesti, kunnes vapautuspainike napsahtaa kunnolla
paikalleen. Katso kuvat 3-3 ja 3-4.
3.3 Laturitelineen asennus
Ota laturin jalustan kiinnike (NO.2) alas. Aseta laturiteline (NO.2) valitulle seinäalueelle. Kiinnitä
sitten seinään neljällä M4*30 kartioruuvilla. Työnnä laturiteline (NO.1) alaspäin laturitelineen
kiinnikkeeseen (NO.2). Katso kuva 3-5.
Laturin pistoke (NO.4) työnnetään laturin jalustaan (NO.1). Alla olevassa kuvassa 3-6 näkyy
laturitelineen tila asennuksen jälkeen.
Laturin virtajohto voidaan myös kietoa laturin jalustan takaosaan, kun sitä ei käytetä. Katso kuva 3-7.
